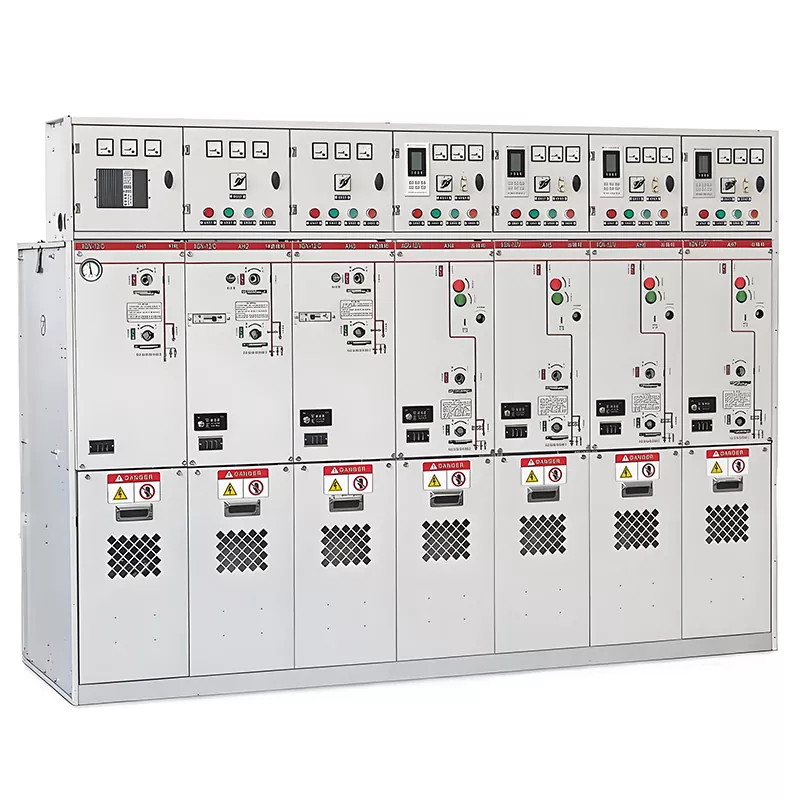

สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส 33kV SF6 GIS

ความปลอดภัยทางไฟฟ้าและการจ่ายไฟอย่างต่อเนื่องถือเป็นข้อกำหนดที่จำเป็นและยั่งยืนของอุตสาหกรรมสมัยใหม่ และระบบไฟฟ้ากำลังพลเรือน โดยสวิตช์เกียร์ประเภทต่างๆ มีภารกิจสำคัญในการสร้างความมั่นคง การทำงานของโครงข่ายไฟฟ้า Huajidian Group ได้ทุ่มเทหลายปีในการวิจัยและพัฒนาแรงดันไฟฟ้าปานกลางถึงสูงในเชิงลึก สวิตช์เกียร์ การพัฒนาสวิตช์เกียร์ฉนวนก๊าซ GIS ขนาด 33kV SF6 มีรากฐานมาจากแนวหน้าที่ครอบคลุม ประสบการณ์ด้านการปฏิบัติงานและการบำรุงรักษาที่สั่งสมมาโดยทีมงานผลิตภัณฑ์ในช่วงเวลาหนึ่ง โดยเฉพาะด้านประสิทธิภาพ ภายใต้สภาวะที่รุนแรงซึ่งเกี่ยวข้องกับอุณหภูมิสูงและต่ำ ระดับฝุ่นสูง และการทำงานสวิตช์บ่อยครั้ง

สวิตช์เกียร์ฉนวนก๊าซ GIS ขนาด 33kV SF6 แยกตัวจากสถาปัตยกรรมฉนวนกลางแจ้งแบบดั้งเดิม แต่หันมาใช้สวิตช์เกียร์แบบฉนวนก๊าซ GIS ขนาด 33kV ตู้โลหะหุ้มเกราะที่ปิดสนิทซึ่งเต็มไปด้วยก๊าซฉนวน SF6 ปฏิบัติตามมาตรฐานแห่งชาติอย่างเคร่งครัด GB3906 และมาตรฐานอุตสาหกรรมระดับโลก IEC298 ซึ่งมีระดับการป้องกัน IP2X มาตรฐานที่สามารถปรับแต่งและ อัปเกรดเป็น IP4X ตามความต้องการเฉพาะของโครงการ ส่วนประกอบสดภายในทั้งหมดจะถูกแยกออกจาก สภาพแวดล้อมภายนอกจึงป้องกันความผิดพลาดจากการลัดวงจรที่เกิดจากการบุกรุกของวัตถุแปลกปลอมและ สร้างอุปสรรคด้านความปลอดภัยแบบคู่สำหรับทั้งผู้ปฏิบัติงานในสถานที่และโครงสร้างพื้นฐานของกริดเอง

เกี่ยวกับการกำหนดค่าฉนวน เมื่อใดก็ตามที่ฉนวนอากาศมีระยะห่าง ไม่ว่าจะเป็นแบบเฟสต่อเฟสหรือ จากเฟสสู่พื้น - อยู่ภายในระยะ 125 มม. อุปกรณ์นี้ติดตั้งฉนวนโพสต์เซรามิกซึ่งมีกำลังอัด ความแรงของ≥8000N ช่วยให้มั่นใจได้ถึงประสิทธิภาพของฉนวนที่มั่นคงตลอดสภาพแวดล้อมที่หลากหลาย โดยเฉพาะในช่วงอุณหภูมิ -25°C ถึง +40°C และที่ระดับความสูงไม่เกิน 1,000 เมตร ในฐานะท้องถิ่นที่เชื่อถือได้ ซัพพลายเออร์ Huajidian ใช้ประโยชน์จากความคิดเห็นภาคสนามที่รวบรวมจากโครงการวิศวกรรมพลังงานหลายพันโครงการ ทั้งในประเทศและใน ในระดับสากล—เพื่อเพิ่มประสิทธิภาพโครงสร้างผลิตภัณฑ์อย่างต่อเนื่องและปรับแต่งการเลือกส่วนประกอบ

ข้อดีของผลิตภัณฑ์หลัก

1. การป้องกันความปลอดภัยที่ครอบคลุม: มาตรฐานพร้อมฟังก์ชันประสาน "การป้องกันห้าประการ"

ความปลอดภัยเป็นพื้นฐานของอุปกรณ์จำหน่ายไฟฟ้าแรงดันปานกลาง สวิตช์เกียร์ GIS ของ Huajidian 33kV SF6 วางใจได้ โครงสร้างการประสานทางกลที่มีความแม่นยำเพื่อใช้ฟังก์ชันการประสาน "การป้องกันห้าประการ" ที่จำเป็น:

1.1. ป้องกันการเปิดหรือปิดเบรกเกอร์โดยไม่ตั้งใจ

1.2. ป้องกันการทำงานของตัวตัดการเชื่อมต่อ (ตัวแยก) ภายใต้โหลด

1.3. ป้องกันการใช้สายกราวด์กับวงจรไฟฟ้า

1.4. ป้องกันการปิดเซอร์กิตเบรกเกอร์ (การจ่ายไฟให้กับสายไฟ) ในขณะที่ต่อสายดิน

1.5. ป้องกันไม่ให้บุคลากรเข้าไปในช่องที่มีพลังงานโดยไม่ได้ตั้งใจ

ระบบเชื่อมต่อทางกลทั้งหมดใช้โครงสร้างการล็อคแบบบังคับแบบพาสซีฟ โดยพื้นฐานแล้ว ขจัดอันตรายด้านความปลอดภัยที่เกิดจากความประมาทเลินเล่อในการปฏิบัติงานของมนุษย์ จึงช่วยลดอุบัติการณ์ของความปลอดภัยในสถานที่ทำงาน อุบัติเหตุ—เหตุผลสำคัญว่าทำไมผลิตภัณฑ์นี้จึงถูกนำมาใช้อย่างกว้างขวางในโครงสร้างพื้นฐานสาธารณะ อุตสาหกรรม และ โครงการเหมืองแร่

2. โครงสร้างแบบแยกส่วนขนาดกะทัดรัด: ช่วยให้ติดตั้งและบำรุงรักษาได้ง่าย

ตู้อุปกรณ์ ส่วนประกอบหลัก และกลไกการทำงานมีการออกแบบแบบโมดูลแยกส่วน นี้อย่างมีนัยสำคัญ ลดเวลาในการประกอบที่ไซต์งานและลดความยุ่งยากในการบำรุงรักษาตามปกติในระยะยาว ผู้ใช้สามารถเลือก—ตาม ข้อกำหนดเฉพาะ - ไม่ว่าจะเป็นเบรกเกอร์สุญญากาศแบบแยกประเภท ZN28A-12 หรือวงจรสุญญากาศ ZN63-12 (VS1) เบรกเกอร์ซึ่งจับคู่กับกลไกแม่เหล็กไฟฟ้าหรือกลไกที่ทำงานด้วยสปริง เพื่อให้เหมาะกับสถานการณ์การปฏิบัติงานต่างๆ เกี่ยวข้องกับความถี่สวิตชิ่งที่แตกต่างกัน การออกแบบตู้ขนาดกะทัดรัดใช้พื้นที่น้อยที่สุด จึงประหยัดได้อย่างมีประสิทธิภาพ พื้นที่วิศวกรรมโยธาภายในสถานีย่อย เหมาะอย่างยิ่งสำหรับการก่อสร้างที่มีพื้นที่จำกัด สภาพแวดล้อม เช่น การปรับปรุงห้องกระจายสินค้าขนาดเล็กในเขตเมืองเก่า หรือการก่อสร้าง สถานีสวิตชิ่งใต้ดิน

3. อินเทอร์เฟซที่สงวนไว้สำหรับการขยายตัวอย่างชาญฉลาด: พร้อมสำหรับการพัฒนากริดอัจฉริยะในอนาคต

แตกต่างจากสวิตช์เกียร์แบบดั้งเดิมที่ให้บริการเฉพาะฟังก์ชันการส่งและจ่ายพลังงานขั้นพื้นฐานเท่านั้น GIS ขนาด 33kV SF6 นี้ สวิตช์เกียร์หุ้มฉนวนแก๊สมีช่องติดตั้งภายในที่สงวนไว้สำหรับเซ็นเซอร์และอุปกรณ์ป้องกันรีเลย์ เพื่อการบูรณาการอย่างราบรื่นกับระบบตรวจสอบระยะไกลสำหรับระบบกริดอัตโนมัติ เมื่อส่วนประกอบการตรวจสอบเข้ากันได้แล้ว ติดตั้งแล้วอุปกรณ์สามารถรวบรวมข้อมูลการปฏิบัติงานแบบเรียลไทม์ และแจ้งเตือนล่วงหน้าสำหรับอุปกรณ์ที่อาจเป็นไปได้ ข้อผิดพลาดและเปิดใช้งานการควบคุมอัจฉริยะระยะไกล เพื่อให้แน่ใจว่าผู้ใช้ไม่จำเป็นต้องเปลี่ยนสวิตช์เกียร์ทั้งหมด ระหว่างการอัพเกรดโครงข่ายอัจฉริยะในอนาคต ทำให้มีพื้นที่เหลือเฟือสำหรับการขยายตัวและความก้าวหน้าทางเทคโนโลยีในอนาคต

ข้อมูลจำเพาะทางเทคนิคโดยละเอียด

หมายเหตุ: สามารถปรับพารามิเตอร์ฉนวน การทนต่อแรงดันไฟฟ้า และความสามารถในการแตกหักสำหรับหน่วย 33kV ทั้งหมดได้ เพื่อให้สอดคล้องกับมาตรฐานของระบบส่งไฟฟ้าในพื้นที่ของลูกค้าและสภาพแวดล้อมการทำงานเฉพาะในสถานที่ เสร็จสิ้นทั้งหมด ผลิตภัณฑ์ผ่านการทดสอบประเภทโรงงานอย่างเข้มงวดที่โรงงานผลิตที่ได้มาตรฐานของ Huajidian ก่อนจัดส่ง

ขอบเขตการใช้งาน

สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส 33kV SF6 GIS เหมาะอย่างยิ่งสำหรับการใช้งานที่มีการสลับบ่อยครั้ง การดำเนินงาน มีการใช้งานกันอย่างแพร่หลายในฮับเครือข่ายการกระจายสินค้าในเมือง สถานีสวิตชิ่งขนาดเล็ก และใต้ดิน ระบบจ่ายไฟแบบอุโมงค์ สิ่งอำนวยความสะดวกด้านอุตสาหกรรมและเหมืองแร่ อาคารพาณิชย์ขนาดใหญ่ สนามบินและรถไฟใต้ดิน สถานีจ่ายไฟฟ้าย่อย โรงพยาบาลชั้นนำ (เกรด 3A) และโครงการจำหน่ายไฟฟ้าที่รองรับสนามกีฬา

กรณีศึกษา: โครงการสถานีไฟฟ้าย่อยสำหรับอาคารพาณิชย์ขนาดใหญ่ในเมืองหลวงของจังหวัดทางตอนเหนือของจีน

ตั้งอยู่ในเมืองหลวงของจังหวัดทางตอนเหนือของจีน สวนสาธารณะขนาดใหญ่แห่งนี้รวมห้างสรรพสินค้า สำนักงานเกรดเอเข้าด้วยกัน อาคาร และโรงจอดรถชั้นใต้ดิน ระบบทำความเย็น ลิฟต์ และความปลอดภัยจากอัคคีภัยของห้างสรรพสินค้า อุปกรณ์ต้องการแหล่งจ่ายไฟอย่างต่อเนื่องตลอด 24 ชั่วโมงอย่างต่อเนื่อง ฉนวนอากาศแบบดั้งเดิมที่มีอายุเก่าแก่ของโครงการ สวิตช์เกียร์ไวต่อผลกระทบจากฝุ่นและความชื้นมาเป็นเวลานาน ทำให้เกิดฉนวนบ่อยครั้ง ความผิดพลาดในการย่อยสลาย ในปี 2024 เจ้าของโครงการได้เลิกใช้อุปกรณ์ที่ล้าสมัยและจัดซื้อ Huajidian จำนวน 12 ชุด หน่วย GIS 33kV SF6

หลังจากการปฏิบัติการภาคสนามอย่างต่อเนื่องเป็นเวลา 18 เดือน ครอบคลุมทั้งฤดูร้อนและฤดูหนาว อุปกรณ์ดังกล่าวได้แสดงให้เห็นถึง ผลการดำเนินงานดังต่อไปนี้:

1. ไม่มีข้อผิดพลาดที่เกี่ยวข้องกับการลัดวงจรหรือการพังทลายของฉนวนเกิดขึ้นตลอดระยะเวลาการทำงานทั้งหมด

2. ระบบเชื่อมต่อทางกล "การป้องกันห้าประการ" ทำงานได้อย่างน่าเชื่อถือ ทำให้มั่นใจในการสลับที่ยืดหยุ่นและปลอดภัย การดำเนินงานระหว่างการใช้ชีวิตประจำวัน

3. การออกแบบที่กะทัดรัดของตู้สวิตช์เกียร์ช่วยลดรอยเท้าทางวิศวกรรมโยธาที่จำเป็นสำหรับการจัดจำหน่าย พื้นที่เพิ่มขึ้น 28% ส่งผลให้ประหยัดต้นทุนโครงสร้างพื้นฐานของโครงการได้อย่างมาก

4. อินเทอร์เฟซอัจฉริยะที่จองล่วงหน้าได้รับการบูรณาการเข้ากับพลังงานระยะไกลของสวนเชิงพาณิชย์ได้สำเร็จ แพลตฟอร์มการตรวจสอบช่วยให้สามารถเข้าถึงระยะไกลและดูข้อมูลการทำงานของอุปกรณ์แบบเรียลไทม์

จากประสิทธิภาพภาคสนามที่โดดเด่นนี้ ผู้รับเหมาทั่วไปของโครงการได้ลงนามในกรอบความร่วมมือ ข้อตกลงกับ Huajidian ในการจัดหาอุปกรณ์สถานีไฟฟ้าย่อยสำหรับเชิงพาณิชย์ที่สร้างขึ้นใหม่อีก 2 แห่ง สวนสาธารณะ

ทิศทางการพัฒนาอัจฉริยะแห่งอนาคต

ด้วยแรงผลักดันจากการพัฒนากริดอัจฉริยะทั่วโลกที่เร่งตัวขึ้น Huajidian ยังคงทำซ้ำและปรับแต่ง 33kV SF6 ของตน กลุ่มผลิตภัณฑ์ GIS อัปเกรดข้อเสนอไปสู่ความชาญฉลาดที่มากขึ้น การเปลี่ยนผ่านสู่ดิจิทัล และความยั่งยืนที่มีคาร์บอนต่ำ โมเดลที่ได้รับการปรับปรุงประสิทธิภาพครั้งต่อไปจะมาพร้อมกับการตรวจสอบความหนาแน่นของก๊าซ SF6 ออนไลน์แบบเรียลไทม์ในตัวเป็นมาตรฐาน การตรวจจับการคายประจุบางส่วน และโมดูลการส่งข้อมูลบนคลาวด์ ช่วยให้ทีมงานปฏิบัติการและบำรุงรักษา เพื่อเปลี่ยนจากการตรวจสอบออฟไลน์เป็นระยะๆ ไปสู่การบำรุงรักษาเชิงคาดการณ์ที่ชาญฉลาด ขอบคุณ "ปลั๊กแอนด์เพลย์" การออกแบบที่มีอินเทอร์เฟซที่สงวนไว้ ลูกค้าสามารถดัดแปลงอุปกรณ์ที่มีอยู่ได้ แม้แต่เครื่องที่ซื้อไปแล้วก็ตาม ติดตั้งด้วยอุปกรณ์เสริมอัจฉริยะเหล่านี้ที่ไซต์งาน โดยไม่จำเป็นต้องรื้อหรือเปลี่ยนสวิตช์เกียร์ทั้งหมด คณะรัฐมนตรี วิธีการนี้จะเพิ่มผลตอบแทนสูงสุดจากการลงทุนในอุปกรณ์เริ่มแรกของลูกค้า

คำถามที่พบบ่อย

คำถามที่ 1: สำหรับโครงการพิเศษในพื้นที่ชายฝั่งทะเลที่มีความชื้นสูงและหมอกเกลือ Huajidian สามารถปรับแต่งได้ ระดับการป้องกันและกลไกการทำงานของสวิตช์เกียร์ 33kV SF6 GIS

A1: ใช่เราทำได้ นอกเหนือจากระดับการป้องกัน IP2X และ IP4X มาตรฐานของเราแล้ว เรายังเสนอการอัพเกรดเป็นกล่องหุ้ม IP54 ออกแบบมาโดยเฉพาะเพื่อต้านทานการควบแน่นและหมอกเกลือในสภาพแวดล้อมชายฝั่งทะเลที่มีความชื้นสูง นอกจากนี้ ลูกค้าสามารถเลือกระหว่างกลไกการทำงานแบบสปริงและแบบแม่เหล็กไฟฟ้า ขึ้นอยู่กับลักษณะเฉพาะ ข้อกำหนดเกี่ยวกับความถี่ในการสะดุดและสภาวะของแหล่งจ่ายไฟที่ไซต์การติดตั้ง โซลูชันที่ปรับแต่งเองทั้งหมดได้รับ การทดสอบการจำลองอย่างเข้มงวดก่อนการผลิตเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด

คำถามที่ 2: ภายใต้สภาวะการทำงานปกติ ก๊าซ SF6 ภายในตู้มีอายุการใช้งานเท่าใด และจำเป็นต้องใช้หรือไม่ เติมบ่อยๆ?

A2: ภายใต้สภาวะการทำงานมาตรฐาน—หมายถึงอุณหภูมิระหว่าง -25°C ถึง +40°C และระดับความสูงไม่เกิน กว่า 1,000 เมตร—ก๊าซ SF6 ภายในตู้ที่ปิดสนิทของเรายังคงมีประสิทธิภาพนานกว่า 10 ปี โดยไม่จำเป็นต้อง การเติมเต็มตามปกติ ลูกค้าต้องทำการตรวจสอบความหนาแน่นของก๊าซเป็นประจำทุกปีเท่านั้น การเติมแก๊สคือ จำเป็นหลังจากการยกเครื่องครั้งใหญ่ที่เกี่ยวข้องกับการรื้อตู้เท่านั้น

คำถามที่ 3: สำหรับลูกค้าจากต่างประเทศที่ซื้ออุปกรณ์ Huajidian GIS นี้ คุณสามารถให้คำแนะนำในการติดตั้งถึงสถานที่และ บริการบำรุงรักษาหลังการขาย?

A3: เรามีคู่มือการติดตั้งภาษาอังกฤษและการสนับสนุนด้านเทคนิคออนไลน์ระยะไกลให้ฟรี สำหรับ เราสามารถจัดส่งคำสั่งซื้อจำนวนมากจากต่างประเทศ โดยเฉพาะคำสั่งซื้อที่เกี่ยวข้องกับการซื้อ 20 ชิ้นขึ้นไปได้ วิศวกรไฟฟ้ามืออาชีพไปยังไซต์โครงการเพื่อให้การฝึกอบรมการติดตั้งตามเงื่อนไข ของสัญญา

Huajidian ยังคงยึดมั่นในปรัชญาในการจัดลำดับความสำคัญด้านความปลอดภัยในการวิจัยและพัฒนาอุปกรณ์ ทุกๆ 33kV SF6 หน่วยสวิตช์เกียร์หุ้มฉนวนแก๊สผ่านการควบคุมคุณภาพอย่างเข้มงวดตลอดวงจรการผลิตทั้งหมด—ตั้งแต่ การตรวจสอบวัตถุดิบเมื่อมาถึงโรงงานของเราจนถึงการตรวจสอบขั้นสุดท้ายของผลิตภัณฑ์สำเร็จรูปก่อน การจัดส่ง การเลือกผลิตภัณฑ์ Huajidian GIS หมายความว่าคุณกำลังเลือกการรับประกันระบบไฟฟ้าที่มีเสถียรภาพในระยะยาว การดำเนินงาน เรายินดีรับฟังข้อซักถามจากผู้รับเหมา EPC ผู้ให้บริการโครงข่ายไฟฟ้า และผู้จัดจำหน่ายทั่วโลกเกี่ยวกับการเสนอราคา ภาพวาดทางเทคนิคและโซลูชันที่ปรับแต่งเอง
