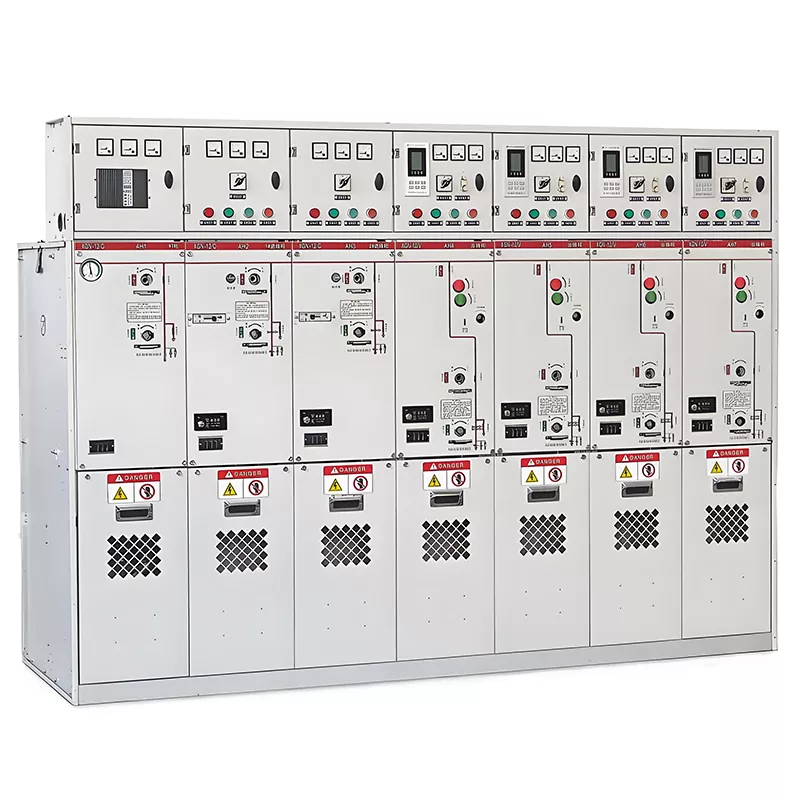

ยูนิตหลักวงแหวน 33kV 4/5-way

หน่วยหลักวงแหวน Huajidian 33kV 4/5-way เป็นแกนไฟฟ้าแรงสูงในร่มที่พัฒนาและผลิตอย่างอิสระ อุปกรณ์จำหน่ายไฟฟ้า เหมาะสำหรับระบบไฟ AC สามเฟส 12kV/50Hz ส่วนใหญ่จะใช้เพื่อพลังงาน การรับและการกระจาย เช่นเดียวกับการควบคุมสาย การป้องกัน การตรวจสอบ และการวัดแสง เมื่อเทียบกับแบบดั้งเดิม ยูนิตหลักแบบวงแหวน ผลิตภัณฑ์นี้รองรับโหมดแหล่งจ่ายไฟทั้งแบบวงแหวนเดี่ยวและวงแหวนคู่ และสามารถขยายได้อย่างยืดหยุ่น ไปยังสายเข้า/ออก 4- หรือ 5 ทิศทาง แก้ปัญหาจุดเจ็บปวดในอุตสาหกรรมของอุปกรณ์จ่ายไฟแบบดั้งเดิม เช่น ฟังก์ชันการทำงานที่จำกัด ความสามารถในการขยายได้ไม่ดี และพื้นที่ขนาดใหญ่

อุปกรณ์นี้ใช้โครงสร้างหุ้มเกราะโลหะแบบปิดทั้งหมด ควบคู่ไปกับการแยกส่วนที่เป็นมาตรฐาน ออกแบบและติดตั้งฟังก์ชันประสาน "ห้าข้อ" ที่ครอบคลุม ป้องกันอุบัติเหตุด้านความปลอดภัยได้อย่างมีประสิทธิภาพ เกิดจากการทำงานผิดพลาด ด้วยประสิทธิภาพที่มั่นคงและการปรับตัวต่อสิ่งแวดล้อมที่ดี ผลิตภัณฑ์นี้จึงสามารถใช้ได้อย่างกว้างขวาง ให้กับโครงการก่อสร้างและปรับปรุงวิศวกรรมการกระจายพลังงานไฟฟ้าแรงดันปานกลางต่างๆ ทำให้เป็นอย่างสูง ผู้จัดจำหน่ายอุปกรณ์ไฟฟ้ามืออาชีพที่มีชื่อเสียงในอุตสาหกรรม

คุณสมบัติโครงสร้างหลัก

ยูนิตหลักวงแหวน 33kV 4/5-way ใช้แผ่นเหล็กรีดเย็นคุณภาพสูง ดัดงอด้วย CNC อย่างแม่นยำและประกอบเข้ากับ สลักเกลียวสร้างโครงสร้างปิดล้อมหุ้มเกราะโลหะแบบบูรณาการซึ่งมีความเสถียรและไม่เสียรูปง่าย ที่ ภายในตู้แบ่งออกเป็นช่องปิดอิสระสี่ช่องทางวิทยาศาสตร์ ได้แก่ ช่องเครื่องมือ ช่องเบรกเกอร์ ช่องบัสบาร์ และช่องสายเคเบิล แต่ละช่องแยกจากช่องอื่นๆ ควบคุมการแพร่กระจายของข้อผิดพลาดในท้องถิ่นได้อย่างมีประสิทธิภาพ หลีกเลี่ยงการรบกวนซึ่งกันและกันระหว่างส่วนประกอบต่างๆ และอย่างมีนัยสำคัญ ปรับปรุงความปลอดภัยในการปฏิบัติงานของอุปกรณ์

ตู้มีระดับการป้องกัน IP30 ป้องกันการบุกรุกของฝุ่น ความชื้น และสิ่งแปลกปลอมได้อย่างมีประสิทธิภาพ มัน เหมาะสำหรับสภาพการทำงานในร่มที่ซับซ้อน ช่วยให้มั่นใจได้ถึงการทำงานที่แม่นยำภายในที่มั่นคงในระยะยาว ส่วนประกอบ

1. ห้องเครื่องดนตรีด้านบน: จัดเก็บส่วนประกอบหลักจากส่วนกลาง เช่น โวลต์มิเตอร์ แอมมิเตอร์ การป้องกันแบบรวม อุปกรณ์ ปุ่มตัดวงจร และสวิตช์กักเก็บพลังงาน พารามิเตอร์การทำงานของอุปกรณ์จะแสดงเป็นภาพได้จริง เวลาอำนวยความสะดวกในการติดตามและปรับเปลี่ยนสถานะอุปกรณ์ของพนักงานอย่างต่อเนื่อง

2. ห้องเบรกเกอร์วงจรกลาง: รวมสวิตช์โหลด เบรกเกอร์วงจรสุญญากาศ สวิตช์กราวด์ และการทำงาน กลไก มีไฟแสดงสถานะเบรกเกอร์สีแดงและเขียวและระบบล็อคทางกลแบบมืออาชีพ อุปกรณ์สถานะการทำงานใช้งานง่ายและการควบคุมทางกลไกแม่นยำและเชื่อถือได้

3. ห้องเคเบิลด้านล่าง: มีรูการทำงานของสวิตช์กราวด์ที่ติดตั้งไว้ล่วงหน้า ช่องระบายแรงดันอิสระ และเครื่องดูดควัน เค้าโครงได้รับมาตรฐานและจัดระเบียบ ทำให้การทำงาน การบำรุงรักษา และรายวันทำได้ง่ายขึ้น การแก้ไขปัญหา

ในแง่ของความปลอดภัย อุปกรณ์ใช้การป้องกันการเชื่อมต่อแบบกลไกและไฟฟ้าอย่างครอบคลุม การใช้ฟังก์ชันป้องกันการทำงานผิดพลาดห้าประการ: ห้ามการเปิดและปิดสวิตช์ตัดการเชื่อมต่อภายใต้ภาระ ห้ามเปิดปิดเซอร์กิตเบรกเกอร์โดยไม่ได้ตั้งใจ, ห้ามต่อสายดินในขณะนั้น มีกระแสไฟห้ามปิดเบรกเกอร์โดยต่อสายดินและห้ามไม่ให้เข้าโดยไม่ได้ตั้งใจ เข้าไปในช่องรับพลังงานทำให้มั่นใจในความปลอดภัยของบุคลากรและอุปกรณ์ในทุกด้าน

ข้อได้เปรียบด้านการทำงานหลัก

1. การควบคุมกริดที่แม่นยำ, แหล่งจ่ายไฟที่เสถียร

สามารถควบคุมการเปิดและปิดสายได้อย่างแม่นยำ ช่วยให้สลับโหมดแหล่งจ่ายไฟได้อย่างยืดหยุ่น เป็นเครือข่ายวงแหวน แบ่งส่วน และเชื่อมต่อถึงกัน เพิ่มประสิทธิภาพสถาปัตยกรรมการดำเนินงานโครงข่ายไฟฟ้า และรับประกัน การดำเนินงานเครือข่ายการกระจายสินค้าอย่างต่อเนื่องและมั่นคง

2. การป้องกันข้อผิดพลาดที่ครอบคลุม การบรรเทาความเสียหายอย่างรวดเร็ว

มีอุปกรณ์ป้องกันในตัวประสิทธิภาพสูงพร้อมฟังก์ชันการป้องกันที่หลากหลาย เช่น กระแสเกิน ทริปทันที ลำดับศูนย์ แรงดันตก และแรงดันเกิน เมื่อโอเวอร์โหลด ไฟฟ้าลัดวงจร หรืออื่นๆ ข้อผิดพลาดเกิดขึ้นบนสาย สามารถตัดการเชื่อมต่อวงจรข้อบกพร่องได้อย่างรวดเร็ว ป้องกันข้อผิดพลาดจากการแพร่กระจาย และหลีกเลี่ยง ไฟฟ้าดับขนาดใหญ่และอุปกรณ์เสียหาย

3. การป้องกันแบบประสานสองชั้น ขจัดอันตรายที่ซ่อนอยู่

สวิตช์กราวด์ เซอร์กิตเบรกเกอร์ และประตูตู้เชื่อมต่อกัน ประตูตู้ไม่สามารถเปิดได้ในขณะนั้น มีกระแสไฟและไม่สามารถปิดเซอร์กิตเบรกเกอร์ได้หากไม่มีการต่อสายดินที่เชื่อถือได้ ซึ่งช่วยขจัดอันตรายด้านความปลอดภัย เช่น การทำงานสดและการเข้าไปในพื้นที่ที่มีพลังงานที่แหล่งกำเนิดโดยไม่ตั้งใจ

4. การตรวจสอบแบบเรียลไทม์อัจฉริยะ ปรับให้เข้ากับกริดอัจฉริยะ

ด้วยการผสานรวมเครื่องมือที่มีความแม่นยำสูงและหน่วยป้องกันอัจฉริยะ ทำให้สามารถตรวจสอบและวิเคราะห์ทางสถิติได้ ข้อมูลการทำงาน เช่น แรงดัน กระแส และกำลังไฟฟ้าแบบเรียลไทม์ รองรับการตรวจสอบระยะไกลและปรับให้เข้ากับ ความต้องการการจัดการอัจฉริยะของกริดอัจฉริยะสมัยใหม่

5. Active Pressure Relief Protection, Strong Fault Resistance

แต่ละช่องแยกกันมีช่องระบายแรงกดโดยเฉพาะ ในกรณีที่เกิดข้อผิดพลาดส่วนโค้งภายใน อุปกรณ์สามารถลดแรงกดดันโดยอัตโนมัติและทันทีป้องกันการเสียรูปและความเสียหายของตู้และ ปกป้องอุปกรณ์กระจายพลังงานที่รองรับโดยรอบ

พารามิเตอร์ทางเทคนิคหลัก

ข้อดีของผลิตภัณฑ์หลัก

1. คุณภาพที่เข้มงวด มาตรฐานการปฏิบัติตาม:

 ส่วนประกอบหลักได้รับการคัดเลือกจากแบรนด์อุตสาหกรรมที่มีชื่อเสียงและ ตู้มีคุณสมบัติต้านทานการกัดกร่อนและป้องกันสนิมได้ดีเยี่ยม อุปกรณ์ทั้งหมดผ่านการทดสอบอย่างเข้มงวด ก่อนออกจากโรงงาน รวมถึงการทดสอบการทนแรงดันไฟฟ้า ฉนวน และประสิทธิภาพการประสาน และมีคุณสมบัติ รายงานการทดสอบประเภทที่สมบูรณ์ซึ่งสอดคล้องกับมาตรฐานไฟฟ้าแรงสูงระดับประเทศและการเชื่อมต่อโครงข่ายไฟฟ้า ข้อกำหนดการยอมรับ

2. การออกแบบแบบแยกส่วน ต้นทุนการดำเนินงานและการบำรุงรักษาต่ำ

ยูนิตหลักวงแหวน 33kV 4/5 ทิศทางใช้โครงสร้างช่องโมดูลาร์แยกอิสระที่ถอดออกได้ เพื่อให้มั่นใจว่าแต่ละช่อง โมดูลการทำงานไม่รบกวนผู้อื่น การเปลี่ยนส่วนประกอบตามปกติและการบำรุงรักษาอุปกรณ์ไม่สามารถทำได้ ต้องการการถอดชิ้นส่วนขนาดใหญ่ ลดระยะเวลาการทำงานและการบำรุงรักษาลงอย่างมาก ลดแรงงาน และ ค่าบำรุงรักษาและปรับปรุงประสิทธิภาพการทำงานของอุปกรณ์

3. การปรับแต่งส่วนบุคคล ปรับให้เข้ากับหลายสถานการณ์

Huajidian สามารถปรับแต่งโซลูชันได้ตามความต้องการโครงการของลูกค้า โดยปรับจำนวนขาเข้าและขาออกได้อย่างยืดหยุ่น วงจรขาออก และนำเสนอเซอร์กิตเบรกเกอร์/สวิตช์โหลดที่เป็นอุปกรณ์เสริมสำหรับแผนการป้องกันที่ปรับให้เหมาะกับความต้องการ ความต้องการที่แตกต่างของโครงการจำหน่ายไฟฟ้าอุตสาหกรรมและไฟฟ้าโยธาต่างๆ

สถานการณ์การใช้งานทั่วไป

1. อุปกรณ์จำหน่ายไฟฟ้าหลักสำหรับเครือข่ายวงแหวนโครงข่ายไฟฟ้าในเมือง สถานีสวิตชิ่ง และสถานีไฟฟ้าย่อย สามารถปรับเปลี่ยนให้เข้ากับโครงการก่อสร้างและปรับปรุงโครงข่ายไฟฟ้าทั้งเก่าและใหม่

2. ห้องจำหน่ายไฟฟ้าแรงสูงและระบบควบคุมการจ่ายไฟของโรงงานในอุตสาหกรรมและเหมืองแร่ รัฐวิสาหกิจและโรงงานเคมี

3. ห้องจำหน่ายไฟฟ้าในอาคารพาณิชย์ ชุมชนที่อยู่อาศัย และอาคารสำนักงาน

4. รองรับสวิตช์เกียร์สำหรับสถานีเพิ่มกำลังไฟฟ้าโซลาร์เซลล์และพลังงานลมและสถานีย่อยแบบกล่อง

5. ระบบรับประกันแหล่งจ่ายไฟสำหรับสถานที่สำคัญ เช่น การขนส่งทางรถไฟ โรงพยาบาล โรงเรียน และศูนย์ข้อมูล

กรณีการใช้งานวิศวกรรมในโลกแห่งความเป็นจริง

โครงการผลิตไฟฟ้าโซลาร์เซลล์แบบกระจายในภาคเหนือของจีนใช้หน่วยหลักวงแหวน 4 ทิศทาง Huajidian 33kV เป็น อุปกรณ์จ่ายไฟฟ้าที่เชื่อมต่อกับกริดหลักสำหรับสถานีเพิ่มกำลัง อุปกรณ์สามารถเปลี่ยนพลังงานได้อย่างยืดหยุ่น โหมดการจัดหาและแยกข้อผิดพลาดได้อย่างรวดเร็ว ปรับให้เข้ากับลักษณะที่ไม่ต่อเนื่องและผันผวนของ การผลิตพลังงานไฟฟ้าโซลาร์เซลล์ การรักษาคุณภาพไฟฟ้าที่เชื่อมต่อกับโครงข่ายให้คงที่ และบรรลุการเชื่อมต่อโครงข่ายที่ปลอดภัย และ การกระจายพลังงานอย่างมีประสิทธิภาพของพลังงานใหม่ โครงการดำเนินไปอย่างมั่นคง ปรับปรุงพลังงานใหม่ในท้องถิ่นได้อย่างมีประสิทธิภาพ ความสามารถในการดูดซับและการให้การสนับสนุนอุปกรณ์ที่เชื่อถือได้สำหรับการก่อสร้างโครงข่ายไฟฟ้าสีเขียว

คำถามที่พบบ่อย

คำถามที่ 1: ระบบแรงดันไฟฟ้าที่ใช้บังคับและข้อกำหนดด้านสิ่งแวดล้อมสำหรับยูนิตหลักวงแหวน 4 ทิศทาง Huajidian 33kV คืออะไร

ตอบ: ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบจำหน่ายไฟฟ้ากระแสสลับ 12kV สามเฟส 50Hz ที่มี IP30 ระดับการป้องกัน เหมาะสำหรับสภาพแวดล้อมการกระจายพลังงานภายในอาคารที่แห้งและสะอาด มันใช้ได้กับสภาพแวดล้อม อุณหภูมิ -10°C ถึง +40°C และระดับความสูง ≤1000m และสามารถปรับให้เข้ากับสภาพการทำงานทั่วไป เช่น ในเมืองได้อย่างมั่นคง โครงข่ายไฟฟ้า สวนอุตสาหกรรม และห้องจำหน่ายไฟฟ้าสนับสนุนเชิงพาณิชย์

คำถามที่ 2: มีกลไกด้านความปลอดภัยอะไรบ้างในระหว่างการทำงานของอุปกรณ์

ตอบ: อุปกรณ์มีระบบป้องกันความปลอดภัยหลายระบบ ประการแรกคือมีชุด "ห้าหลักฐาน" ครบชุด อินเตอร์ล็อคสองชั้นแบบเครื่องกลไฟฟ้าเพื่อขจัดความเสี่ยงต่างๆ ของการทำงานผิดพลาด ประการที่สอง มีลักษณะที่เป็นอิสระ การออกแบบช่องเพื่อป้องกันการแพร่กระจายของข้อผิดพลาด ประการที่สาม มีช่องระบายแรงดันอิสระในการจัดการ ข้อผิดพลาดในการโค้งภายใน ประการที่สี่ มีฟังก์ชั่นการป้องกันหลายอย่าง เช่น การโอเวอร์โหลดและการลัดวงจร การป้องกันซึ่งสามารถตัดการเชื่อมต่อวงจรที่ผิดพลาดได้อย่างรวดเร็วและให้ความมั่นใจในความปลอดภัยของบุคลากรและ อุปกรณ์

คำถามที่ 3: ผลิตภัณฑ์รองรับการปรับแต่งและการขยายในอนาคตหรือไม่

ก. ใช่. ผลิตภัณฑ์ใช้การออกแบบแบบโมดูลาร์และขยายได้ ทำให้สามารถสลับระหว่างการรับเข้า/ออกได้อย่างยืดหยุ่น 4/5 รูปแบบเส้นและการปรับให้เข้ากับโหมดแหล่งจ่ายไฟแบบวงแหวนเดี่ยวและวงแหวนคู่ พร้อมกันจำนวนที่เข้าและ สามารถปรับแต่งสายขาออก ประเภทสวิตช์ และแผนการป้องกันที่ปรับแต่งตามความต้องการของโครงการได้ แบบโมดูลาร์ โครงสร้างช่วยให้สามารถขยายอุปกรณ์ในอนาคตและอัพเกรดการทำงานได้โดยไม่ต้องดัดแปลงกำลังขนาดใหญ่ ระบบจำหน่าย

ความแข็งแกร่งของบริษัท

Huajidian มีส่วนร่วมอย่างลึกซึ้งในด้านอุปกรณ์จำหน่ายไฟฟ้าแรงสูงมาเป็นเวลาหลายปี โดยมุ่งเน้นที่ การวิจัยและพัฒนา การผลิต และการขายชุดอุปกรณ์ไฟฟ้าครบชุด เช่น สวิตช์เกียร์ไฟฟ้าแรงสูง วงแหวนหลัก หน่วยและสถานีไฟฟ้าย่อยสำเร็จรูป บริษัทมีเวิร์คช็อปการผลิตที่ทันสมัย ได้มาตรฐาน และเป็นมืออาชีพ อุปกรณ์ทดสอบความแม่นยำ และทีมงาน R&D ทางเทคนิคอาวุโส ช่วยให้ R&D อิสระและปรับแต่งได้ ความสามารถในการผลิต
