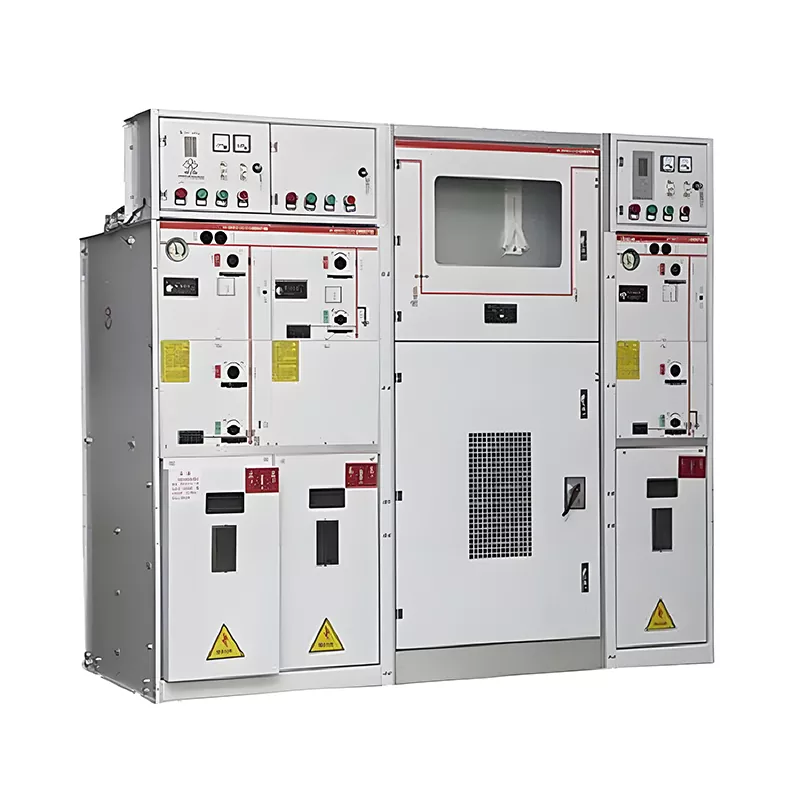

สวิตช์ยูนิตหลักของวงแหวน 22kV SF6 GIS RMU

สวิตช์เกียร์ยูนิตหลักของแหวน SF6 GIS RMU ขนาด 22kV นี้เป็นอุปกรณ์อัจฉริยะหลักที่พัฒนาโดย Huajidian สำหรับแรงดันไฟฟ้าปานกลาง ระบบจำหน่ายไฟฟ้า ผลิตภัณฑ์นี้หลุดพ้นจากข้อจำกัดทางโครงสร้างของอุปกรณ์แบบเดิมๆ การออกแบบโมดูลาร์ขนาดกะทัดรัด บูรณาการหน่วยการทำงานหลักได้สูง เช่น เซอร์กิตเบรกเกอร์ สวิตช์ตัดการเชื่อมต่อ สวิตช์กราวด์ และหม้อแปลงเครื่องมือ โครงสร้างตู้มีความคล่องตัวและกะทัดรัดเหมาะสำหรับ สถานการณ์การติดตั้งที่จำกัด เช่น สถานีย่อยในเมืองและสถานีย่อยสำเร็จรูป

แผงควบคุมของอุปกรณ์มีรูปแบบที่ใช้งานง่าย พร้อมด้วยเครื่องมือตรวจสอบอัจฉริยะและ หน้าต่างสังเกตด้วยภาพสำหรับการตรวจสอบการทำงานของอุปกรณ์แบบเรียลไทม์ ในฐานะซัพพลายเออร์ที่เชื่อถือได้ Huajidian สนับสนุน โซลูชันที่ปรับแต่งตามความต้องการในการจ่ายพลังงานที่แท้จริงของผู้ใช้ ซึ่งครอบคลุมการจ่ายพลังงานอย่างครอบคลุม ข้อกำหนดในสถานการณ์ต่างๆ เช่น อาคารโยธา สวนอุตสาหกรรม และโครงการโครงสร้างพื้นฐานที่สำคัญ

ข้อดีของผลิตภัณฑ์หลัก

1. การออกแบบฉนวนป้องกันอย่างเต็มที่ อันตรายจากความปลอดภัยเป็นศูนย์ระหว่างการใช้งาน

อุปกรณ์ใช้ก๊าซ SF6 หรือก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมเป็นฉนวนภายในและชิ้นส่วนที่มีไฟฟ้ามีอยู่อย่างครบถ้วน โครงสร้างที่ปิดสนิท แยกจากความชื้น ฝุ่น เศษซาก และสัตว์ขนาดเล็กภายนอกได้อย่างสมบูรณ์ กำจัด ความเสี่ยงของการลัดวงจรและการรั่วไหลที่แหล่งกำเนิด นอกจากนี้ยังปฏิบัติตามข้อกำหนดการออกแบบ "ห้าหลักฐาน" อย่างเคร่งครัด สำหรับระบบไฟฟ้าที่มีกลไกการทำงานที่เชื่อมต่อกันและการป้องกันการเชื่อมต่อทางกลแบบคู่สำหรับ ประตูตู้ ป้องกันปัญหาการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ เช่น สวิตช์เปิดและปิดภายใต้ภาระหรือ เข้าไปในช่องที่มีชีวิตโดยไม่ได้ตั้งใจ ทำให้มั่นใจในความปลอดภัยของเจ้าหน้าที่ซ่อมบำรุงอย่างครอบคลุม

2. ทนต่อการกัดกร่อนและทนทาน ปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนได้

ตู้สวิตช์เกียร์หน่วยหลักของแหวน SF6 GIS RMU 22kV ทำจากแผ่นเหล็กรีดเย็นคุณภาพสูงหรือ แผ่นเหล็กเคลือบอะลูมิเนียม-สังกะสี เคลือบด้วยกระบวนการพ่นป้องกันการกัดกร่อนแบบละเอียด มีกลไกสูง ความแข็งแรง ความต้านทานการสึกหรอ และความต้านทานการกัดกร่อน ช่วยให้การทำงานมีความเสถียรในระยะยาวทั้งในร่มและกลางแจ้งที่ซับซ้อน สภาพแวดล้อม เช่น อุณหภูมิสูง ความชื้นสูง และฝุ่นละออง อัตราการรั่วไหลของก๊าซประจำปีของการเติมก๊าซ สวิตช์เกียร์อยู่ที่ ≤0.1% ทำให้มั่นใจได้ถึงความเสถียรในการทำงานของอุปกรณ์ที่แข็งแกร่งและลดการบำรุงรักษาในภายหลังได้อย่างมาก ค่าใช้จ่าย

3. Modular and flexible combination, simple and convenient operation

ผลิตภัณฑ์ใช้การออกแบบโมดูลการทำงานที่ได้มาตรฐาน ทำให้สามารถรวมขาเข้าและขาออกได้ฟรี หน่วยไลน์ หน่วย PT และหน่วยหม้อแปลงตามความต้องการการกระจายพลังงานในสถานที่ ตอบสนองส่วนบุคคล ข้อกำหนดการกำหนดค่าของโครงการต่างๆ แผงควบคุมได้รับการแบ่งส่วนตามหลักวิทยาศาสตร์และมีมาตรฐาน การจัดเรียงปุ่ม ลูกบิด และเครื่องมือต่างๆ มีมาตรฐานพร้อมคำแนะนำขั้นตอนการทำงานที่ชัดเจน แผนภาพจำลองการเดินสายหลักไฟฟ้า และสัญญาณเตือนไฟฟ้าแรงสูง ซึ่งช่วยลดต้นทุนการเรียนรู้ของผู้ปฏิบัติงาน และ ความเสี่ยงจากการเปิดใช้งานโดยไม่ตั้งใจ บรรลุการทำงานที่ได้มาตรฐานและเรียบง่าย

4. การตรวจสอบอัจฉริยะ ค่าบำรุงรักษาต่ำ

เครื่องมือตรวจสอบอัจฉริยะในตัวสามารถตรวจจับความกดอากาศภายใน อุณหภูมิ และสถานะการทำงานของ อุปกรณ์แบบเรียลไทม์ รายงานข้อผิดพลาดและความผิดปกติทันที ได้รับการเตือนล่วงหน้าอย่างชาญฉลาดและจากระยะไกล การตรวจสอบ โครงสร้างแบบครบวงจรที่ปิดสนิทช่วยลดความจำเป็นในการบำรุงรักษาและการเปลี่ยนชิ้นส่วนบ่อยครั้ง ลดภาระงานบำรุงรักษาลงอย่างมาก และบรรลุการดำเนินงานที่มีประสิทธิภาพสูงและสิ้นเปลืองน้อย

พารามิเตอร์ทางเทคนิคหลัก

Huajidian 22kV SF6 GIS RMU Ring สวิตช์ยูนิตหลักผ่านการทดสอบทางอุตสาหกรรมที่เข้มงวดหลายครั้ง ทำให้มั่นใจได้ พารามิเตอร์ที่สอดคล้องและเสถียรซึ่งตรงตามมาตรฐานในประเทศและต่างประเทศสำหรับการกระจายพลังงานแรงดันปานกลาง อุปกรณ์:

- แรงดันไฟฟ้า: 12kV/24kV

- จัดอันดับปัจจุบัน: 630A/1250A

- ความถี่ที่กำหนด: 50Hz

- แรงดันไฟฟ้าทนความถี่ไฟฟ้า: 42kV/65kV

- แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่า: 75kV/125kV

- ระดับการป้องกัน: ห้องแก๊ส IP67/ตู้ IP4X

- อัตราการรั่วไหลของก๊าซประจำปี: ≤0.1% (ตู้เติมแก๊ส)

สถานการณ์การใช้งานหลัก

ด้วยโครงสร้างที่กะทัดรัด ความปลอดภัยสูง และความเสถียรสูง อุปกรณ์นี้จึงถูกนำมาใช้กันอย่างแพร่หลายในกระแสหลักต่างๆ สถานการณ์การกระจายพลังงานไฟฟ้าแรงดันปานกลาง:

1. การสนับสนุนในเมือง: พื้นที่พักอาศัยในเมือง, อาคารพาณิชย์, ห้องกระจายพลังงานในอาคารสำนักงาน

2. การจำหน่ายไฟฟ้าอุตสาหกรรม: สวนอุตสาหกรรม โรงงานผลิต เครือข่ายจำหน่ายไฟฟ้าแรงดันปานกลาง

3. Urban Power Grid: การอัพเกรดเครือข่ายการกระจายพลังงานในเมืองและโหนดจ่ายไฟเครือข่ายวงแหวน

4. โครงการโครงสร้างพื้นฐานที่สำคัญ: ระบบจ่ายไฟฟ้าสำหรับสิ่งอำนวยความสะดวกที่สำคัญ เช่น สนามบิน รถไฟ และโรงพยาบาล

กรณีสมัครงานทางวิศวกรรม

1. โครงการปรับปรุงโครงข่ายไฟฟ้าเขตปกครองตนเองในเขตเมือง/แบนเนอร์มองโกเลียใน

หน่วยหลักวงแหวนแบบดั้งเดิม (RMU) ในเขตที่อยู่อาศัยเก่าของ Ejin Horo Banner ประเทศมองโกเลียใน มีฐานะยากจน ทนต่อความชื้นและน้ำ ทำให้น้ำเข้า และไฟฟ้าลัดวงจรในช่วงฤดูฝนได้บ่อยครั้ง ส่งผลต่อการจ่ายไฟตามปกติของผู้อยู่อาศัย โปรเจ็กต์นี้นำยูนิตหลักวงแหวน Huajidian 22kV SF6 GIS RMU RMU มาใช้ แบตช์ ด้วยการป้องกันแบบปิดผนึกอย่างสมบูรณ์ระดับ IP67 และความต้านทานการกัดกร่อนที่ดีเยี่ยม ทำให้สามารถต้านทานน้ำได้อย่างมีประสิทธิภาพ การสะสมและการกัดเซาะจากสภาพแวดล้อมที่ชื้นในช่วงฤดูฝน หมดปัญหา ได้ง่ายๆ ความล้มเหลวของอุปกรณ์เก่า หลังจากที่อุปกรณ์ถูกนำไปใช้งาน อัตราความล้มเหลวของแหล่งจ่ายไฟในพื้นที่ ลดลง 95% ทำให้สามารถจ่ายไฟฟ้าได้อย่างต่อเนื่องและมีเสถียรภาพแก่ผู้อยู่อาศัย และประสบความสำเร็จในการทำให้เมืองสมบูรณ์ การอัพเกรดและปรับปรุงความปลอดภัยของเครือข่ายการจัดจำหน่าย

คำถามที่พบบ่อย

คำถามที่ 1: อายุการใช้งานและรอบการบำรุงรักษาของสวิตช์เกียร์ยูนิตหลักของวงแหวน 22kV SF6 GIS RMU คืออะไร

ตอบ: ยูนิตหลักของวงแหวน Huajidian RMU นี้ใช้โครงสร้างป้องกันการกัดกร่อนที่ปิดสนิทและแกนคุณภาพสูง ส่วนประกอบพร้อมอายุการใช้งานที่ออกแบบมาสูงสุด 30 ปี ด้วยอัตราการรั่วไหลของอากาศต่อปีที่ต่ำเป็นพิเศษที่ ≤0.1% และการออกแบบที่ป้องกันฝุ่นและความชื้นแบบปิดสนิท อุปกรณ์นี้ต้องการการบำรุงรักษาเพียงเล็กน้อย กิจวัตร การตรวจสอบเพียงต้องการการตรวจสอบความดันอากาศและสถานะการทำงานทุก ๆ หกเดือน และเป็นมืออาชีพที่ครอบคลุม จำเป็นต้องมีการบำรุงรักษาทุกๆ 3-5 ปี ซึ่งช่วยลดต้นทุนการบำรุงรักษาในระยะยาวได้อย่างมาก

คำถามที่ 2: อุปกรณ์สามารถทนต่อสภาพกลางแจ้งที่รุนแรง เช่น อุณหภูมิสูงและความชื้นสูงได้หรือไม่

ก. ใช่. ตู้อุปกรณ์ใช้แผ่นเหล็กเคลือบอะลูมิเนียม-สังกะสีพร้อมสเปรย์ป้องกันการกัดกร่อนที่ได้มาตรฐานสูง กระบวนการให้ทนต่อสภาพอากาศและการกัดกร่อนได้ดีเยี่ยม อุปกรณ์ไฟฟ้าภายในมีครบ ปิดผนึกและป้องกัน ต้านทานการรบกวนจากสภาพแวดล้อมที่รุนแรงเช่นอุณหภูมิสูงหรือสูงได้อย่างมีประสิทธิภาพ ความชื้น ฝุ่น และสเปรย์เกลือ สามารถทำงานได้อย่างเสถียรในช่วง -40°C ถึง +85°C ปรับให้เข้ากับการทำงานที่ซับซ้อนได้ สภาพแวดล้อมในภูมิภาคต่างๆ ของจีน

คำถามที่ 3: ผลิตภัณฑ์รองรับการปรับแต่งส่วนบุคคลและบริการแนะนำการติดตั้งถึงสถานที่หรือไม่

ก. ใช่. ในฐานะผู้ผลิตและซัพพลายเออร์มืออาชีพ Huajidian สามารถให้การปรับแต่งส่วนบุคคลที่ครอบคลุมของ หน่วยทางเข้าและทางออกของอุปกรณ์ ฟังก์ชั่นการตรวจสอบอัจฉริยะ พารามิเตอร์การป้องกัน และรูปลักษณ์ เครื่องหมายตามความต้องการของโครงการ เราให้บริการแบบครบวงจรครอบคลุมวงจรชีวิตของโครงการทั้งหมด รวมถึงการออกแบบโซลูชัน การติดตั้งนอกสถานที่ การทดสอบการใช้งาน การดำเนินงานและการบำรุงรักษา และการสนับสนุนหลังการขาย ทีมงานด้านเทคนิคมืออาชีพของเราจะแก้ไขปัญหาหน้างานทุกประเภทตลอดทั้งโครงการ

รับประกันแบรนด์ Huajidian

Huajidian ยึดมั่นในปรัชญาคุณภาพของ "การจัดส่งที่มีข้อบกพร่องเป็นศูนย์และบริการครบวงจร" 22kV SF6 GIS RMUR ทั้งหมด สวิตช์เกียร์หน่วยหลักของแหวนผ่านการทดสอบอย่างเข้มงวด รวมถึงความถี่ไฟฟ้าที่ทนต่อแรงดันไฟฟ้า การคายประจุบางส่วน และอุณหภูมิที่เพิ่มขึ้นก่อนออกจากโรงงานเพื่อให้มั่นใจว่าผลิตภัณฑ์ได้มาตรฐานอุตสาหกรรมและการใช้งานโครงการ ข้อกำหนด เราให้บริการลูกค้าโดยอาศัยระบบการผลิตที่ได้มาตรฐานและระบบหลังการขายที่ครอบคลุม ด้วยโซลูชันอุปกรณ์จ่ายไฟแบบครบวงจรระดับมืออาชีพ มีประสิทธิภาพ และเชื่อถือได้ ตั้งแต่การออกแบบโซลูชัน การผลิตอุปกรณ์ การติดตั้ง และการทดสอบการใช้งานหลังการบำรุงรักษา
