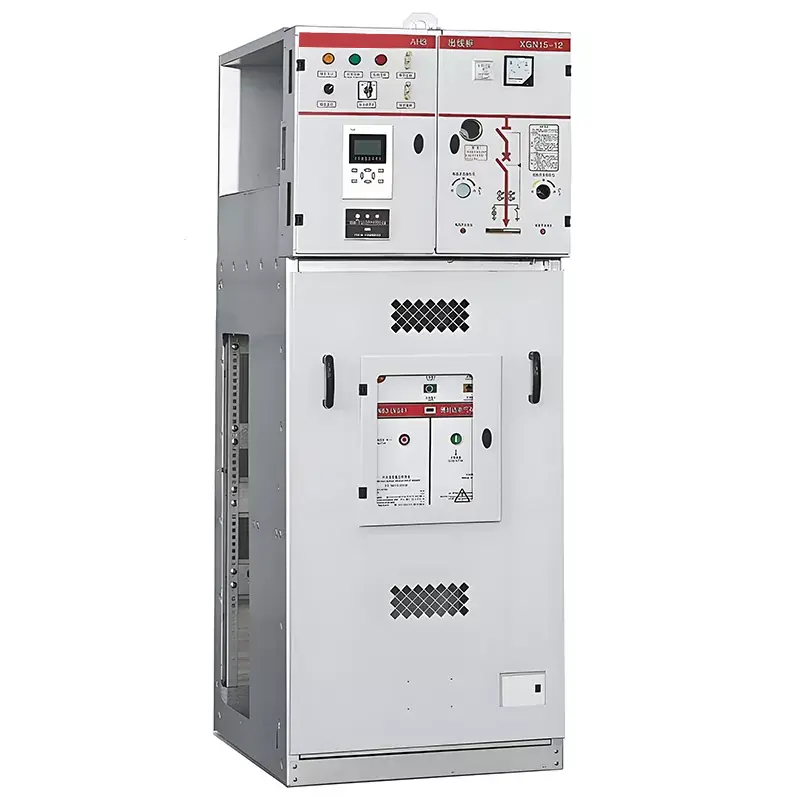

ยูนิตหลักวงแหวน 3 ทาง 11kV 13.8kV

หน่วยหลักแหวน 3 ทาง Huajidian 11kV 13.8kV เป็นหน่วยหลักแหวนฉนวนก๊าซ SF6 ที่ปรับให้เหมาะสมสำหรับการอัพเกรด ระบบจำหน่ายไฟฟ้าแรงดันปานกลาง เมื่อเปรียบเทียบกับผลิตภัณฑ์แบบดั้งเดิม ผลิตภัณฑ์นี้ช่วยเพิ่มประสิทธิภาพโดยรวม โครงสร้างและขนาด การแก้ปัญหา เช่น ขนาดใหญ่ การติดตั้งไม่สะดวก และสภาพแวดล้อมที่ไม่ดี การปรับตัวของตู้แบบดั้งเดิม กระบวนการผลิตใช้การเชื่อมแขนหุ่นยนต์อัตโนมัติและมีความแม่นยำสูง อุปกรณ์ตรวจจับการรั่วไหล บรรลุการควบคุมที่แม่นยำตลอดกระบวนการทั้งหมดตั้งแต่การแปรรูปวัตถุดิบไปจนถึง การส่งมอบผลิตภัณฑ์สำเร็จรูป ทำให้มั่นใจถึงความเสถียรของอุปกรณ์และอายุการใช้งาน

ในฐานะซัพพลายเออร์อุปกรณ์จ่ายไฟที่เชื่อถือได้ ยูนิตหลักวงแหวน 10kV SF6 นี้มาพร้อมกับ SF6 เป็นมาตรฐาน เซอร์กิตเบรกเกอร์หุ้มโลหะหุ้มแก๊สและสวิตช์สายเคเบิล รองรับการติดตั้งทั้งภายในและภายนอกอาคาร และ การทำงานที่มั่นคงภายใต้สภาวะที่ไม่เอื้ออำนวย ผลิตภัณฑ์ครอบคลุมทุกสถานการณ์รวมถึงการจ่ายไฟในที่พักอาศัย แหล่งจ่ายไฟเชิงพาณิชย์ การผลิตภาคอุตสาหกรรม และการเชื่อมต่อโครงข่ายพลังงานใหม่ และยังรองรับที่ไม่ได้มาตรฐานอีกด้วย การปรับแต่ง ปรับแต่งโซลูชันการกระจายกำลังของยูนิตหลักวงแหวนพิเศษตามเงื่อนไขของไซต์งานของลูกค้า และข้อกำหนดทางเทคนิค

ข้อดีและคุณสมบัติหลัก:

1. วัสดุคุณภาพสูง โครงสร้างแข็งแรงทนทาน

ตัวตู้ทำจากแผ่นเหล็กชุบสังกะสีหนา 2 มม. ขึ้นรูปด้วยกระบวนการดัดที่แม่นยำหลายขั้นตอน ที่ โครงสร้างโดยรวมนั้นเรียบง่ายและแข็งแกร่ง พร้อมรูปลักษณ์ที่สวยงาม มีฤทธิ์กัดกร่อนและสนิมได้ดีเยี่ยม ความต้านทานและประสิทธิภาพการป้องกันทางกล ต่อต้านการกัดเซาะสิ่งแวดล้อมภายนอกและกลไกได้อย่างมีประสิทธิภาพ ผลกระทบทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาวและยืดอายุการใช้งานของอุปกรณ์ได้อย่างมาก

2. เค้าโครงอิสระแบบแยกส่วนเพื่อการใช้งานและบำรุงรักษาที่สะดวก

ยูนิตหลักแบบวงแหวน 3 ทางขนาด 11kV และ 13.8kV มียูนิตการทำงานแยกกันอย่างอิสระ โดยมีความชัดเจนและเป็นระเบียบ เค้าโครง การออกแบบโมดูลาร์หลีกเลี่ยงการรบกวนซึ่งกันและกันระหว่างโมดูล การตรวจสอบรายวัน การซ่อมแซมข้อบกพร่อง และชิ้นส่วน การเปลี่ยนทดแทนทำได้ง่ายดาย ปรับปรุงประสิทธิภาพการทำงานและการบำรุงรักษาอย่างมีประสิทธิภาพ และลดจำนวนผู้ใช้ในภายหลัง ค่าใช้จ่ายในการดำเนินงานและบำรุงรักษา

3. การกำหนดค่าที่ยืดหยุ่นและโหมดการทำงานที่หลากหลาย

สวิตช์หลักรองรับตัวเลือกการกำหนดค่าแบบคู่ โดยเลือกสวิตช์โหลด ABB SFL12 SF6 หรือ Huajidian สวิตช์โหลด FLN3612D SF6 ที่พัฒนาขึ้นเอง ขึ้นอยู่กับความต้องการของโครงการ เซอร์กิตเบรกเกอร์ ABB HAD/US ซีรีส์ SF6 หรือ สามารถเพิ่มเซอร์กิตเบรกเกอร์สุญญากาศ VD4S ได้ด้วย มันเข้ากันได้กับโหมดการทำงานทั้งแบบแมนนวลและแบบไฟฟ้า ปรับให้เข้ากับสภาพไซต์ต่างๆ และความต้องการในการก่อสร้างระบบจ่ายพลังงานอัจฉริยะ

4. ความสามารถในการปรับตัวสูง เหมาะสำหรับหลายสถานการณ์

ออกแบบมาเพื่อการใช้งานทั้งในร่มและกลางแจ้ง สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่ซับซ้อน เช่น อุณหภูมิสูง และ ความชื้น อุปกรณ์มีระดับการป้องกัน IP3X ป้องกันฝุ่นและสิ่งแปลกปลอมบุกรุกได้อย่างมีประสิทธิภาพ รับประกันความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมกลางแจ้งและในโรงงานอุตสาหกรรม

พารามิเตอร์ทางเทคนิคโดยละเอียด

สภาพแวดล้อมการใช้งานและขนาด

1. เงื่อนไขสิ่งแวดล้อมที่เกี่ยวข้อง

เพื่อให้มั่นใจถึงการทำงานที่มั่นคงในระยะยาว ข้อกำหนดด้านสิ่งแวดล้อมที่เกี่ยวข้องมีดังนี้: อุณหภูมิแวดล้อม: -25°C~+40°C; ระดับความสูง: ≤1000m; ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤95% ความชื้นสัมพัทธ์เฉลี่ยรายเดือน ≤90% ที่ สถานที่ปฏิบัติงานควรปราศจากวัสดุไวไฟและระเบิดได้ สารเคมีที่มีฤทธิ์กัดกร่อน และรุนแรงบ่อยครั้ง การสั่นสะเทือนและการกระแทกที่รุนแรง ทำให้เหมาะสำหรับสถานการณ์การกระจายพลังงานในเมืองและอุตสาหกรรมส่วนใหญ่

2. ขนาดโดยรวม

สถานการณ์การใช้งานหลัก

ยูนิตหลักวงแหวน 3 ทาง 11kV 13.8kV ถูกนำมาใช้กันอย่างแพร่หลายในด้านโยธา อุตสาหกรรม โครงสร้างพื้นฐาน และพลังงานใหม่ ครอบคลุมชุมชนที่อยู่อาศัย, ศูนย์กลางการค้า, แหล่งจ่ายไฟฟ้าถนนในเมือง, การกระจายพลังงานของโรงงาน, และแหล่งจ่ายไฟในสายการผลิตอัตโนมัติ นอกจากนี้ยังเหมาะสำหรับโครงการโครงสร้างพื้นฐานที่สำคัญเช่นทางรถไฟ อุโมงค์ สนามบิน และโรงพยาบาล ตลอดจนฟาร์มกังหันลมและโครงการเชื่อมต่อกับโครงข่ายไฟฟ้าโซลาร์เซลล์ ให้การกระจายพลังงานแรงดันไฟฟ้าปานกลางที่ปลอดภัยและมีเสถียรภาพสำหรับสถานการณ์ต่างๆ

กรณีการสมัครจริง

ในโครงการโรงไฟฟ้าพลังงานแสงอาทิตย์แบบกระจายในจีนตะวันออก Huajidian ปรับแต่งวงแหวนสามวงจร 13.8kV ยูนิตหลักสำหรับการเชื่อมต่อโครงข่ายของสถานีไฟฟ้าและการควบคุมการกระจาย ผลิตภัณฑ์จะปรับให้เข้ากับเอาท์พุตที่ไม่ต่อเนื่อง ลักษณะของการผลิตไฟฟ้าโซลาร์เซลล์ บรรลุการแยกที่ปลอดภัยและการเชื่อมต่อโครงข่ายไฟฟ้าที่เสถียร อุปกรณ์สร้างความมั่นใจในการบูรณาการพลังงานพลังงานใหม่เข้ากับโครงข่ายหลักอย่างมีประสิทธิภาพ อุปกรณ์ก็มี ดำเนินการโดยไม่มีข้อผิดพลาดใดๆ จนถึงปัจจุบัน เป็นไปตามมาตรฐานแหล่งจ่ายไฟที่เข้มงวดสำหรับโครงข่ายพลังงานใหม่ การเชื่อมต่อ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างเวอร์ชันสวิตช์โหลด SF6 และเวอร์ชันเซอร์กิตเบรกเกอร์สุญญากาศของวงแหวน ยูนิตหลัก และเหมาะกับสถานการณ์ใดบ้างตามลำดับ?

ตอบ: โหลดเบรกเกอร์ SF6 มีต้นทุนการกำหนดค่าที่ต่ำกว่าและประสิทธิภาพที่เสถียร เหมาะสำหรับสถานการณ์ทั่วไป เช่น ชุมชนที่อยู่อาศัย ไฟเชิงพาณิชย์ และการจ่ายไฟฟ้าอุตสาหกรรมทั่วไป ตอบสนองภาระรายวันบ่อยครั้ง ความต้องการหยุดชะงัก เซอร์กิตเบรกเกอร์สุญญากาศ VD4S เมื่อกำหนดค่าด้วยเซอร์กิตเบรกเกอร์ ABB SF6 จะมีความแข็งแกร่งกว่า ความสามารถในการแตกหัก (สูงถึง 50kA) และความต้านทานข้อผิดพลาดที่ดีเยี่ยม ทำให้เหมาะสำหรับพลังงานที่มีความน่าเชื่อถือสูงมากขึ้น สถานการณ์การจัดหา เช่น โรงพยาบาล ศูนย์ข้อมูล โรงไฟฟ้าพลังงานใหม่ และสวนอุตสาหกรรมที่มีภาระงานสูง

คำถามที่ 2: ยูนิตหลักวงแหวน 3 ทาง 11kV 13.8kV นี้รองรับการปรับแต่งนอกสถานที่และการปรับพารามิเตอร์หรือไม่

ก. ใช่. ในฐานะโรงงานยูนิตหลักของวงแหวนระดับมืออาชีพ Huajidian นำเสนอการปรับแต่งส่วนบุคคลแบบเต็มมิติ บริการ สามารถปรับเปลี่ยนพิกัดกระแส การกำหนดค่าการป้องกัน วิธีการใช้งาน ขนาดตู้ และอุปกรณ์เสริมได้ ตามระดับแรงดันไฟฟ้าที่ไซต์งาน ขนาดโหลด และสภาพแวดล้อมในการติดตั้ง โซลูชันทางเทคนิคพิเศษ CAD มีแบบก่อสร้างและใบเสนอราคาที่ถูกต้อง

คำถามที่ 3: อายุการใช้งานของอุปกรณ์และรอบการบำรุงรักษารายวันคือเท่าใด

ตอบ: ผลิตภัณฑ์มีอายุการใช้งานเชิงกล 2,000 รอบ และอายุการใช้งานหมดกำลังการผลิตเต็ม 100 รอบสำหรับโหลด เบรกเกอร์ ภายใต้สภาวะการทำงานมาตรฐาน อายุการใช้งานของการออกแบบจะเกิน 15 ปี การบำรุงรักษาตามปกติ คำแนะนำ: ทำการตรวจสอบด้วยสายตาและกำจัดฝุ่นทุกๆ 3 เดือน ดำเนินการทดสอบประสิทธิภาพที่ครอบคลุม ทุก 12 เดือน รวมถึงฟังก์ชันการกันลม ความต้านทานของวงจร และฟังก์ชันการป้องกัน โครงสร้างแบบโมดูลาร์ ลดความยากลำบากในการบำรุงรักษาลงอย่างมาก และขยายวงจรการทำงานที่มั่นคงของอุปกรณ์ได้อย่างมีประสิทธิภาพ

บริการหลังการขายและบริการที่กำหนดเอง

Huajidian ให้บริการครบวงจรในที่เดียวสำหรับยูนิตหลักวงแหวน 3 ทางขนาด 11kV และ 13.8kV ทั้งหมด ก ทีมบริการลูกค้ามืออาชีพพร้อมให้บริการตลอด 24 ชั่วโมงทุกวันเพื่อตอบคำถามด้านเทคนิคและการแก้ไขปัญหาจริง เวลา. เราสามารถให้ใบเสนอราคาที่ถูกต้อง เขียนแบบการติดตั้ง CAD โซลูชั่นทางเทคนิคที่ครบถ้วน และถึงสถานที่ได้ บริการแนะแนวตามความต้องการของโครงการ อาศัยนวัตกรรมทางเทคโนโลยีอย่างต่อเนื่องและการอัพเกรดคุณภาพ เราสามารถปรับแต่งโซลูชันการกระจายพลังงานไฟฟ้าแรงดันปานกลางสำหรับลูกค้าทั่วโลกโดยเฉพาะ โดยปรับให้เข้ากับความหลากหลาย ความต้องการพลังงานของอุตสาหกรรมและสถานการณ์ต่างๆ
