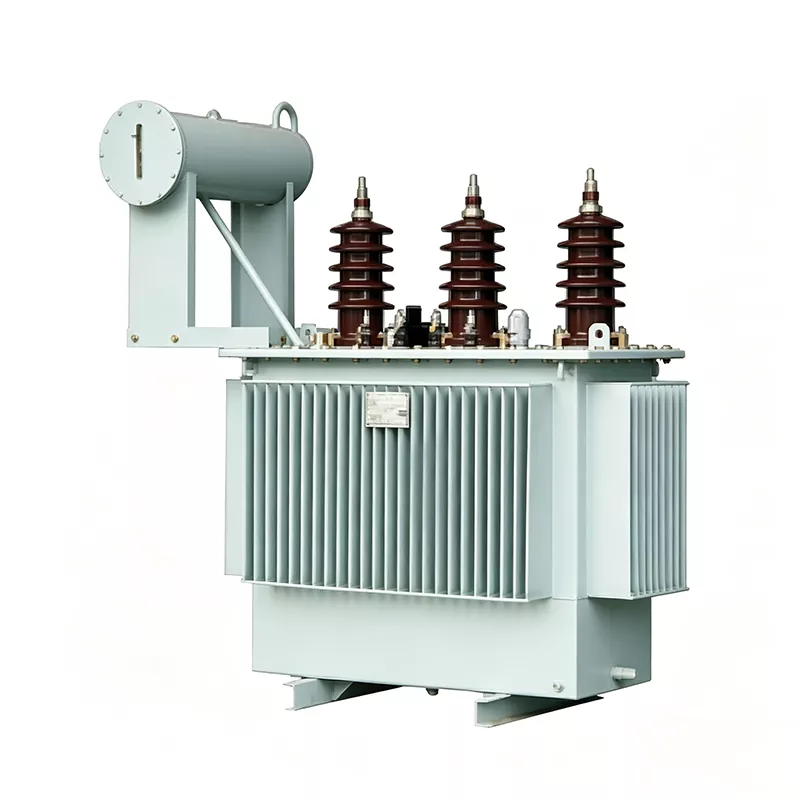

หม้อแปลงแช่น้ำมันสามเฟส 4000 kVA

หม้อแปลงแช่น้ำมันสามเฟส Huajidian 4000 KVA เป็นอุปกรณ์หลักในอุตสาหกรรมและเหมืองแร่ รัฐวิสาหกิจและสถานีย่อย ใช้โครงสร้างการกระจายความร้อนที่แช่น้ำมันและตัวอนุรักษ์อิสระ การออกแบบ เหมาะสำหรับการทำงานต่อเนื่องที่มีความจุขนาดใหญ่ ระยะยาว และมีน้ำหนักมากอย่างต่อเนื่อง มีข้อดีเช่นต่ำ การสูญเสียความแข็งแรงของฉนวนสูงและความต้านทานแรงกระแทกการลัดวงจรที่แข็งแกร่งทำให้สามารถรับมือกับการทำงานได้อย่างราบรื่น ความผันผวนของสภาวะและโหลดที่เพิ่มขึ้น ทำให้เป็นอุปกรณ์สำคัญสำหรับพลังงานอุตสาหกรรมขนาดใหญ่ การกระจายและแหล่งจ่ายไฟที่มีเสถียรภาพในระยะยาว

ข้อได้เปรียบทางเทคโนโลยีหลัก

1. แกนสูญเสียต่ำ ปรับสมดุลโหลด และการประหยัดพลังงาน

ใช้เหล็กแผ่นซิลิกอนรีดเย็นที่มีการซึมผ่านสูง แปรรูปด้วยแกนขั้นบันไดหลายขั้นตอนและ เทคโนโลยีข้อต่อแบบเอียงเต็มรูปแบบช่วยลดการสูญเสียขณะไม่มีโหลดและกระแสขณะไม่มีโหลดได้อย่างมาก แม้ภายใต้ภาระเต็มรูปแบบในระยะยาว การดำเนินงานจะรักษาประสิทธิภาพการใช้พลังงานสูง ลดต้นทุนไฟฟ้าในระยะยาวสำหรับองค์กรได้อย่างมีประสิทธิภาพ

2. ขดลวดทองแดงที่ปราศจากออกซิเจน, ความต้านทานการลัดวงจรที่แข็งแกร่ง

ขดลวดไฟฟ้าแรงสูงและแรงต่ำใช้ลวดทองแดงปราศจากออกซิเจน: ขดลวดไฟฟ้าแรงสูงมีหลายชั้น โครงสร้างทรงกระบอกและขดลวดแรงดันต่ำมีโครงสร้างต่อเนื่องส่งผลให้ฟลักซ์การรั่วไหลสม่ำเสมอ การกระจายตัวและความแข็งแรงทางกลสูง สามารถทนต่อความเค้นทางกลอันมหาศาลที่เกิดขึ้นโดยฉับพลัน ลัดวงจรในโครงข่ายไฟฟ้า

การกำหนดค่าโครงสร้างและคุณลักษณะของผลิตภัณฑ์

1. Independent Oil Conservation Tank Design

ถังหม้อแปลงแช่น้ำมันสามเฟสขนาด 4000 KVA ทำจากแผ่นเหล็กรีดเย็นคุณภาพสูงและติดตั้ง พร้อมแผ่นระบายความร้อนลูกฟูก ถังเก็บน้ำมันอิสระอยู่ที่ด้านบนเพื่อชดเชยความร้อน การขยายตัวและการหดตัวของน้ำมันหม้อแปลงระหว่างการทำงานของอุปกรณ์ที่มีความจุขนาดใหญ่ รวมกับก เครื่องลดความชื้นเพื่อกรองความชื้นและสิ่งสกปรกจากอากาศช่วยชะลอความชราของน้ำมัน เมื่อเทียบกับรุ่นที่ปิดผนึกอย่างสมบูรณ์ หน่วยนี้มีความสูงปานกลาง อำนวยความสะดวกในการตรวจสอบระดับน้ำมันและการบำรุงรักษาตามปกติ ทำให้เหมาะสำหรับ สถานการณ์การบำรุงรักษาตามปกติในสถานีไฟฟ้าย่อยและโรงงานขนาดใหญ่

2. ตัวเครื่องทนทานต่อการกัดกร่อนและทนต่อสภาพอากาศ

พื้นผิวถังน้ำมันเคลือบด้วยสารเคลือบป้องกันการกัดกร่อนและทนต่อสภาพอากาศ ปรับให้เข้ากับน้ำมัน ฝุ่น และ สภาพแวดล้อมทางอุตสาหกรรมที่มีความชื้น และทนทานต่อสนิมและการกัดกร่อนในระหว่างการใช้งานกลางแจ้งในระยะยาว

3. Insulation and Safety Configuration

ด้านไฟฟ้าแรงสูงใช้บูชพอร์ซเลนแบบโรงหลายชั้น ซึ่งให้ระยะห่างตามผิวฉนวนที่เพียงพอเพื่อให้ตรงกับฉนวน ข้อกำหนดสำหรับ 35kV และต่ำกว่า เพื่อป้องกันอุบัติเหตุทางวาบไฟตามผิวดิน มีการติดตั้งวาล์วระบายแรงดันและรีเลย์แก๊ส ด้านบนเพื่อตรวจสอบสถานะภายในของอุปกรณ์แบบเรียลไทม์ แจ้งเตือนอย่างรวดเร็วและบรรเทาแรงกดทับ ในกรณีที่เกิดข้อผิดพลาดเพื่อปกป้องความปลอดภัยของอุปกรณ์ ป้ายชื่อระบุรุ่น ความจุ ระดับแรงดันไฟฟ้า และอย่างชัดเจน พารามิเตอร์อื่นๆ เพื่อการตรวจสอบที่ง่ายดายโดยเจ้าหน้าที่ซ่อมบำรุง

กรณีการใช้งานจริง

บริษัททำเหมืองโลหะที่ไม่ใช่เหล็กขนาดใหญ่ในจีนตอนเหนือได้ซื้อน้ำมันสามเฟส Huajidian 4000 KVA จำนวน 3 เครื่องที่แช่อยู่ หม้อแปลงไฟฟ้าสำหรับจ่ายไฟใต้ดินและการก่อสร้างสถานีไฟฟ้าย่อยพื้นผิว พื้นที่ขุดมีประสบการณ์สูง ผลกระทบของโหลดอุปกรณ์ สภาพการทำงานกลางแจ้งที่ซับซ้อน และข้อกำหนดสูงเพื่อความต่อเนื่องของแหล่งจ่ายไฟ ตั้งแต่ การทดสอบการใช้งานเมื่อปีที่แล้ว อุปกรณ์ดังกล่าวใช้งานเต็มพิกัดมานานกว่า 16 ชั่วโมงต่อวัน ซึ่งแสดงให้เห็นแล้ว การทำงานที่มั่นคง การสูญเสียขณะไม่มีโหลดต่ำ และไม่มีข้อผิดพลาดในการลัดวงจร การออกแบบตัวอนุรักษ์น้ำมันอิสระช่วยอำนวยความสะดวก การตรวจสอบและบำรุงรักษารายวัน ช่วยลดความเสี่ยงของไฟฟ้าดับได้อย่างมาก และรับประกันการทำเหมืองอย่างต่อเนื่อง การผลิต

คำถามที่พบบ่อย

คำถามที่ 1: หม้อแปลงแช่น้ำมันสามเฟสขนาด 4000 KVA นี้ต้องการการบำรุงรักษาเป็นประจำหรือไม่

A1: การตรวจสอบระดับน้ำมัน คุณภาพน้ำมัน และปริมาณการใช้งานเป็นประจำ ขึ้นอยู่กับสภาพแวดล้อมทางอุตสาหกรรมและปริมาณการใช้งาน จำเป็นต้องมีสภาพส่วนประกอบ พร้อมทั้งเปลี่ยนสารดูดความชื้นในตัวดูดซับสารดูดความชื้น เทียบกับตัวเล็กแล้ว หม้อแปลงไฟฟ้าแบบปิดสนิท รุ่นนี้มีรอบการบำรุงรักษานานขึ้นและควบคุมค่าบำรุงรักษาได้

Q2: ข้อกำหนดในการติดตั้งมีอะไรบ้าง?

A2: จะต้องติดตั้งในห้องจ่ายพลังงานเฉพาะหรือบนฐานคอนกรีตในสถานีย่อยกลางแจ้ง ต้องมีมาตรการระบายอากาศ กระจายความร้อน และป้องกันน้ำอย่างเหมาะสม และต้องมีพื้นที่เพียงพอ สงวนไว้สำหรับการบำรุงรักษา

คำถามที่ 3: สามารถปรับให้เข้ากับสภาพแวดล้อมทางอุตสาหกรรมกลางแจ้งที่ชื้นและมีฝุ่นมากได้หรือไม่

A3: ใช่. ตัวเครื่องทั้งหมดเคลือบด้วยสีป้องกันการกัดกร่อนและทนต่อสภาพอากาศ โครงสร้างถังน้ำมันแยกออกจากกัน ไอน้ำจากการเสื่อมสภาพของน้ำมัน บุชชิ่งไฟฟ้าแรงสูงมีประสิทธิภาพการเป็นฉนวนที่มั่นคงและสามารถเสถียรได้ นำไปใช้กับสภาพการทำงานกลางแจ้งที่รุนแรง เช่น สถานีไฟฟ้าย่อย พื้นที่เหมืองแร่ และโรงงานขนาดใหญ่

●ความสูงในการติดตั้ง: ระดับความสูงจะต้องไม่เกิน 1,000 ม

●อุณหภูมิแวดล้อม: -40°C~40°C
