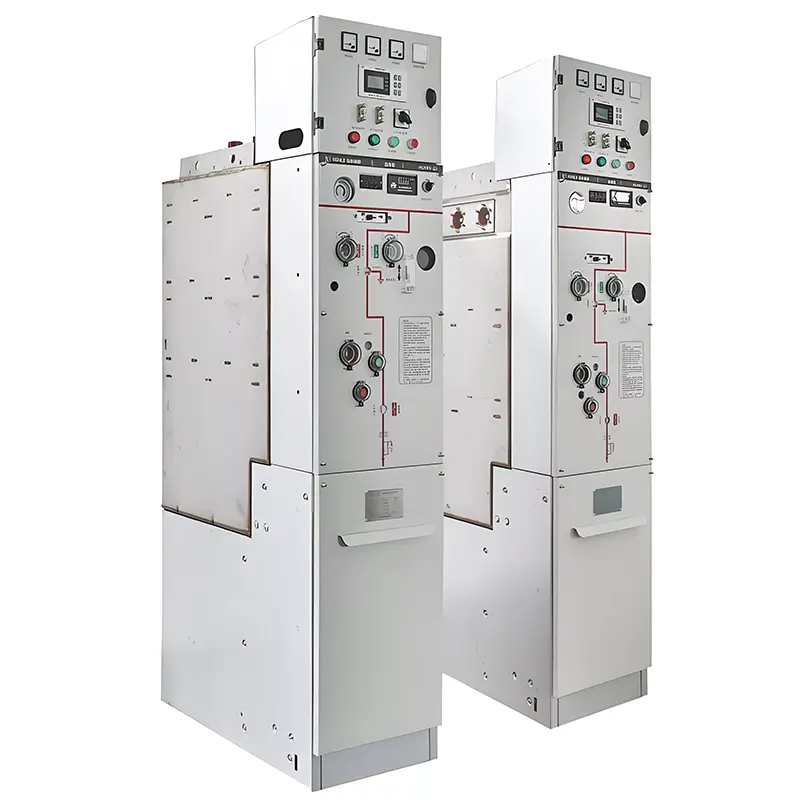

สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส 11kV SF6 GIS

สวิตช์เกียร์ฉนวนก๊าซ Huajidian 11kV SF6 GIS เป็นวงแหวนที่ชาญฉลาด เป็นมิตรต่อสิ่งแวดล้อม และทนทาน ยูนิตหลักที่ออกแบบโดยเฉพาะสำหรับระบบจำหน่ายไฟฟ้าสมัยใหม่ เมื่อเปรียบเทียบกับฉนวน SF6 แบบดั้งเดิม สวิตช์เกียร์ผลิตภัณฑ์นี้ใช้อากาศแห้งและไนโตรเจนแทนก๊าซเรือนกระจกสูง SF6 เพื่อให้ได้ศูนย์ SF6 การปล่อยก๊าซเรือนกระจกช่วยลดการปล่อยก๊าซคาร์บอนจากการดำเนินงานโครงข่ายไฟฟ้าได้อย่างมาก และแสดงให้เห็นถึงความเป็นมิตรต่อสิ่งแวดล้อมและที่โดดเด่น ข้อดีการประหยัดพลังงาน

อุปกรณ์นี้ใช้รูปแบบที่กะทัดรัดและการออกแบบโมดูลาร์ที่ได้มาตรฐาน โดยผสานรวมการรับเซ็นเซอร์โดยอัตโนมัติ การควบคุมและเทคโนโลยีการตรวจสอบอัจฉริยะ โดยผสมผสานการรับพลังงาน การกระจาย การป้องกัน และ ฟังก์ชั่นการตรวจสอบเพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง สินค้าทุกตัวผ่าน การตรวจสอบคุณภาพอย่างเข้มงวดตลอดกระบวนการโรงงานทั้งหมด รับประกันคุณภาพที่มั่นคงและเชื่อถือได้ สามารถจัดหาโซลูชันผลิตภัณฑ์ที่ได้มาตรฐานและปรับแต่งได้สำหรับสถานการณ์ที่แตกต่างกัน โดยครอบคลุมด้านพลังงานอย่างครอบคลุม ความต้องการการจำหน่ายในแหล่งจ่ายพลังงานที่อยู่อาศัยในเมือง การเชื่อมต่อโครงข่ายพลังงานใหม่ สถานประกอบการอุตสาหกรรมและเหมืองแร่ ศูนย์กลางการคมนาคม สถานพยาบาล และซูเปอร์มาร์เก็ต

ข้อดีของผลิตภัณฑ์หลัก

1. การดำเนินงานที่เป็นมิตรต่อสิ่งแวดล้อมและเป็นมิตรกับสิ่งแวดล้อมและมีคาร์บอนต่ำ

สวิตช์เกียร์ฉนวนก๊าซ 11kV SF6 GIS ใช้อากาศสะอาดและไนโตรเจนเป็นฉนวนและสื่อดับอาร์ค ขจัดมลพิษก๊าซเรือนกระจก SF6 ได้อย่างสมบูรณ์ อุปกรณ์นี้มีประสิทธิภาพการซีลที่ดีเยี่ยม โดยมี อัตราการรั่วไหลต่อปีเพียง 0.01ppm และปริมาณความชื้นภายใน ≤150μL/L ตอบสนองความต้องการทั้งในประเทศและต่างประเทศ มาตรฐานการก่อสร้างโครงข่ายไฟฟ้าสีเขียวและช่วยให้เกิดคาร์บอนต่ำในระยะยาว เป็นมิตรต่อสิ่งแวดล้อม และมีเสถียรภาพ การทำงานของอุปกรณ์จำหน่ายไฟฟ้า

2. การเสริมพลังอัจฉริยะ ปรับให้เข้ากับกริดอัจฉริยะได้

มาพร้อมกับการตรวจจับที่มีความแม่นยำสูง การควบคุมอัตโนมัติ และระบบการรับข้อมูล ทำให้สามารถตรวจสอบได้ สถานะการทำงานของอุปกรณ์และการคายประจุบางส่วนแบบเรียลไทม์ ช่วยให้สามารถแจ้งเตือนข้อผิดพลาดล่วงหน้าและควบคุมระยะไกลได้ มัน รองรับฟังก์ชั่นการรักษาตัวเองอัตโนมัติของกริด ค้นหาและแยกข้อบกพร่องของเส้นได้อย่างรวดเร็ว ปรับปรุงได้อย่างมีประสิทธิภาพ ระดับสติปัญญาและประสิทธิภาพการดำเนินงานและการบำรุงรักษาของเครือข่ายการกระจายสินค้า

3. โครงสร้างที่กะทัดรัด การทำงานที่ทนทาน

ด้วยการออกแบบโมดูลาร์แบบบูรณาการ อุปกรณ์นี้ใช้พื้นที่ขนาดเล็กและรองรับการขยายทั้งด้านบนและด้านข้าง วิธีการติดตั้งเพื่อปรับให้เข้ากับพื้นที่การติดตั้งที่แตกต่างกัน อุปกรณ์มีโครงสร้างแข็งแรง มีมุม 8 องศา ความสามารถในการป้องกันแผ่นดินไหวและมีความทนทานอย่างยิ่ง เซอร์กิตเบรกเกอร์มีอายุการใช้งานเชิงกลสูงถึง 10,000 รอบสวิตช์ตัดการเชื่อมต่อและสวิตช์สายดินมีอายุการใช้งาน 3,000 รอบและความต้านทานต่อ เฟสของวงจรหลักคือ ≤120μΩ ทำให้มั่นใจได้ว่าการทำงานจะมีเสถียรภาพและปราศจากข้อผิดพลาดในระยะยาว

4. การปรับตัวที่แข็งแกร่ง, การใช้งานที่หลากหลาย

สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่มีอุณหภูมิสูงตั้งแต่ -40°C ถึง +50°C เหมาะสำหรับพื้นที่ที่ระดับความสูง 4000 เมตรหรือต่ำกว่า และสามารถทนต่อความชื้นสูงและสภาพอากาศที่รุนแรงได้ ห้องแอร์มี IP67 ระดับการป้องกัน และภายนอกตู้มีระดับการป้องกัน IP4X ซึ่งป้องกันฝุ่น น้ำ และได้อย่างมีประสิทธิภาพ การบุกรุกของวัตถุแปลกปลอม จึงตอบสนองความต้องการของสภาพการทำงานในร่มและกลางแจ้งที่ซับซ้อน

ข้อมูลจำเพาะของผลิตภัณฑ์และพารามิเตอร์ทางเทคนิคหลัก

1. สภาพการใช้งานขั้นพื้นฐาน

- แรงดันไฟฟ้า: 12kV

- ความถี่ที่กำหนด: 50Hz AC สามเฟส

- ประเภทระบบ: ระบบแบ่งส่วนบัสบาร์เดี่ยว / บัสบาร์เดี่ยว

- อุณหภูมิแวดล้อม: -40°C~+50°C

- ความชื้นสัมพัทธ์: เฉลี่ยรายวัน <95%, เฉลี่ยรายเดือน <90%

- ระดับความสูงที่ใช้บังคับ: ≤4000เมตร

- ต้านทานแผ่นดินไหว : 8 องศา

2. พารามิเตอร์ทางเทคนิคหลัก

- จัดอันดับปัจจุบัน: 630A

- วิธีการดับอาร์ค: เครื่องขัดขวางสุญญากาศ

- ฉนวนกลาง: อากาศบริสุทธิ์/ไนโตรเจน

- พิกัดกระแสไฟลัดวงจร: 20kA

- ทนกระแสไฟในช่วงเวลาสั้นพิกัด 3 วินาที: วงจรหลัก 20kA, วงจรกราวด์ 17/4kA

- ความถี่กำลังไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้า: เฟสต่อเฟส/กราวด์ 42kV, การแตกหัก 48kV

- แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่า: เฟสต่อเฟส/กราวด์ 75kV, การแตกหัก 85kV

- การปลดปล่อยบางส่วน: ≤20pC

- ความสามารถในการทนต่อส่วนโค้งภายใน: 20kA/0.5 วินาที

- อัตราการรั่วไหลของก๊าซต่อปี: 0.01ppm

- การทำงานแบบไม่มีแรงดัน: รองรับการทำงานปกติภายใต้แรงดันเป็นศูนย์

3. ขนาดอุปกรณ์ (หน่วย: มม.)

- ตู้เบรกเกอร์ส่วนขยายด้านบน/ตู้เก็บสายไฟ: 420×850×1950

- ตู้ PT ขยายด้านบน: 600×850×1950

- ตู้ขยายเซอร์กิตเบรกเกอร์ด้านข้าง/ตู้เก็บสายไฟ: 420×850×2000

- ตู้ PT ขยายด้านข้าง: 600×850×1950

สถานการณ์การใช้งานหลัก

สวิตช์เกียร์ฉนวนก๊าซ Huajidian 11kV SF6 GIS ส่วนใหญ่จะใช้สำหรับการรับและจ่ายพลังงานในอุตสาหกรรมและ โครงข่ายวงแหวนเคเบิลโยธาและโครงการปลายทางเครือข่ายการกระจายสินค้า ใช้ได้กับพลังงานที่อยู่อาศัยในเมืองอย่างกว้างขวาง จำหน่าย สถานีย่อยขนาดเล็ก สถานีสวิตชิ่ง กล่องเคเบิลสาขา สถานีย่อยแบบกล่อง อุตสาหกรรมและเหมืองแร่ รัฐวิสาหกิจ ห้างสรรพสินค้า สนามบิน รถไฟใต้ดิน ฟาร์มกังหันลม โรงพยาบาล สนามกีฬา ทางรถไฟ อุโมงค์ และอื่นๆ ครอบคลุมสถานการณ์การจ่ายไฟฟ้าแรงดันปานกลางต่างๆ เช่น อาคารโยธา อุตสาหกรรม การผลิตและการผลิตไฟฟ้าพลังงานใหม่

กรณีการใช้งานด้านวิศวกรรมในโลกแห่งความเป็นจริง

สวนอุตสาหกรรมโลจิสติกส์ในฉงชิ่งประสบปัญหาอุปกรณ์ที่ล้าสมัยและความน่าเชื่อถือของแหล่งจ่ายไฟไม่เพียงพอ ที่ โครงการเปลี่ยนอุปกรณ์เก่าด้วยสวิตช์เกียร์ GIS อัจฉริยะ Huajidian ใช้ประโยชน์จากการออกแบบโมดูลาร์และรวดเร็ว การติดตั้ง โครงการเสร็จสิ้นการเปลี่ยนอุปกรณ์และการว่าจ้างการเชื่อมต่อกริดในระยะเวลาอันสั้น บรรลุผล การตรวจสอบระบบไฟฟ้าของอุทยานอย่างชาญฉลาด ความสามารถในการทนต่อการลัดวงจร 20kA ของผลิตภัณฑ์และภายใน ประสิทธิภาพการป้องกันส่วนโค้งสามารถต้านทานผลกระทบของความผันผวนของโหลดทางอุตสาหกรรมได้อย่างมีประสิทธิภาพ โดยให้พลังงานที่เสถียร อุปทานสำหรับการดำเนินงานด้านการผลิตและโลจิสติกส์ของอุทยาน

คำถามที่พบบ่อย

คำถามที่ 1: เมื่อเปรียบเทียบกับอุปกรณ์ SF6 แบบดั้งเดิม อะไรคือข้อได้เปรียบหลักด้านสิ่งแวดล้อมของสวิตช์เกียร์ GIS นี้

อุปกรณ์ GIS แบบดั้งเดิมอาศัยก๊าซ SF6 ซึ่งมีผลกระทบต่อภาวะเรือนกระจกที่รุนแรง และการรั่วไหลอาจทำให้เกิดอาการร้ายแรงได้ ความเสียหายต่อสิ่งแวดล้อม อุปกรณ์ Huajidian นี้ใช้อากาศบริสุทธิ์และไนโตรเจนเป็นสื่อฉนวนที่เป็นมิตรต่อสิ่งแวดล้อม ลดความเสี่ยงของมลภาวะ SF6 ได้อย่างสมบูรณ์ ในขณะเดียวกันอุปกรณ์ก็มีประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมด้วย อัตราการรั่วไหลต่อปีต่ำเพียง 0.01ppm โดยเน้นคุณลักษณะที่เป็นมิตรต่อสิ่งแวดล้อมและคาร์บอนต่ำ ทำให้กลายเป็นกระแสหลัก อัปเกรดผลิตภัณฑ์สำหรับกริดอัจฉริยะสีเขียวที่ทันสมัย

คำถามที่ 2: อุปกรณ์สามารถทำงานได้ตามปกติในสภาพแวดล้อมที่รุนแรง เช่น ระดับความสูงและอุณหภูมิต่ำหรือไม่

สามารถทำงานได้อย่างเสถียร ผลิตภัณฑ์ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพการทำงานที่รุนแรงโดยมีการใช้งาน ช่วงอุณหภูมิ -40°C ถึง +50°C เหมาะสำหรับระดับความสูง 4,000 เมตรหรือต่ำกว่า และมีแผ่นดินไหว 8 องศา ความสามารถในการต้านทาน สามารถทนต่อสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิต่ำ ความดันต่ำ และความชื้นสูง นอกจากนี้ยังรองรับการทำงานของแรงดันเป็นศูนย์ ช่วยให้ทำงานได้ตามปกติแม้จะมีความผันผวนของแรงดันอากาศเล็กน้อย แสดงให้เห็นถึงความมั่นคงในการปฏิบัติงานที่สูงมาก

คำถามที่ 3: ผลิตภัณฑ์รองรับโซลูชันที่ปรับแต่งเองและรองรับบริการทางเทคนิคหลังการขายหรือไม่

Huajidian นำเสนอโซลูชันที่ปรับแต่งได้สำหรับทุกสถานการณ์และบริการด้านเทคนิคแบบครบวงจร ขึ้นอยู่กับผู้ใช้งาน พื้นที่การติดตั้ง สภาพการทำงาน และการกำหนดค่ากริด เราสามารถปรับแต่งวิธีการขยายอุปกรณ์ได้ การกำหนดค่าพารามิเตอร์และฟังก์ชันการตรวจสอบอัจฉริยะ นอกจากนี้เรายังให้บริการแบบครบวงจรได้แก่ การออกแบบโซลูชันก่อนการขาย คำแนะนำในการติดตั้งในการขาย และการดำเนินการและการบำรุงรักษาหลังการขาย ปรึกษาได้ครับ เราได้ตลอดเวลาเพื่อรับใบเสนอราคา แบบร่าง และบริการเพิ่มประสิทธิภาพโซลูชัน

รับประกันการบริการ

Huajidian ใช้ประโยชน์จากระบบการผลิตของโรงงานที่ได้มาตรฐานและระบบบริการด้านเทคนิคที่ครอบคลุมเพื่อให้บริการ สวิตช์เกียร์ฉนวนก๊าซ 11kV SF6 GIS คุณภาพสูงและบริการที่เกี่ยวข้องกับผู้ใช้ทั่วโลก เราสนับสนุนสินค้า การปรับแต่ง การประสานงานด้านเทคนิค การจัดหาภาพวาด และคำแนะนำในสถานที่ สำหรับใบเสนอราคาผลิตภัณฑ์ พารามิเตอร์ การจับคู่ การให้คำปรึกษากรณี ฯลฯ โปรดติดต่อเราได้ตลอดเวลาผ่านทางเว็บไซต์หรือสายด่วนของเรา

พารามิเตอร์ทางเทคนิคหลักของ RMU ที่หุ้มฉนวนก๊าซสิ่งแวดล้อม

พารามิเตอร์ทางเทคนิคหลักของเบรกเกอร์

พารามิเตอร์ทางเทคนิคหลักของวงจรหลัก (ตัวตัดการเชื่อมต่อ) ของสวิตช์กราวด์รวมที่ด้านบัสบาร์

พารามิเตอร์ทางเทคนิคหลักของวงจรกราวด์ (สวิตช์กราวด์) ของสวิตช์กราวด์แบบรวมที่ด้านบัสบาร์

พารามิเตอร์ทางเทคนิคหลักของกลไกการทำงานของการจัดเก็บพลังงานสปริง
