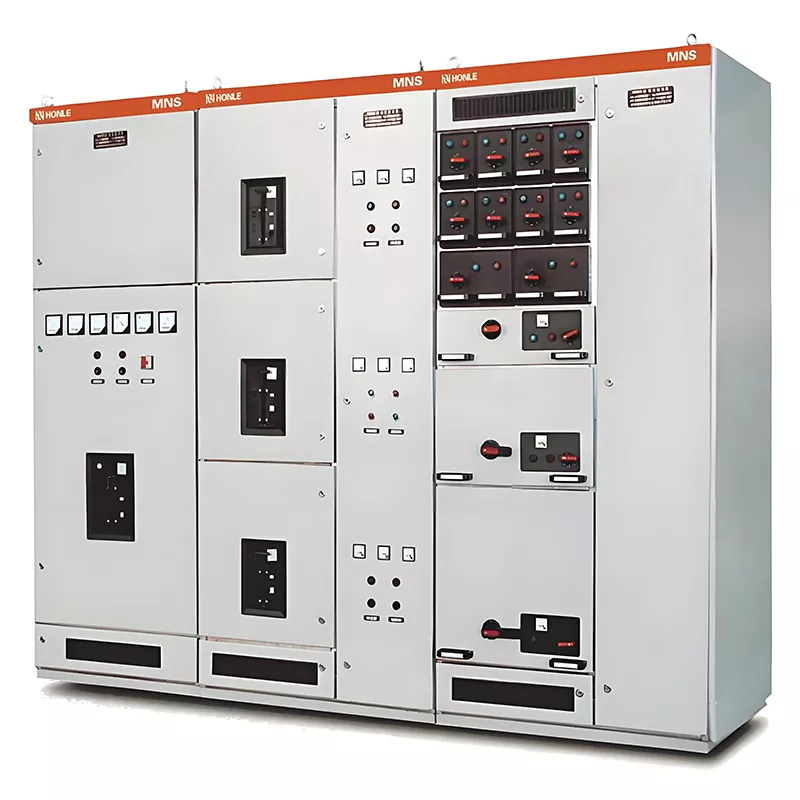

MNS สวิตช์เกียร์แรงดันต่ำ

การกระจายพลังงานอย่างมีเสถียรภาพเป็นรากฐานสำหรับการดำเนินงานที่ราบรื่นของโรงงานและอาคาร สวิตช์เกียร์แบบถอดได้แรงดันต่ำจะกำหนดความปลอดภัย ประสิทธิภาพการดำเนินงาน และระดับสติปัญญาของเครือข่ายพลังงานทั้งหมดโดยตรง HUAJIDIAN พัฒนาสวิตช์เกียร์แรงดันต่ำ MNS ควบคู่ไปกับซีรีส์ GCK และ MNS โดยปรับการออกแบบให้เหมาะสมโดยอิงจากประสบการณ์ในอุตสาหกรรมหลายปีและคำติชมจากลูกค้าทั่วโลก

This equipment is compatible with 50/60Hz three-phase AC power systems (rated voltages of 380V/400V/690V) and is used for power transmission and distribution, motor control, and reactive power compensation. Unlike traditional fixed cabinets, the withdrawable drawer structure physically isolates functional units from the main circuit. A faulty unit can be withdrawn for maintenance individually without powering down the entire cabinet, significantly reducing the risk of production line downtime.

ข้อดีของผลิตภัณฑ์ที่สำคัญ

1. เค้าโครงตู้ที่ได้มาตรฐานและแบบโมดูลาร์

สวิตช์เกียร์แรงดันต่ำของ MNS ใช้ชุดประกอบโมดูลาร์แบบครบวงจร บัสบาร์หลักและบัสบาร์สาขาถูกจัดเรียงแยกโซน รองรับการเดินสายทั้งแนวนอนและแนวตั้ง Drawer circuits and functional modules can be flexibly added or removed based on on-site load requirements without the need for custom cabinet redesigns. ซึ่งช่วยลดระยะเวลาการผลิตและการส่งมอบได้อย่างมาก ทำให้เหมาะสำหรับการขยายโรงงานแบบเป็นขั้นตอนและโครงการปรับปรุงอาคาร

2. การป้องกัน IP41 สูง + โครงสร้างที่แยกได้และปลอดภัย

ตู้มีระดับการป้องกัน IP41 ปิดกั้นวัตถุแปลกปลอมที่มีขนาดใหญ่กว่า 1 มม. และป้องกันฝุ่นเข้าไปและการสัมผัสกับชิ้นส่วนที่มีไฟฟ้าโดยไม่ได้ตั้งใจ ลิ้นชักแยกอิสระช่วยให้มั่นใจได้ถึงการแยกทางกายภาพระหว่างตัวเครื่องและวงจรหลัก การบำรุงรักษาเกี่ยวข้องกับการถอดออกเฉพาะลิ้นชักที่ชำรุด จึงหลีกเลี่ยงปัญหาไฟฟ้าดับในวงกว้างและเพิ่มความปลอดภัยในการปฏิบัติงาน

3. ความสามารถในการทนต่อการลัดวงจรที่ยอดเยี่ยม

The main busbar features a maximum rated operating current of 6300A, a short-time withstand current of 100kA/1s, and a peak withstand current of 220kA/0.1s. Branch busbars are available in standard and reinforced versions: the standard type withstands a peak current of 105kA/0.1s, while the reinforced type reaches 176kA/0.1s. ในกรณีที่เกิดข้อผิดพลาดในการลัดวงจร โครงสร้างตู้และบัสบาร์จะต้านทานการเสียรูปและป้องกันการรั่วไหลของส่วนโค้ง ทำให้มั่นใจได้ถึงความเสถียรของโครงข่าย

4. อินเทอร์เฟซที่สงวนไว้สำหรับการขยาย Smart Monitoring

All MNS low voltage switchgear units come standard with computer communication interfaces, enabling integration with factory automation platforms, intelligent building power distribution systems, and power plant centralized control systems. In highly automated environments—such as petrochemical plants and thermal power stations—these units facilitate remote data acquisition, operational monitoring, and fault early warning, supporting the creation of unmanned, intelligent power distribution networks.

พารามิเตอร์ทางเทคนิคพื้นฐาน

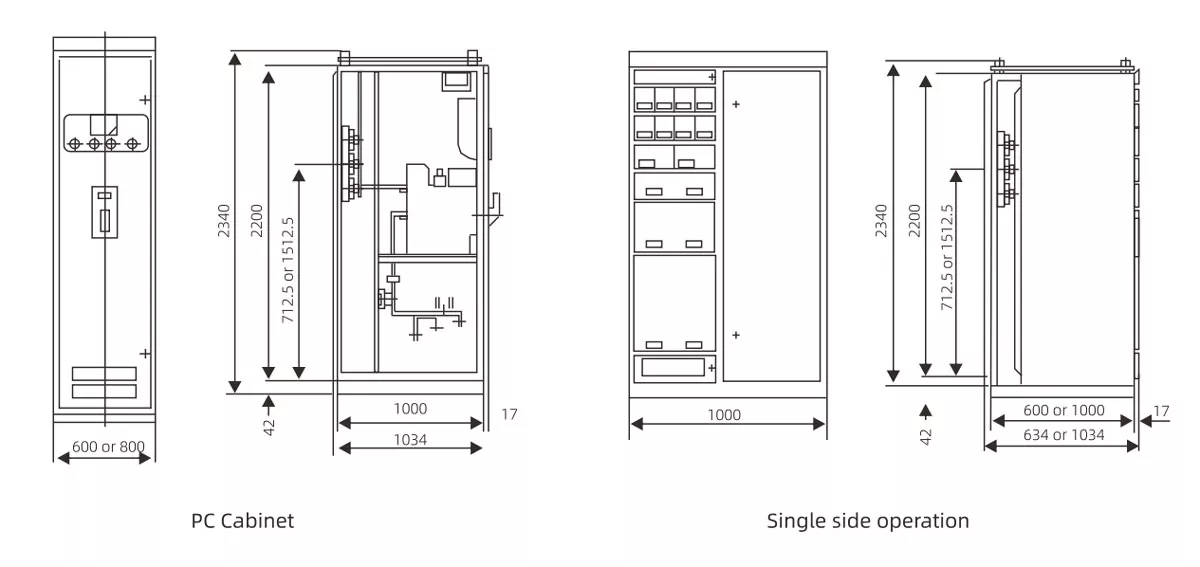

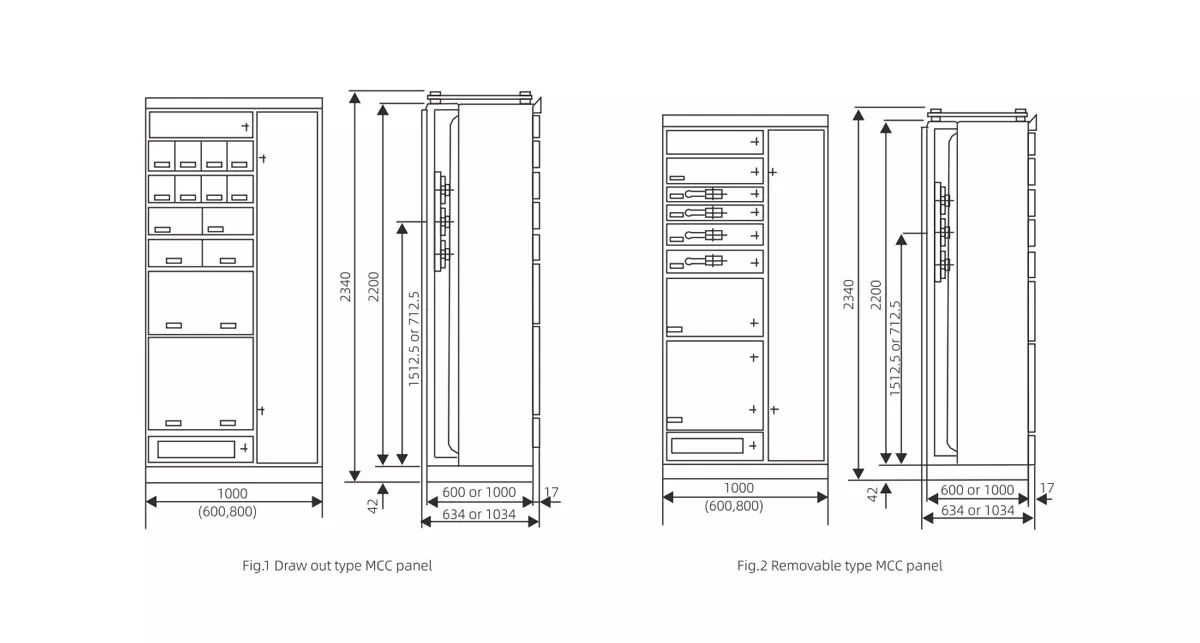

โครงสร้างภายใน

สภาพแวดล้อมที่บังคับใช้

1. อุณหภูมิแวดล้อม: -5°C ถึง +40°C; อุณหภูมิเฉลี่ย 24 ชั่วโมง ไม่เกิน 35°C

2. ระดับความสูงในการติดตั้ง: ≤2000เมตร; สำหรับใช้ภายในอาคารเท่านั้น

3. ความชื้น: ความชื้นสัมพัทธ์ ≤50% ที่ 40°C; ความชื้นสูงสุด 90% ที่ 20°C; มีคุณสมบัติป้องกันการควบแน่นเพื่อรองรับความผันผวนของอุณหภูมิ

4. การติดตั้งแนวตั้ง: ความเอียงของตู้ไม่เกิน 5°

5. สถานที่ปฏิบัติงาน: ห้ามติดตั้งในพื้นที่ที่มีสารไวไฟ/วัตถุระเบิด การสั่นสะเทือนอย่างรุนแรง หรือก๊าซเคมีที่มีฤทธิ์กัดกร่อน

การใช้งานหลายอุตสาหกรรมและกรณีโครงการในโลกแห่งความเป็นจริง

กรณีที่ 1: โครงการจำหน่ายไฟฟ้าสำหรับฐานปิโตรเคมีขนาดใหญ่ในประเทศจีนตะวันออก

A chemical processing facility with an annual output of 1.2 million tons utilizes 28 units of HUAJIDIAN MNS low voltage switchgear. ระบบนี้ทำหน้าที่เป็นศูนย์ควบคุมมอเตอร์ของโรงงาน โดยรับประกันการจ่ายพลังงานอย่างต่อเนื่องไปยังถังปฏิกิริยาและปั๊มถ่ายโอน The IP41-rated cabinets effectively isolate chemical dust, reinforced busbars withstand the surge currents from motor startups, and communication interfaces integrate with the plant's DCS control system; ระบบทำงานได้อย่างเสถียรเป็นเวลา 3 ปีโดยไม่มีเหตุการณ์ไฟฟ้าลัดวงจร

กรณีศึกษาที่ 2: ระบบไฟฟ้าเสริมสำหรับโรงไฟฟ้าพลังความร้อนขนาด 300 เมกะวัตต์

ติดตั้งสวิตช์เกียร์ GCS จำนวน 35 ยูนิตเพื่อจ่ายพลังงานให้กับระบบเสริม เช่น หน่วยจ่ายน้ำ การกำจัดซัลเฟอร์ไรเซชัน และหน่วยกำจัดฝุ่น บัสบาร์หลัก 6300A รองรับการทำงานแบบเต็มโหลด ในขณะที่ความสามารถในการทนต่อการลัดวงจรสูงจะช่วยลดความผันผวนของกริดในระหว่างการสตาร์ทและปิดเครื่อง อินเทอร์เฟซอัจฉริยะเชื่อมต่อโดยตรงกับแพลตฟอร์มควบคุมส่วนกลางของโรงงาน ช่วยให้สามารถแจ้งเตือนข้อผิดพลาดแบบเรียลไทม์

HUAJIDIAN: ความแข็งแกร่งขององค์กรและการประกันคุณภาพ

แบรนด์นี้ก่อตั้งขึ้นในเมืองเหวินโจว รัฐเจ้อเจียง ในปี 1998 โดยนำเสนอผลิตภัณฑ์การส่งและจ่ายพลังงานที่ครอบคลุม รวมถึงสวิตช์เกียร์แรงดันต่ำ ริงเมนยูนิต (RMU) หม้อแปลง ตัวปรับแรงดันไฟฟ้า และเซอร์กิตเบรกเกอร์

ในฐานะซัพพลายเออร์ระยะยาวสำหรับโครงการ EPC ในประเทศและต่างประเทศ บริษัทได้รับการรับรองระบบการจัดการคุณภาพ ISO9001 และใบรับรองความปลอดภัย CE เราดำเนินกิจการโรงงานที่ได้มาตรฐานด้วยกระบวนการตรวจสอบคุณภาพครบวงจร ครอบคลุมทั้งวัตถุดิบ สินค้ากึ่งสำเร็จรูป และผลิตภัณฑ์สำเร็จรูป ชุดสวิตช์เกียร์ทุกตัวผ่านการทดสอบประสิทธิภาพทางไฟฟ้าอย่างครอบคลุมก่อนออกจากโรงงาน

ทีมงานด้านเทคนิคมืออาชีพของเราให้บริการแบบครบวงจร รวมถึงการออกแบบแผนการจ่ายไฟฟ้า คำแนะนำในการติดตั้งถึงสถานที่ และการสนับสนุนทางเทคนิคตลอดชีวิต มุ่งมั่นในคุณภาพเป็นอันดับแรก ผลิตภัณฑ์ของเราจะถูกส่งออกไปยังตลาดทั่วโลก

คำถามที่พบบ่อย

คำถามที่ 1: สวิตช์เกียร์แรงดันต่ำ HUAJIDIAN MNS สามารถขยายในภายหลังได้หรือไม่ และจำนวนวงจรสูงสุดต่อหน่วยคือเท่าใด

A1: สวิตช์เกียร์มีการออกแบบแบบโมดูลาร์เต็มรูปแบบ ช่วยให้เพิ่มหรือถอดชุดลิ้นชักการทำงานได้อย่างยืดหยุ่น แม้ว่าจะติดตั้งนอกสถานที่แล้วก็ตาม ไม่จำเป็นต้องเปลี่ยนโครงตู้ เพียงติดตั้งโมดูลลิ้นชักเพิ่มเติมก็เพียงพอแล้ว บัสบาร์หลักและบัสบาร์สาขาได้รับการติดตั้งอินเทอร์เฟซส่วนขยายที่สงวนไว้ ซึ่งช่วยลดเวลาและค่าใช้จ่ายในการอัปเกรดระบบได้อย่างมาก

คำถามที่ 2: ฉันควรเลือกระหว่างบัสบาร์สาขามาตรฐานและเสริมสำหรับระบบ GCS อย่างไร

A2: The standard branch busbar offers a peak withstand rating of 105kA/0.1s, suitable for light-load applications such as office buildings and textile factories. The reinforced version withstands 176kA/0.1s, making it ideal for high-impact short-circuit environments found in petrochemical plants, metallurgical facilities, and large power plants. Our technical team can recommend the appropriate busbar specifications free of charge based on your site's short-circuit current parameters.

คำถามที่ 3: สวิตช์เกียร์แรงดันต่ำ MNS รองรับฟังก์ชันการตรวจสอบอัจฉริยะที่ปรับแต่งเองได้หรือไม่ และโปรโตคอลการสื่อสารใดบ้างที่เข้ากันได้

A3: ตู้ทั้งหมดมีอินเทอร์เฟซการสื่อสารที่สงวนไว้และรองรับการติดตั้งโมดูลการตรวจสอบอัจฉริยะแบบกำหนดเอง Compatible with mainstream communication protocols in the power industry, they enable remote data transmission—including voltage, current, cabinet temperature, and fault signals—as well as remote control and anomaly alerts. Solutions for secondary wiring and integration with monitoring systems can also be provided upon request.

พารามิเตอร์ทางเทคนิคของวงจรหลัก (ตาม Dw45)

บันทึก:

1.กระแสของบัสบาร์แนวตั้งสูงถึง 2000A@+35℃; (+40°C พร้อมตัวทำความเย็น)

2.ระดับการป้องกันของ lP54 จะถูกนำมาพิจารณาในการออกแบบพิเศษหากจำเป็น
