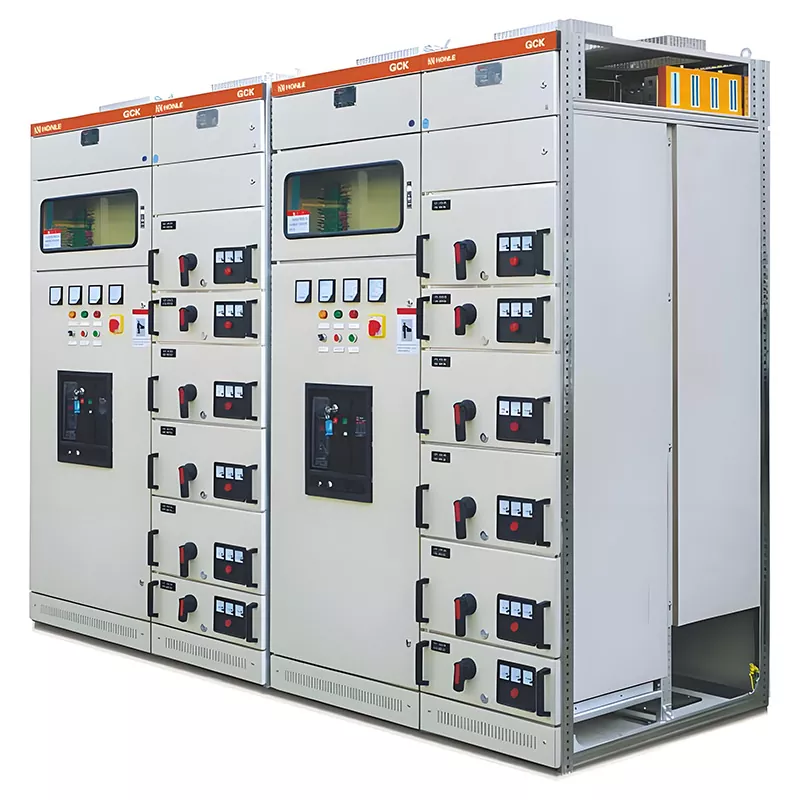

สวิตช์เกียร์แรงดันต่ำ GCK

สวิตช์เกียร์แรงดันต่ำ HUAJIDIAN GCK ใช้การออกแบบลิ้นชักแบบถอดได้เพื่อการบำรุงรักษาง่าย ช่วยให้กำหนดค่าได้อย่างยืดหยุ่น รวมถึงตู้ป้อนขาเข้า ตู้ลิ้นชักป้อน และตู้สูบจ่าย เพื่อจัดการกับการควบคุมการสตาร์ท/หยุดมอเตอร์ และการป้องกันการลัดวงจร/โอเวอร์โหลด เป็นโซลูชันแรงดันไฟฟ้าต่ำแบบโมดูลาร์กระแสหลักสำหรับห้องจ่ายไฟฟ้าที่มีความจุสูง

ในฐานะผู้ให้บริการโซลูชันการกระจายพลังงานแบบครบวงจรที่เชื่อถือได้ เรานำเสนอบริการปรับแต่งที่มีมูลค่าเพิ่มต่างๆ: ขนาดตู้ที่ไม่ได้มาตรฐาน การป้องกันการกัดกร่อน/ป้องกันความชื้นโดยเฉพาะ และการบูรณาการการสื่อสารระยะไกลและโมดูลตรวจสอบพลังงานออนไลน์ นอกจากนี้เรายังจัดให้มีการสำรวจไซต์งานก่อนโครงการฟรีเพื่อให้แน่ใจว่าอุปกรณ์สอดคล้องกับรูปแบบการโหลดของไซต์

แต่ละหน่วยมาพร้อมกับการรับรอง 3C ใบรับรองความสอดคล้องของโรงงาน และแผนผังระบบหลัก แผ่นโลหะของตู้มีการรับประกัน 2 ปี ในขณะที่ส่วนประกอบภายในเป็นไปตามมาตรฐานการรับประกันดั้งเดิมของผู้ผลิต เรายังให้คำปรึกษาด้านเทคนิคตลอดชีวิตและจัดหาอะไหล่อีกด้วย

สถานการณ์การใช้งาน

1. โรงงานอุตสาหกรรม โรงงานเคมี และโรงงานชายฝั่งที่ต้องสัมผัสกับสเปรย์เกลือ

2. อาคารพาณิชย์ขนาดใหญ่และอาคารสำนักงาน

3. โครงการขนส่งทางรถไฟในเมืองและอุโมงค์สาธารณูปโภคใต้ดินของเทศบาล

4. พื้นที่ควบคุมมอเตอร์แบบรวมศูนย์และห้องจ่ายไฟ/วัดแสงภายในเขตอุตสาหกรรม

แบบอย่าง

พารามิเตอร์ทางเทคนิคหลักทางไฟฟ้า

การออกแบบโครงสร้างและคุณลักษณะที่สำคัญ

1. ตู้ประกอบโบลต์โปรไฟล์ 8MF (ไร้การเชื่อม)

ตู้ประกอบโดยใช้โปรไฟล์และโบลต์ขึ้นรูปเย็นมาตรฐาน 8MF ทำให้เกิดโครงไร้รอยเชื่อมที่มีความแข็งแรงเชิงกลสูง สามารถทนต่อการเสียรูปที่เกิดจากแรงแม่เหล็กไฟฟ้าลัดวงจร

แผงตู้ทำจากเหล็กรีดเย็น ผ่านการดอง ฟอสเฟต และพ่นสีด้วยอิพ็อกซีไฟฟ้าสถิต เพื่อความทนทานต่อการกัดกร่อนและการเสื่อมสภาพที่เหนือกว่า มั่นใจในความทนทาน ไม่เป็นสนิม หรือสีลอกระหว่างการใช้งานระยะยาวในห้องกระจายสินค้า ช่องเจาะแบบแยกส่วนได้รับการสงวนไว้ล่วงหน้าเพื่ออำนวยความสะดวกในการอัพเกรดและแก้ไขในอนาคต

2. ลิ้นชักเชื่อมต่อความปลอดภัยสามตำแหน่ง

- ตำแหน่งบริการ: ใส่ลิ้นชักจนสุด; มีการเชื่อมต่อวงจรควบคุมทั้งหลักและวงจรรองทำให้สามารถใช้งานได้ตามปกติ

- ตำแหน่งทดสอบ: วงจรหลักถูกตัดการเชื่อมต่อ; วงจรทุติยภูมิที่จ่ายไฟสำหรับการทดสอบ/การว่าจ้างโดยไม่ต้องขับเคลื่อนโหลดดาวน์สตรีม

- ตำแหน่งที่ตัดการเชื่อมต่อ: ดึงลิ้นชักออกจนสุด วงจรหลักและวงจรทุติยภูมิถูกตัดพลังงาน จึงมั่นใจในความปลอดภัยในการบำรุงรักษาและการเปลี่ยนส่วนประกอบ

ติดตั้งกลไกการล็อคแบบกลไกที่ป้องกันการบังคับถอนออกในขณะที่ลิ้นชักถูกจ่ายไฟ ช่วยลดอันตรายด้านความปลอดภัย

ข้อดีของผลิตภัณฑ์หลัก

1. ลดต้นทุนสำหรับการขยายกำลังการผลิตและการติดตั้งเพิ่มเติม

ข้อมูลจำเพาะของตู้ลิ้นชักมาตรฐานช่วยเพิ่มความสามารถในการรับน้ำหนักได้โดยการติดตั้งโมดูลลิ้นชักเพิ่มเติม โดยไม่ต้องดัดแปลงโครงตู้หลัก ส่งผลให้ต้นทุนในการติดตั้งเพิ่มเติมต่ำกว่าตู้ GGD แบบตายตัวมาก

2. การใช้พื้นที่ที่สูงขึ้น

ด้วยขนาดภายนอกที่เหมือนกัน สวิตช์เกียร์แรงดันต่ำของ GCK รองรับวงจรขาออกได้มากกว่าตู้คงที่ถึง 60% ช่วยลดพื้นที่ที่ต้องการของห้องจ่ายไฟ และประหยัดต้นทุนด้านวิศวกรรมโยธา

3. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง

รุ่นมาตรฐานเหมาะกับสภาพแวดล้อมภายในอาคารทั่วไป ตู้ป้องกันการกัดกร่อนระดับ IP54 แบบกำหนดเองพร้อมใช้งานสำหรับสภาวะที่ไม่เอื้ออำนวย เช่น โรงงานเคมี อุโมงค์สาธารณูปโภคใต้ดิน และพื้นที่ชายฝั่งทะเลที่มีละอองเกลือสูง

4. รองรับการอัพเกรดอัจฉริยะ

สามารถเพิ่มโมดูลสำหรับการสื่อสารระยะไกลและการตรวจสอบการใช้พลังงานออนไลน์เพื่อให้สามารถอัปโหลดข้อมูลและแจ้งเตือนข้อผิดพลาดจากระยะไกลได้ ช่วยอำนวยความสะดวกในการเปลี่ยนแปลงทางดิจิทัลสำหรับโรงงานอัจฉริยะและอาคารอัจฉริยะ

ตัวอย่างโครงการในโลกแห่งความเป็นจริง

กรณีที่ 1: โรงงานเคมีปรับชายฝั่งในซานตง

เนื่องจากมีความชื้นสูงและการกัดกร่อนของเกลือ-หมอกอย่างรุนแรง โรงงานจึงได้จัดซื้อสวิตช์เกียร์แรงดันต่ำ GCK ป้องกันการกัดกร่อนระดับ IP54 ของ HUAJIDIAN จำนวน 32 เครื่อง โดดเด่นด้วยการเคลือบป้องกันการกัดกร่อนที่หนาขึ้นและการออกแบบลิ้นชักแบบปิดผนึก ตัวเครื่องทำงานอย่างต่อเนื่องเป็นเวลาสี่ปีโดยไม่มีการเสื่อมสภาพของสนิมหรือฉนวน มอเตอร์ในสายการผลิตแต่ละสายสามารถถอดออกเพื่อการบำรุงรักษาได้โดยไม่ต้องเกิดไฟฟ้าดับทั่วทั้งโรงงาน ซึ่งช่วยลดการสูญเสียที่เกี่ยวข้องกับการหยุดทำงานลงได้ 70% เมื่อเทียบกับตู้คงที่รุ่นก่อน

กรณีที่ 2: อาคารสำนักงานพาณิชย์ 38 ชั้นในมณฑลเจียงซู

ห้องจ่ายไฟฟ้าใต้ดินมีตู้มาตรฐาน IP30 จำนวน 18 ตู้ ทำหน้าที่จัดการการจ่ายไฟฟ้าสำหรับระบบ HVAC ลิฟต์ ไฟส่องสว่าง และอุปกรณ์ความปลอดภัยจากอัคคีภัย เค้าโครงลิ้นชักที่มีความหนาแน่นสูงช่วยประหยัดพื้นที่วิศวกรรมโยธาเกือบ 20 ตารางเมตรในห้องจ่ายไฟ เมื่อติดตั้งโมดูลตรวจสอบการใช้พลังงาน ฝ่ายบริหารจัดการทรัพย์สินสามารถดูข้อมูลไฟฟ้าแบบเรียลไทม์เพื่อเพิ่มประสิทธิภาพการใช้ไฟฟ้าช่วงพีค/ออฟพีค และลดค่าไฟฟ้า

คำถามที่พบบ่อย

คำถามที่ 1: สวิตช์เกียร์แรงดันต่ำ GCK สามารถใช้ในโรงงานเคมีหรือพื้นที่ชายฝั่งที่มีสภาพแวดล้อมแบบพ่นเกลือได้หรือไม่

ตอบ 1: ใช่ มีเวอร์ชันการป้องกันสูง (IP40, IP54) ให้เลือกใช้งาน โดยมีตู้เคลือบอีพ็อกซี่หนา ลิ้นชักปิดผนึก และการปรับสภาพพื้นผิวที่ทนต่อการพ่นเกลือ ทำให้เหมาะสำหรับโรงปฏิบัติงานทางเคมี อุโมงค์สาธารณูปโภคใต้ดิน และสิ่งอำนวยความสะดวกชายฝั่ง รุ่นมาตรฐาน IP30 เหมาะสำหรับห้องจ่ายไฟฟ้าภายในอาคารแบบแห้งที่ไม่มีก๊าซที่มีฤทธิ์กัดกร่อนเท่านั้น

คำถามที่ 2: อะไรคือความแตกต่างระหว่างสวิตช์เกียร์แบบถอดได้ GCK และสวิตช์เกียร์คงที่ GGD เกี่ยวกับการขยายกำลังการผลิตและจำนวนวงจรขาออก

A2: มีความแตกต่างที่สำคัญสองประการ: ประการแรก ลิ้นชัก GCK นั้นเป็นมาตรฐาน การเพิ่มโหลดใหม่เพียงแค่ต้องติดตั้งลิ้นชักเพิ่มเติมโดยไม่ต้องดัดแปลงโครงตู้ ส่งผลให้ค่าใช้จ่ายในการแก้ไขน้อยกว่าครึ่งหนึ่งของหน่วย GGD ประการที่สอง สำหรับตู้ที่มีขนาดเท่ากัน จำนวนวงจรขาออกจะเพิ่มขึ้น 60% ซึ่งช่วยลดการลงทุนด้านวิศวกรรมโยธาสำหรับห้องจ่ายไฟได้อย่างมาก
