ตู้จำหน่ายไฟฟ้าแรงต่ำ

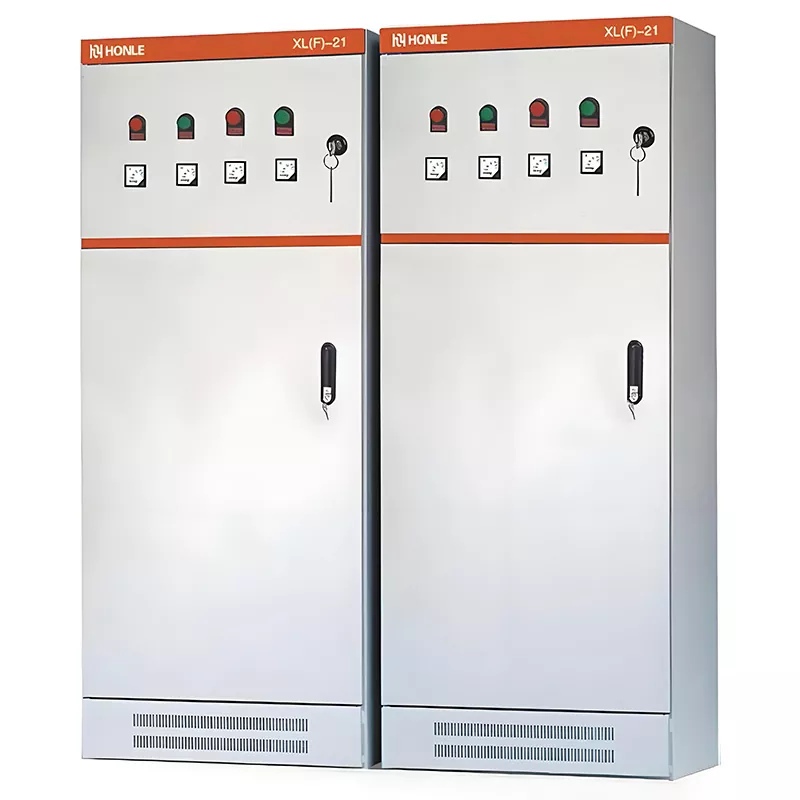

ตู้จำหน่ายไฟฟ้าแรงดันต่ำ XL(F)-21 แบบกำหนดเองของ HUAJIDIAN โดดเด่นด้วยตู้สีเทา-ขาวคลาสสิกพร้อมแถบเน้นสีส้มที่ด้านบน ประตูตู้แบ่งออกเป็นส่วนปฏิบัติการด้านบนและช่องอุปกรณ์ปิดผนึกด้านล่าง โดยมีประตูที่ล็อคได้เพื่อให้มั่นใจในความปลอดภัยในการทำงาน บานเกล็ดระบายอากาศในตัวที่ด้านล่างช่วยกระจายความร้อนและป้องกันฝุ่น

แผงด้านหน้ามาพร้อมกับตัวบ่งชี้สถานะสีแดง/เขียว (การทำงาน/ข้อผิดพลาด) มิเตอร์แรงดันและกระแสเป็นมาตรฐาน และสวิตช์กุญแจควบคุมหลัก ช่วยให้ตรวจสอบสถานะของวงจรแบบเรียลไทม์โดยไม่ต้องเปิดตู้ การติดตั้งมีความยืดหยุ่น โดยรองรับตำแหน่งติดผนังแบบสแตนด์อโลนหรือการกำหนดค่าโมดูลาร์แบบเคียงข้างกัน ทำให้เหมาะสำหรับโครงการจำหน่ายไฟฟ้าแบบหลายวงจรความจุสูง

ในฐานะซัพพลายเออร์อุปกรณ์จ่ายไฟระดับโลก HUAJIDIAN ดำเนินกิจการโรงงานของตนเอง โดยปฏิบัติตามมาตรฐาน GB/T 7251.12-2013 และ IEC 60439 อย่างเคร่งครัด ด้วยประวัติความสำเร็จของการดำเนินโครงการ ตู้เหล่านี้จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อม เช่น โรงงานอุตสาหกรรมที่เต็มไปด้วยฝุ่น อาคารพาณิชย์ และโครงสร้างพื้นฐานของเทศบาล ซึ่งตรงตามข้อกำหนดด้านความปลอดภัยสำหรับการใช้งานไฟฟ้าทางอุตสาหกรรมและโยธาอย่างเต็มรูปแบบ

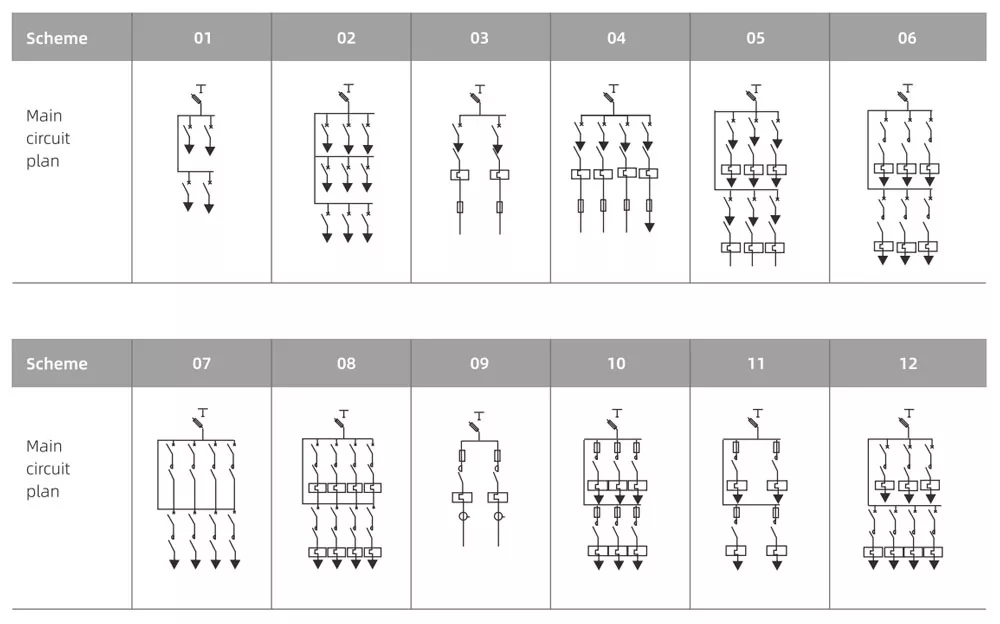

แบบอย่าง

พารามิเตอร์ทางเทคนิคหลัก

รูปภาพโดยละเอียด

ข้อดีของผลิตภัณฑ์ที่สำคัญ

1. โครงสร้างบานเกล็ดกันฝุ่นที่ได้รับการอัพเกรด

ต่างจากตู้ XL-21 มาตรฐาน รุ่น XL(F) มีการปิดผนึกที่ข้อต่อตู้อย่างเหมาะสมและบานเกล็ดด้านล่างที่ได้รับการปรับปรุง การออกแบบนี้รับประกันการระบายอากาศในขณะที่ปิดกั้นฝุ่นและความชื้น ซึ่งช่วยลดความเสี่ยงของการลัดวงจรและการเสื่อมสภาพของส่วนประกอบ ทำให้เหมาะสำหรับการประชุมเชิงปฏิบัติการที่มีฝุ่นมากในอุตสาหกรรมต่างๆ เช่น การหล่อ สิ่งทอ และการตัดเฉือน

2. ระบบป้องกันความปลอดภัยหลายชั้น

การป้องกันแบบคู่ (โอเวอร์โหลด ไฟฟ้าลัดวงจร และไฟรั่ว) สำหรับเบรกเกอร์วงจรหลักและแยก มีไฟแสดงสถานะข้อผิดพลาดสีแดงสำหรับการแจ้งเตือนด้วยภาพทันทีเกี่ยวกับความผิดปกติของวงจร การต่อสายดินอย่างอิสระสำหรับประตูตู้ โครง และบัสบาร์ทองแดง รวมกับการออกแบบกราวด์ที่เป็นกลางแยกจากกัน ช่วยลดความเสี่ยงที่ตู้จะมีไฟฟ้า กลไกการล็อคแบบคู่ (กุญแจควบคุมหลัก + ล็อคประตูแบบกลไก) ช่วยให้มั่นใจว่าไฟฟ้าจะถูกล็อคในระหว่างการบำรุงรักษา ป้องกันการทำงานโดยไม่ตั้งใจขณะใช้งานอยู่

3. บัสบาร์ทองแดงที่มีความบริสุทธิ์สูงประหยัดพลังงานและทนทาน

การกำหนดค่ามาตรฐานโดยใช้บัสบาร์ทองแดงแข็ง TMY มาตรฐานแห่งชาติ (GB) นำเสนอการนำไฟฟ้าที่เหนือกว่าและความสามารถในการรับกระแสไฟฟ้าสูง ช่วยให้เกิดความร้อนน้อยที่สุดในระหว่างการใช้งานโหลดเต็มระยะยาว การเจาะรูบัสบาร์ที่ได้มาตรฐานและการเดินสายแยกที่เป็นระเบียบช่วยลดความต้านทานต่อการสัมผัส จึงช่วยลดการสูญเสียพลังงานและค่าไฟฟ้าเมื่อเวลาผ่านไป

4. ตัวเลือกการปรับแต่งและการจัดหาที่ยืดหยุ่น

โรงงาน HUAJIDIAN รองรับการจัดหา 2 รูปแบบ ได้แก่ ตู้ประกอบเต็มรูปแบบที่ติดตั้งส่วนประกอบมาตรฐานแห่งชาติ หรือการขายตู้เปล่าที่มาพร้อมกับวัสดุเสริมครบชุด (บัสบาร์ทองแดง ล็อคประตู รางยึด) ขนาดตู้ ระดับการป้องกัน และวงจรภายในสามารถปรับแต่งได้ตามความต้องการเฉพาะ

สภาพแวดล้อมที่บังคับใช้

1. อุณหภูมิแวดล้อม: -5°C ถึง +40°C; อุณหภูมิเฉลี่ย 24 ชั่วโมงไม่เกิน 35°C;

2. ระดับความสูงในการติดตั้ง: ≤2000m; โซลูชันการลดพิกัดสำหรับการใช้งานในระดับความสูง

3. ความชื้นแวดล้อม: ความชื้นสัมพัทธ์ ≤90% (ที่ 20°C ไม่มีการควบแน่น); สามารถติดตั้งพัดลมลดความชื้นได้ในสภาพแวดล้อมการทำงานที่มีความชื้น

4. สถานการณ์ต้องห้าม: ไม่เหมาะสำหรับการใช้งานกลางแจ้ง ไม่เหมาะสำหรับสภาพแวดล้อมที่มีก๊าซที่มีฤทธิ์กัดกร่อนสูงหรือบรรยากาศที่ไวไฟ/ระเบิดได้ ตู้ป้องกันการระเบิดแบบพิเศษจำเป็นสำหรับโซนอันตรายจากการระเบิด

กรณีศึกษาการใช้งานจริง

กรณีที่ 1: การประชุมเชิงปฏิบัติการปั่นด้ายสิ่งทอขนาดใหญ่ (สภาพแวดล้อมทางอุตสาหกรรมที่มีฝุ่น)

ผู้ผลิตสิ่งทอรายใหญ่ในประเทศรายหนึ่งซื้อตู้จำหน่ายไฟฟ้าแรงดันต่ำ HUAJIDIAN XL(F)-21 400A จำนวน 16 เครื่อง เพื่อใช้ในสายการผลิตแบบปั่นด้าย เวิร์คช็อปนี้สร้างสำลีและฝุ่นจำนวนมากตลอดทั้งปี ด้วยบานเกล็ดป้องกันฝุ่นระดับ IP30 ที่อัปเกรดแล้ว อุปกรณ์จึงทำงานอย่างต่อเนื่องเป็นเวลาหนึ่งปีโดยไม่มีฝุ่นสะสมหรือไฟฟ้าลัดวงจร ลดความถี่ในการบำรุงรักษาลง 60% เมื่อเทียบกับยูนิต XL-21 มาตรฐาน ตู้หลายตู้เชื่อมต่อแบบขนานกับระบบควบคุมเครื่องปั่นด้าย 48 เครื่องจากส่วนกลาง ช่วยให้ตรวจสอบได้เป็นหนึ่งเดียวและแก้ไขปัญหาได้อย่างรวดเร็ว

กรณีศึกษาที่ 2: อาคารสำนักงานพาณิชย์แบบผสมผสานสูง (สถานการณ์โครงสร้างพื้นฐานโยธา)

อาคารสำนักงานเชิงพาณิชย์สูง 22 ชั้นแห่งหนึ่งมีตู้จ่ายไฟหลัก HUAJIDIAN 630A แปดตู้ และตู้กระจายสาขายี่สิบสี่ตู้ สภาพแวดล้อมภายในอาคารเหมาะสมกับระดับการป้องกัน IP30 มาตรฐาน ในขณะที่อุปกรณ์แสดงผลแบบหันหน้าไปทางด้านหน้าจะช่วยลดภาระงานในการตรวจสอบตามปกติ การออกแบบสายดินที่เป็นอิสระช่วยป้องกันไฟฟ้าสถิตไม่ให้รบกวนอุปกรณ์อิเล็กทรอนิกส์ในสำนักงานที่มีความละเอียดอ่อน และโครงสร้างตั้งพื้นติดกับผนังเข้ากันได้อย่างลงตัวกับปล่องยกไฟฟ้าแบบแคบของอาคาร

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างตู้กันฝุ่น XL (F)-21 และตู้กระจายสินค้า XL-21 มาตรฐาน?

ตอบ: XL (F)-21 เป็นรุ่นอัพเกรดกันฝุ่นของ HUAJIDIAN; โดยมีแถบปิดผนึกที่ตะเข็บตู้และบานเกล็ดกันฝุ่นที่ฐาน ซึ่งให้การต้านทานฝุ่นที่เหนือกว่า เหมาะสำหรับโรงงานที่มีฝุ่นมาก เช่น โรงงานสิ่งทอหรืองานหล่อ XL-21 มาตรฐานให้การป้องกัน IP30 ขั้นพื้นฐานเท่านั้นโดยไม่มีการป้องกันฝุ่นเพิ่มเติม ทำให้เหมาะสำหรับสภาพแวดล้อมที่สะอาด เช่น อาคารสำนักงาน

คำถามที่ 2: ความจุกระแสไฟฟ้าสูงสุดและจำนวนวงจรย่อยสำหรับตู้จำหน่ายไฟฟ้าแรงดันต่ำมาตรฐานคือเท่าใด ขยายความจุได้หรือไม่?

ตอบ: ตู้มาตรฐานรองรับระดับสวิตช์หลักได้สูงถึง 630A และสามารถรองรับวงจรย่อยได้ 6 ถึง 12 วงจร ขึ้นอยู่กับความกว้างของตู้ สำหรับความต้องการความจุที่สูงขึ้น สามารถเชื่อมต่อตู้หลายตู้แบบขนานได้โดยไม่จำเป็นต้องดัดแปลงโครงสร้างเพิ่มเติม

คำถามที่ 3: เป็นไปได้ไหมที่จะซื้อเฉพาะตู้เปล่าและติดตั้งส่วนประกอบเอง มีอุปกรณ์เสริมอะไรบ้าง?

ตอบ: HUAJIDIAN มีตู้เปล่า XL (F)-21 สำหรับการซื้อแยกต่างหาก พร้อมด้วยอุปกรณ์เสริมในการติดตั้ง เช่น บัสบาร์ทองแดง TMY, ล็อคกันขโมย, ราง DIN และแผงขั้วต่อ มีขนาดมาตรฐานพร้อมใช้งาน และตู้ที่ไม่ได้มาตรฐานสามารถปรับแต่งตามแบบของคุณได้
