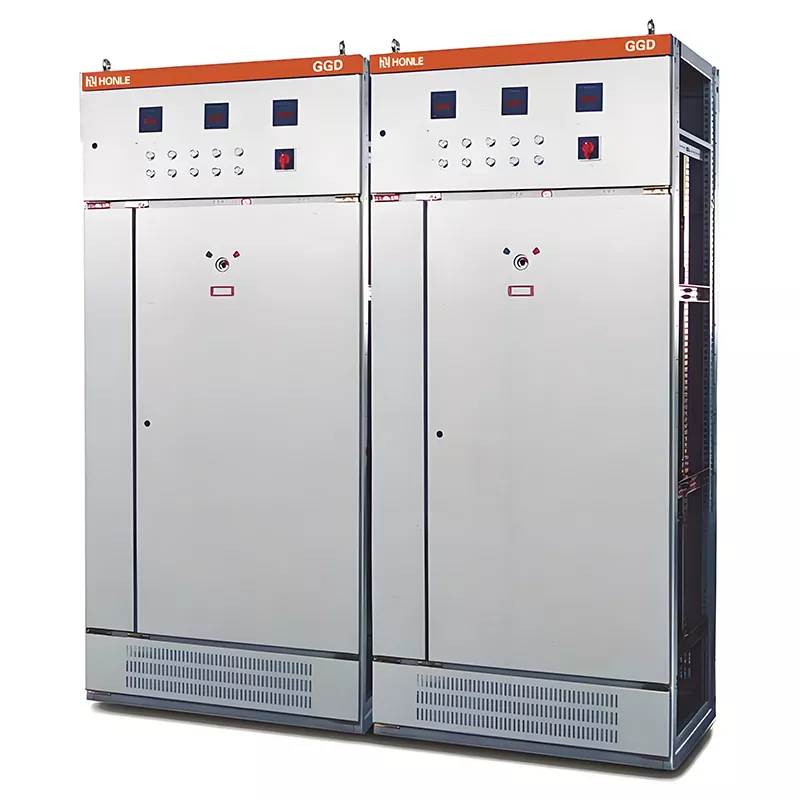

GGD สวิตช์แรงดันต่ำ

สวิตช์เกียร์แรงดันต่ำ HUAJIDIAN GGD ผสมผสานประสบการณ์การผลิตมานานหลายทศวรรษ สายการผลิตที่ได้มาตรฐาน และการควบคุมคุณภาพอย่างเข้มงวด สร้างความสมดุลระหว่างความปลอดภัย ความทนทาน และความจำเป็นในการอัพเกรดอัจฉริยะ ตอบสนองความต้องการการจ่ายพลังงานทั่วทั้งภาคอุตสาหกรรม เชิงพาณิชย์ ที่อยู่อาศัย และโครงสร้างพื้นฐานด้านพลังงาน ได้รับการพิสูจน์แล้วว่ามีเสถียรภาพในหลายโครงการในโลกแห่งความเป็นจริงและได้รับการรับรองอย่างเต็มรูปแบบ อุปกรณ์ดังกล่าวนำเสนอโซลูชั่นที่คุ้มค่าและยาวนานแก่ลูกค้าในประเทศและต่างประเทศสำหรับการจ่ายพลังงานไฟฟ้าแรงดันต่ำ

เราดำเนินกิจการโรงงานผลิตที่ครอบคลุมของเราเอง โดยมีโรงงานที่ใช้โลหะแผ่น สายการผลิต และการควบคุมคุณภาพทุกกระบวนการ รวมถึงการทดสอบอายุเมื่อเปิดเครื่อง ผลิตภัณฑ์มาพร้อมกับการรับรอง 3C ใบรับรองความสอดคล้องของโรงงาน และแผนผังระบบที่สมบูรณ์ ในฐานะซัพพลายเออร์ระดับโลกที่เชื่อถือได้ เราเสนอทางเลือกในการปรับแต่ง เช่น ขนาดที่ไม่ได้มาตรฐาน การออกแบบที่ป้องกันการกัดกร่อน/การระเบิด และการอัปเกรดการกระจายสินค้าอัจฉริยะ ควบคู่ไปกับบริการแบบ end-to-end รวมถึงการสำรวจไซต์งาน การเพิ่มประสิทธิภาพโซลูชัน และคำแนะนำในการติดตั้ง การดำเนินโครงการที่ประสบความสำเร็จจำนวนมากได้ตรวจสอบความน่าเชื่อถือของอุปกรณ์ รวมถึงความสามารถในการทนต่อการลัดวงจร ระดับการป้องกันต่างๆ และการแยกแบบแบ่งส่วน

ภาพรวมผลิตภัณฑ์

ซีรีส์ GGD ประกอบด้วยตู้จ่ายไฟแรงดันต่ำแบบคงที่ภายในอาคารที่พัฒนาโดย HUAJIDIAN โดยออกแบบให้สอดคล้องกับมาตรฐานแห่งชาติ GB7251 และมาตรฐานสากล IEC60439:

1 โครงข่ายไฟฟ้าที่ใช้งานได้: ความถี่อุตสาหกรรม 50Hz, ระบบจำหน่ายแรงดันไฟฟ้าพิกัด 400V

2 ช่วงปัจจุบัน: 630A–3150A; ความจุบัสบาร์หลักสูงถึง 3150A (ปรับได้ตามคำขอ)

ฟังก์ชันหลัก 3 ประการ: การกระจายกำลัง การป้องกันการโอเวอร์โหลดและการลัดวงจร และการควบคุมการสตาร์ท/หยุดมอเตอร์

4 การกำหนดค่าที่ยืดหยุ่น: สามารถใช้ร่วมกับตู้ป้อนขาเข้า ตู้ป้อนขาออก และตู้ชดเชยพลังงานรีแอกทีฟ เพื่อสร้างระบบจำหน่ายไฟฟ้าแรงดันต่ำแบบบูรณาการ

5 สถานการณ์การใช้งาน: โรงไฟฟ้า สถานีไฟฟ้าย่อย ไซต์อุตสาหกรรมและเหมืองแร่ โรงงานแปรรูปอาหาร อาคารพาณิชย์ และอาคารที่พักอาศัยสูง

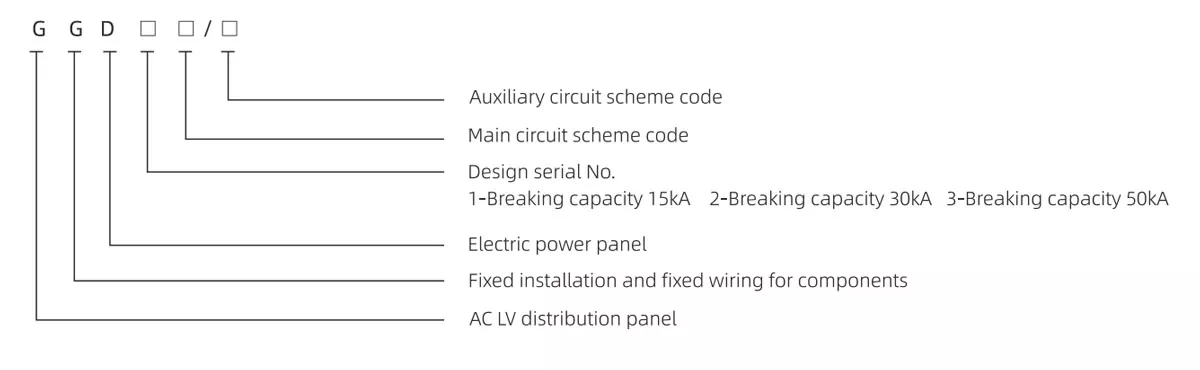

แบบอย่าง

ความสามารถในการผลิตของ HUAJIDIAN

1. เวิร์กช็อปโลหะแผ่นโดยเฉพาะ: จัดการกระบวนการตัด ดัด และขึ้นรูปตู้

2. สายการประกอบชิ้นส่วนเฉพาะทาง: ขั้นตอนการประกอบที่ได้มาตรฐานเพื่อลดข้อผิดพลาดของมนุษย์

3. การตรวจสอบวัสดุที่เข้ามาอย่างครอบคลุม: การคัดกรองบัสบาร์ทองแดง เซอร์กิตเบรกเกอร์ แผ่นเหล็ก และส่วนประกอบฉนวนอย่างเข้มงวดเมื่อเข้ามา

4. การทดสอบการเบิร์นอินของผลิตภัณฑ์สำเร็จรูป: ตู้แต่ละตู้ผ่านการทดสอบการเบิร์นอินตามโหลดก่อนออกจากโรงงานเพื่อกำจัดข้อผิดพลาดที่แฝงอยู่

5. เอกสารการจัดส่งที่สมบูรณ์: แต่ละหน่วยมาพร้อมกับใบรับรองความสอดคล้องของโรงงาน การรับรอง 3C เต็มรูปแบบ และแผนผังระบบหลักและรองที่ปรับแต่งเอง

นอกเหนือจากผลิตภัณฑ์มาตรฐานแล้ว เรายังนำเสนอบริการปรับแต่งแบบครบวงจรในที่เดียว: ขนาดที่ไม่ได้มาตรฐาน การอัพเกรดการป้องกันการกัดกร่อนหรือการระเบิด และการติดตั้งโมดูลการสื่อสารระยะไกลและระบบตรวจสอบการใช้พลังงาน เรายังจัดให้มีการสำรวจนอกสถานที่ การเพิ่มประสิทธิภาพแผนผัง และคำแนะนำด้านเทคนิคถึงสถานที่สำหรับการติดตั้ง

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

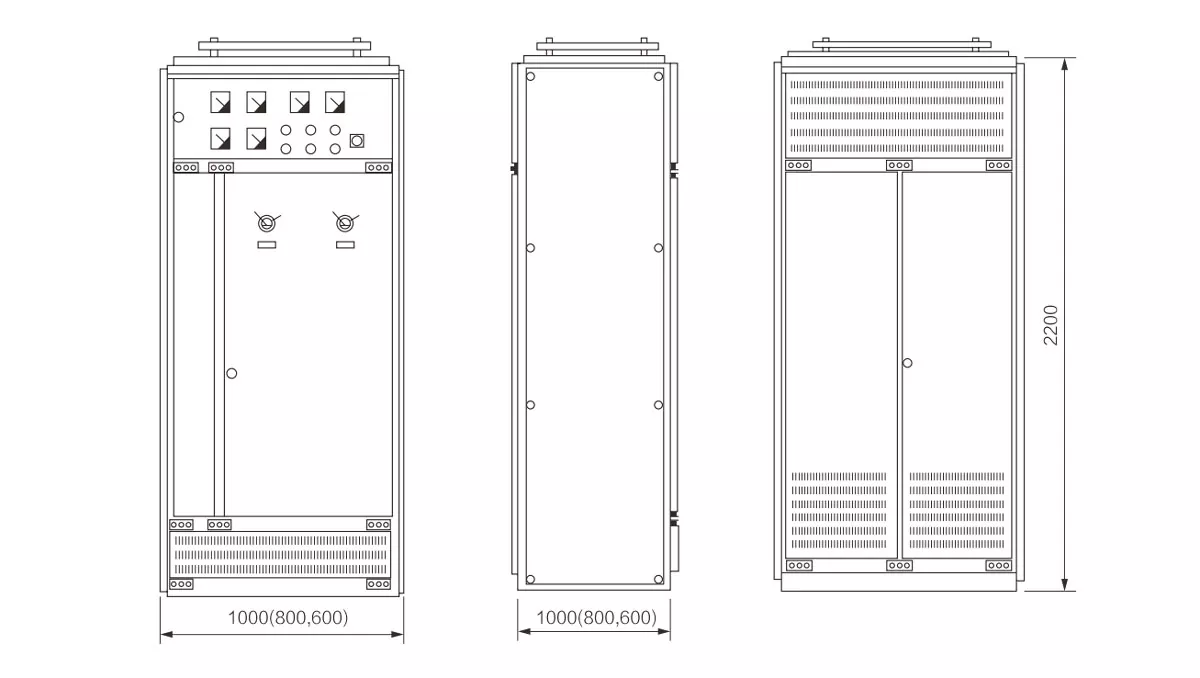

การออกแบบโครงสร้างตู้โมดูลาร์

1. โครงตู้และแผง

โปรไฟล์โครงสร้างมีรูยึดมาตรฐานแบบโมดูลาร์ที่เจาะไว้ล่วงหน้า 20 มม. และใช้ชุดประกอบแบบสลักเกลียวแทนการเชื่อมแบบกว้างขวาง ช่วยให้มั่นใจได้ถึงความแข็งแรงเชิงกลสูงที่สามารถทนต่อแรงแม่เหล็กไฟฟ้าที่เกิดขึ้นระหว่างเหตุการณ์ไฟฟ้าลัดวงจรได้ ประตูตู้และแผงด้านข้างสร้างจากเหล็กรีดเย็นคุณภาพสูง 1.5–2.0 มม. ผ่านกระบวนการ 2 ชั้น (กำจัดฟอสเฟต/สนิมตามด้วยการเคลือบผงอิพ็อกซีไฟฟ้าสถิต) เพื่อให้มั่นใจถึงความต้านทานต่อกรดและด่างและความทนทานในระยะยาวต่อการลอกหรือการเกิดสนิม

2. ช่อง Busbar ด้านบน

ห้องบัสบาร์แบบปิดผนึกอิสระที่ด้านบนสุดของบัสบาร์หลักทองแดง T2 ยึดด้วยแคลมป์บัสบาร์ PPO ที่ทนไฟ (พิกัดความต้านทานความร้อน 120°C) ช่องแยกนี้ประกอบด้วยข้อผิดพลาดของบัสบาร์ที่อาจเกิดขึ้น เพื่อป้องกันความเสียหายต่อส่วนประกอบที่อยู่ในส่วนด้านล่าง

3. ช่องอเนกประสงค์ด้านหน้า

พื้นที่การทำงานด้านหน้าแบ่งออกเป็นส่วนดูเครื่องมือและส่วนการทำงานของสวิตช์ หน้าต่างโปร่งใสช่วยให้สามารถอ่านเครื่องมือและตรวจสอบสถานะสวิตช์ได้โดยไม่ต้องเปิดประตู โดยผสานรวมเซอร์กิตเบรกเกอร์ คอนแทคเตอร์ เครื่องมือ และไฟแสดงสถานะ เพื่ออำนวยความสะดวกในการกระจายพลังงานแบบหลายวงจร

4. ช่องใส่สายเคเบิลด้านล่าง

ห้องสายไฟอิสระที่ด้านล่างมีพอร์ตเข้า/ออกสายเคเบิลแบบตัดล่วงหน้าและบานเกล็ดระบายอากาศ สายไฟและสายไฟควบคุมแยกจากกันเพื่อป้องกันการรบกวนระหว่างการบำรุงรักษา ในขณะที่รูระบายอากาศหนาแน่นที่ฐานจะลดอุณหภูมิการทำงานภายในลงอย่างต่อเนื่อง

ข้อดีของผลิตภัณฑ์หลัก

1. ประสิทธิภาพความปลอดภัยไฟฟ้าลัดวงจรที่เหนือกว่า

สวิตช์เกียร์แรงดันต่ำ GGD รองรับกระแสไฟในระยะเวลาอันสั้นได้สูงถึง 50kA; การเลือกบัสบาร์และส่วนประกอบได้ผ่านการทดสอบจำลองสำหรับการเพิ่มขึ้นของอุณหภูมิลัดวงจร ในกรณีที่เกิดไฟฟ้าลัดวงจรอย่างกะทันหัน โครงสร้างตู้ยังคงไม่มีรูปร่างและบัสบาร์ทองแดงจะไม่ละลาย ซึ่งช่วยลดความเสี่ยงในการเกิดเพลิงไหม้ในระบบจำหน่ายไฟฟ้าได้อย่างมาก ทำให้เหมาะสำหรับโรงงานที่มีโหลดอิมพัลส์กำลังสูง เช่น โรงถลุงแร่และไซต์งานอุตสาหกรรมหนัก

2. การแยกส่วนและการป้องกันไฟฟ้าช็อตที่ครอบคลุม

การป้องกัน IP30 มาตรฐานช่วยป้องกันวัตถุแปลกปลอมที่มีขนาดใหญ่กว่า 2.5 มม. เข้าไป และการสัมผัสชิ้นส่วนที่มีไฟฟ้าโดยไม่ตั้งใจ บัสบาร์ ยูนิตการทำงาน และช่องใส่สายเคเบิลถูกแยกออกจากกันโดยสิ้นเชิง เพื่อให้แน่ใจว่าข้อผิดพลาดในโซนหนึ่งจะไม่แพร่กระจายไปยังโซนอื่นๆ คุณสมบัติตัดไฟที่เชื่อมต่อประตูซึ่งเป็นอุปกรณ์เสริมช่วยลดความเสี่ยงจากไฟฟ้าช็อตระหว่างการบำรุงรักษา

3. การออกแบบทางเข้าด้านหน้าเพื่อการขยายและการปรับเปลี่ยนที่มีต้นทุนต่ำ

นำเสนอโครงร่างการเข้าถึงด้านหน้าแบบเต็ม ส่วนประกอบทั้งหมดได้รับการติดตั้งที่ด้านหน้า การเปลี่ยนชิ้นส่วนหรือสายเคเบิลไม่จำเป็นต้องถอดแผงด้านหลังออก รูยึดแบบโมดูลาร์ที่ได้มาตรฐานช่วยให้ขยายกำลังการผลิตในอนาคตได้โดยไม่ต้องดัดแปลงเฟรม ซึ่งช่วยลดค่าใช้จ่ายที่เกี่ยวข้องกับการหยุดทำงานและการติดตั้งเพิ่มเติม

4. ช่วงอุณหภูมิกว้าง เหมาะสำหรับสภาวะการทำงานที่รุนแรง

สวิตช์เกียร์แรงดันต่ำ GGD มาตรฐานเหมาะสำหรับสภาพแวดล้อมทั่วไปตั้งแต่ -5°C ถึง +40°C ตู้ที่ได้รับการจัดอันดับ IP54 ได้รับการออกแบบมาเพื่อสภาพแวดล้อมที่มีความชื้นสูง มีฝุ่นหรือมีฤทธิ์กัดกร่อน เช่น โรงงานเคมีและโรงจอดรถใต้ดิน เพื่อให้มั่นใจว่าการทำงานจะมีเสถียรภาพแม้ในพื้นที่ที่มีความผันผวนของอุณหภูมิอย่างมาก

สถานการณ์การใช้งาน

1. ภาคอุตสาหกรรม: โลหะวิทยาและเหมืองแร่ โรงงานผลิตเครื่องจักร สวนอุตสาหกรรมเคมี และการประชุมเชิงปฏิบัติการการแปรรูปอาหาร การกระจายและควบคุมกำลังสำหรับเครื่องมือกล เครื่องอัดอากาศ และมอเตอร์พัดลม

2. อาคารพาณิชย์และที่อยู่อาศัย: อาคารพักอาศัยสูง อาคารพาณิชย์ และห้องกระจายสินค้าใต้ดินของอาคารสำนักงาน การจ่ายไฟและการควบคุมแสงสว่าง เครื่องปรับอากาศส่วนกลาง และปั๊มดับเพลิง

3. โครงสร้างพื้นฐานด้านไฟฟ้า: โรงไฟฟ้าขนาดเล็กถึงขนาดกลางและสถานีไฟฟ้าย่อยระดับภูมิภาค ระบบจำหน่ายไฟฟ้าแรงต่ำแบบสมบูรณ์สำหรับอุปกรณ์เสริมในโรงงาน

กรณีโครงการในโลกแห่งความเป็นจริง

1. โครงการ GGD ความจุสูงทำลายล้างขนาด 50kA สำหรับโรงถลุงแร่กานซู

โรงถลุงโลหะที่ไม่ใช่เหล็กทางตะวันตกเฉียงเหนือของจีนได้จัดซื้อสวิตช์เกียร์ GGD ความจุสูงของ HUAJIDIAN 1200A จำนวน 48 เครื่อง เพื่อทำหน้าที่เป็นตู้กระจายสินค้าหลักสำหรับโรงงานแห่งนี้ ซึ่งโรงงานแห่งนี้เผชิญกับกระแสไฟกระชากที่มีโหลดสูงและข้อกำหนดการป้องกันไฟฟ้าลัดวงจรที่เข้มงวด อุปกรณ์ทำงานอย่างต่อเนื่องเป็นเวลาสามปีโดยไม่มีการเสียรูปของตู้หรือข้อผิดพลาดจากความร้อนสูงเกินไปของบัสบาร์ ทีมงานของเราจัดการกระบวนการทั้งหมด รวมถึงการสำรวจไซต์ การเพิ่มประสิทธิภาพโซลูชัน และคำแนะนำในการติดตั้งถึงสถานที่

2. โครงการ GGD ที่ทนต่อการกัดกร่อน IP54 สำหรับอุทยานเคมีชายฝั่ง

สถานีสูบน้ำใต้ดินที่อุทยานเคมีชายฝั่งได้จัดหาสวิตช์เกียร์ป้องกันการกัดกร่อนระดับ IP54 แบบกำหนดเองจำนวน 26 ยูนิต เพื่อให้ทนทานต่อความชื้นสูงและก๊าซที่มีฤทธิ์กัดกร่อน เราอัพเกรดกระบวนการเคลือบและติดตั้งเคเบิลแกลนด์แบบปิดผนึก อุปกรณ์ทำงานได้อย่างเสถียรเป็นเวลา 24 เดือนโดยไม่มีปัญหาเรื่องสนิมหรือการเสื่อมสภาพของฉนวน

คำถามที่พบบ่อย

คำถามที่ 1: บริการปรับแต่งอะไรบ้างที่สวิตช์เกียร์แรงดันต่ำ HUAJIDIAN GGD รองรับ

A1: พื้นที่การปรับแต่งหลักสามส่วน: 1 การปรับแต่งมิติ: การปรับขนาดตู้ (ความยาว ความกว้าง ความสูง) เพื่อให้พอดีกับพื้นที่เฉพาะของห้องจ่ายไฟ 2) การอัพเกรดการป้องกัน: ระดับ IP40/IP54, การเคลือบป้องกันการกัดกร่อน และการเสริมโครงสร้างที่ป้องกันการระเบิด เหมาะสำหรับโรงงานเคมีและการทำเหมือง 3 การอัพเกรดอัจฉริยะ: การติดตั้งความสามารถในการสื่อสารระยะไกลล่วงหน้า การตรวจสอบการใช้พลังงาน และอุปกรณ์ชดเชยพลังงานรีแอกทีฟอัตโนมัติ บริการฟรี ได้แก่ การสำรวจนอกสถานที่ การเพิ่มประสิทธิภาพการวาดภาพ และคำแนะนำในการติดตั้งนอกสถานที่

คำถามที่ 2: เอกสารคุณสมบัติใดบ้างที่รวมอยู่ในการส่งมอบหน่วย HUAJIDIAN GGD แต่ละหน่วย

A2: มีเอกสารอย่างเป็นทางการครบชุดให้ในการจัดส่ง: ใบรับรองความสอดคล้องของโรงงาน รายงานการรับรองบังคับ 3C ฉบับสมบูรณ์ แผนผังระบบไฟฟ้า แผนผังเค้าโครงบัสบาร์ และรายการข้อกำหนดเฉพาะของส่วนประกอบโดยละเอียด เอกสารทั้งหมดเป็นไปตามมาตรฐานการยอมรับของระบบโครงข่ายไฟฟ้าในประเทศและข้อกำหนดสำหรับการประมูลโครงการในต่างประเทศ

คำถามที่ 3: ตู้ IP30 มาตรฐานและตู้เสริม IP54 แตกต่างกันอย่างไร

A3: รุ่นมาตรฐาน IP30 เหมาะสำหรับห้องกระจายสินค้าที่สะอาดและแห้งในโรงไฟฟ้า อาคารสำนักงาน และโรงงานเครื่องจักรทั่วไป โดยให้การป้องกันจากวัตถุแข็งขนาดใหญ่เป็นหลัก รุ่น IP54 ให้การป้องกันน้ำกระเซ็นและฝุ่นละเอียด ทำให้เหมาะสำหรับสภาพแวดล้อมชื้นหรือกัดกร่อน เช่น ห้องสูบน้ำใต้ดิน โรงงานเคมีชายฝั่ง และเหมืองแร่ที่มีฝุ่นมาก หน่วยเหล่านี้มีปะเก็นซีล ช่องเสียบสายเคเบิลกันน้ำ และการเคลือบป้องกันสนิมที่ได้รับการปรับปรุง
