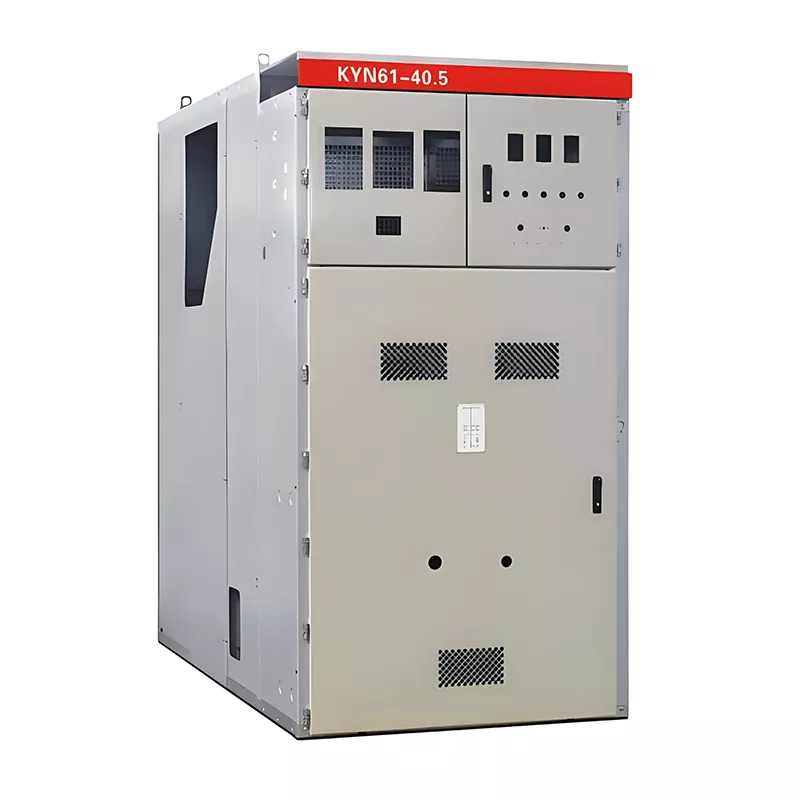

KYN61-40.5 33kV แผงสวิตช์เกียร์ VCB ภายในอาคาร

Huajidian เป็นผู้ผลิตอุปกรณ์ไฟฟ้าเฉพาะทางที่อุทิศให้กับการวิจัยและพัฒนา การผลิต และการปรับแต่ง การออกแบบโซลูชันชุดสวิตช์เกียร์แรงสูงและแรงต่ำครบชุด สวิตช์เกียร์ VCB ภายในอาคาร KYN61-40.5 33kV ทั้งหมด ซีรีส์แผงผ่านกระบวนการผลิตแบบบูรณาการในแนวตั้งที่ครอบคลุมจากการออกแบบและแผ่นงานอิสระ การผลิตโลหะไปจนถึงการประกอบไฟฟ้าแรงสูง ทั้งหมดนี้อยู่ภายในโรงงานผลิตที่ได้มาตรฐานของเราเอง เป็นผลิตภัณฑ์จาก ในฐานะผู้ผลิตอุปกรณ์ไฟฟ้าระดับมืออาชีพ สวิตช์เกียร์นี้ได้รับการติดตั้งและใช้งานสำเร็จแล้ว โครงการด้านวิศวกรรมจำนวนมากทั่วประเทศจีน รวมถึงโครงข่ายไฟฟ้า สิ่งอำนวยความสะดวกด้านอุตสาหกรรมและเหมืองแร่ และข้อมูล ศูนย์ต่างๆ—ที่ซึ่งความเสถียรในการปฏิบัติงานได้รับการตรวจสอบผ่านแอปพลิเคชันในโลกแห่งความเป็นจริง นอกจากนี้เรายังนำเสนอ บริการกำหนดค่าและกำหนดขนาดที่กำหนดเองให้กับลูกค้าทั่วโลก

สวิตช์เกียร์ที่ปิดด้วยโลหะหุ้มเกราะแบบถอดออกได้ KYN61-40.5 (33kV ภายในอาคาร 33kV) สามารถจับคู่กับ KYN28A-12 ได้ ตู้เสริม (โดยเฉพาะตู้รุ่น AH6 หรือ AT3 ที่ออกแบบมาสำหรับวงจรขาออกของหม้อแปลง) ทำหน้าที่เป็น เป็นส่วนประกอบหลักภายในระบบจำหน่ายแรงดันไฟฟ้าปานกลาง 12kV/33kV, 50Hz AC โดยส่วนใหญ่จะรับพลังงานจาก ด้านหม้อแปลงไฟฟ้าและจ่ายไฟฟ้าแบบขั้นลงไปยังโหลดปลายน้ำอย่างปลอดภัย หน้าที่ของมันได้แก่ การตรวจสอบพารามิเตอร์ทางไฟฟ้าแบบเรียลไทม์ การป้องกันการโอเวอร์โหลดของสายและการลัดวงจร และการลัดวงจร การควบคุมการสลับเบรกเกอร์ ผลิตภัณฑ์นี้นำเสนอโครงสร้างปิดหุ้มด้วยเกราะโลหะทั้งตัวซึ่งมีฉนวนอากาศ อัตราความปลอดภัยที่โดดเด่นและความน่าเชื่อถือในการปฏิบัติงานทำให้เป็นอุปกรณ์สำคัญที่ขาดไม่ได้สำหรับ สถานีไฟฟ้าย่อยที่ทันสมัยและระบบจำหน่ายไฟฟ้าอุตสาหกรรม

ตารางพารามิเตอร์พื้นฐานของผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิคหลัก

1. แรงดันไฟฟ้า: 12kV (เข้ากันได้กับโครงข่ายไฟฟ้า 10kV มาตรฐาน ฉนวนอุปกรณ์ได้รับการออกแบบสำหรับ 40.5kV, ตรงตามข้อกำหนดสำหรับสภาพการทำงาน 33kV)

2. กระแสไฟที่ได้รับการจัดอันดับ: 630A (ใช้ได้กับทั้งบัสบาร์หลักและเบรกเกอร์ที่มาพร้อมกัน)

3. ความถี่ที่กำหนด: 50Hz.

4. พิกัดแรงดันไฟฟ้าทนไฟ: ความถี่ไฟฟ้าทนแรงดันไฟฟ้า 1 นาที: 42kV (ลงกราวด์ / เฟสต่อเฟส); สายฟ้า แรงดันไฟฟ้าทนแรงกระตุ้น: 75kV (ลงกราวด์ / เฟสต่อเฟส)

5. ความสามารถในการทำลายไฟฟ้าลัดวงจร: สามารถเลือกเบรกเกอร์วงจรได้ตามความต้องการเฉพาะ โดยมี ช่วงพิกัดทำลาย 20kA ถึง 31.5kA

6. ระดับการป้องกัน (ระดับ IP): ทั้งตู้: IP4X; ช่องเซอร์กิตเบรกเกอร์ (เมื่อเปิดประตู): IP2X

7. มาตรฐานที่ใช้บังคับ: GB 3906, IEC 62271-200 และข้อกำหนดอื่น ๆ สำหรับสวิตช์เกียร์แรงดันปานกลางและแรงสูง

การออกแบบโครงสร้างตู้

1. ช่องใส่อุปกรณ์และรีเลย์ด้านบน: มีมิเตอร์วัดกำลังอเนกประสงค์ในตัว อุปกรณ์แสดงผลแบบไลฟ์ไลน์ และไฟแสดงสถานะการทำงาน ช่วยให้สามารถตรวจสอบพารามิเตอร์ทางไฟฟ้าแบบเรียลไทม์ออนไลน์ เช่น แรงดันไฟฟ้าและ ปัจจุบัน

2. ช่องตัดวงจรกลาง (พื้นที่ทำงานหลัก): ติดตั้งเบรกเกอร์สูญญากาศแบบถอดได้ 630A ที่จับการทำงานของลูกโซ่แบบกลไกและตัวบ่งชี้สถานะ สามารถถอนหน่วยถอนออกได้หมด ช่วยให้สามารถบำรุงรักษาทางเข้าด้านหน้าได้โดยไม่จำเป็นต้องปิดตู้ทั้งหมด จึงช่วยลดค่าใช้จ่ายลงได้อย่างมาก เวลาบำรุงรักษาไฟฟ้าดับ

3. ช่องใส่สายเคเบิลด้านล่าง: มีพื้นที่ภายในกว้างขวางเพื่ออำนวยความสะดวกในการกำหนดเส้นทางและการเดินสายไฟของสายเคเบิลขาออก รวมถึงการตรวจสอบและบำรุงรักษาในภายหลัง

ข้อดีของผลิตภัณฑ์

แผงสวิตช์เกียร์ VCB ภายในอาคาร KYN61-40.5 33kV มาพร้อมกับการประสานทางกล "การป้องกันห้าประการ" ที่สมบูรณ์ ระบบ ระบบนี้กำจัดอันตรายที่อาจเกิดขึ้นซึ่งเกี่ยวข้องกับข้อผิดพลาดในการปฏิบัติงาน เช่น อุบัติเหตุได้อย่างมีประสิทธิภาพ การเปิดหรือปิดเบรกเกอร์ การปิดสวิตช์กราวด์ในขณะที่วงจรยังมีกระแสไฟฟ้าอยู่ หรือการเปิด ประตูตู้ในขณะที่วงจรทำงานอยู่—จึงช่วยป้องกันอุบัติเหตุด้านความปลอดภัยที่เกิดจากมนุษย์ สินค้าสำเร็จแล้ว ผ่านมาตรฐานการยอมรับการเชื่อมต่อโครงข่ายสำหรับอุตสาหกรรมไฟฟ้าในประเทศ

สถานการณ์การใช้งานผลิตภัณฑ์

1. ห้องกระจาย 10kV ภายในสถานีไฟฟ้าย่อยในเขตเมืองและโครงการปรับปรุงเทศบาล

2. สถานีจ่ายไฟฟ้าหลักภายในบริเวณโรงงานของการทำเหมืองแร่ขนาดใหญ่และหนัก อุตสาหกรรมโลหะวิทยา

3. สถานที่ที่ต้องการความน่าเชื่อถือสูง การจ่ายไฟอย่างต่อเนื่อง เช่น อาคารพาณิชย์สูง อาคารเกรด A โรงพยาบาลระดับอุดมศึกษา และศูนย์ข้อมูลไอดีซี

กรณีศึกษาทางวิศวกรรมในโลกแห่งความเป็นจริง

ในปี 2024 Huajidian ทำหน้าที่เป็นซัพพลายเออร์โครงการอย่างเป็นทางการ และดำเนินการปรับปรุงสถานีย่อยการขุด 33kV ใน ภาคเหนือของจีน โครงการนี้เกี่ยวข้องกับการจัดซื้อแผงสวิตช์เกียร์ VCB ภายในอาคาร KYN61-40.5 33kV จำนวน 18 ชุด ใช้เพื่ออัพเกรดวงจรจ่ายไฟสำหรับหม้อแปลง AT3 สองตัวภายในศูนย์การขุด

1. ความเป็นมาของโครงการ

สวิตช์เกียร์แบบคงที่ขนาด 35kV รุ่นเก่าที่มีอยู่ประสบปัญหาจากการเสื่อมสภาพของฉนวนและก่อให้เกิดความเสี่ยงที่สำคัญต่ออาร์ค ข้อบกพร่อง ด้วยเหตุนี้ เจ้าของจึงเลือกสวิตช์เกียร์แบบถอดได้แบบหุ้มเกราะของ Huajidian เพื่อทดแทนอุปกรณ์ที่ล้าสมัย และยกระดับมาตรฐานความปลอดภัยของระบบจำหน่ายไฟฟ้าบริเวณเหมือง

2. ผลการดำเนินงาน

อุปกรณ์ทำงานอย่างต่อเนื่องภายใต้โหลดเต็มเป็นเวลา 12 เดือนโดยไม่มีข้อผิดพลาดที่ไม่คาดคิด ที่สามารถถอนได้ โครงสร้างรถเข็นลดระยะเวลาของงานบำรุงรักษาตามปกติจากเดิม 8 ชั่วโมงเหลือเพียง 2.5 ชั่วโมง นอกจากนี้ ระบบเชื่อมต่อกัน "Five-Prevention" ยังป้องกันความเสี่ยงที่อาจเกิดขึ้นจากข้อผิดพลาดในการปฏิบัติงานได้สำเร็จสามประการ ระหว่างการตรวจสอบอุปกรณ์ประจำปี หลังจากการทดสอบระยะที่ 1 ประสบความสำเร็จ ลูกค้าก็ทำการติดตามผล การสั่งซื้ออุปกรณ์จ่ายไฟฟ้าสำหรับการขยายโรงงานระยะที่ 2 ของโรงงาน ซึ่งจะทำให้ได้รับการตรวจสอบในโลกแห่งความเป็นจริง ประสิทธิภาพของผลิตภัณฑ์ภายใต้สภาวะการใช้งานหนัก

คำถามที่พบบ่อย

คำถามที่ 1: สำหรับโครงการอุตสาหกรรมเฉพาะทาง Huajidian สามารถปรับพารามิเตอร์การลัดวงจรของ KYN61-40.5 ได้ สวิตช์เกียร์?

ตอบ 1: ใช่ จากพารามิเตอร์การลัดวงจรเฉพาะของโครงข่ายไฟฟ้าของไซต์โครงการ เราสามารถติดตั้งสุญญากาศได้ เซอร์กิตเบรกเกอร์ที่มีข้อกำหนดเฉพาะที่แตกต่างกันเพื่อปรับแต่งความสามารถในการตัดกระแสไฟในช่วง 20kA ถึง 31.5kA ทั้งหมด พารามิเตอร์ที่กำหนดเองปฏิบัติตามทั้งมาตรฐานแห่งชาติของจีนและมาตรฐาน IEC อย่างเคร่งครัดและครบถ้วน หน่วยสวิตช์เกียร์ผ่านการทดสอบอย่างเข้มงวดก่อนจัดส่งโรงงาน

คำถามที่ 2: อะไรคือความแตกต่างหลักระหว่างรุ่นสวิตช์เกียร์ KYN61-40.5 (33kV) และรุ่นมาตรฐาน KYN28A-12 (10kV)

A2: KYN61-40.5 ได้รับการออกแบบให้ตรงตามมาตรฐานฉนวน 33kV/40.5kV; มันมีพาร์ติชั่นภายในที่หนาขึ้นและ โครงสร้างเสริมแรงป้องกันส่วนโค้ง ทำให้เหมาะสำหรับสายเข้าและออกของหม้อแปลงเป็นหลัก สถานีย่อยระดับ 33kV KYN28A-12 ได้รับการออกแบบมาสำหรับสายจ่ายไฟฟ้ามาตรฐาน 10kV ตู้ทั้งสองรุ่นสามารถทำได้ สามารถบูรณาการและติดตั้งแบบเคียงข้างกันภายในสถานีย่อยเดียวกัน—เหมือนกับโซลูชันบูรณาการ AH6—เพื่อสร้าง ชุดสวิตช์เกียร์ที่สมบูรณ์

คำถามที่ 3: Huajidian ให้คำแนะนำในการติดตั้งและการสนับสนุนด้านเทคนิคหลังการขายหลังจากการจัดส่งหรือไม่ KYN61-40.5 33kV แผงสวิตช์เกียร์ VCB ภายในอาคาร?

A3: เราจัดให้มีการตรวจสอบพารามิเตอร์ทางเทคนิคของโครงการฟรีก่อนการผลิต สำหรับการสั่งซื้อมาตรฐานเรา เสนอคำแนะนำทางเทคนิคระยะไกลสำหรับการติดตั้ง สำหรับโครงการวิศวกรรมขนาดใหญ่เราก็จัดให้วิศวกรได้ เพื่อเยี่ยมชมไซต์โครงการเพื่อทดสอบการใช้งานถึงสถานที่ โดยอาจมีการเจรจาตามสถานที่ตั้งของโครงการ

แนวปฏิบัติสำหรับคู่ค้าจัดซื้อจัดจ้าง

ผู้ซื้อทั่วโลกสามารถนัดเวลาเยี่ยมชมโรงงานของเราได้ คุณสามารถปรึกษากับทีมขาย Huajidian เกี่ยวกับข้อกำหนดในการปรับแต่งส่วนบุคคล เช่น ขนาดตู้และการกำหนดค่าส่วนประกอบ เพื่อสร้าง โซลูชันสวิตช์เกียร์ขาออกของหม้อแปลงที่ออกแบบตามความต้องการซึ่งสอดคล้องกับมาตรฐานโครงข่ายไฟฟ้าในพื้นที่ของคุณโดยสมบูรณ์
