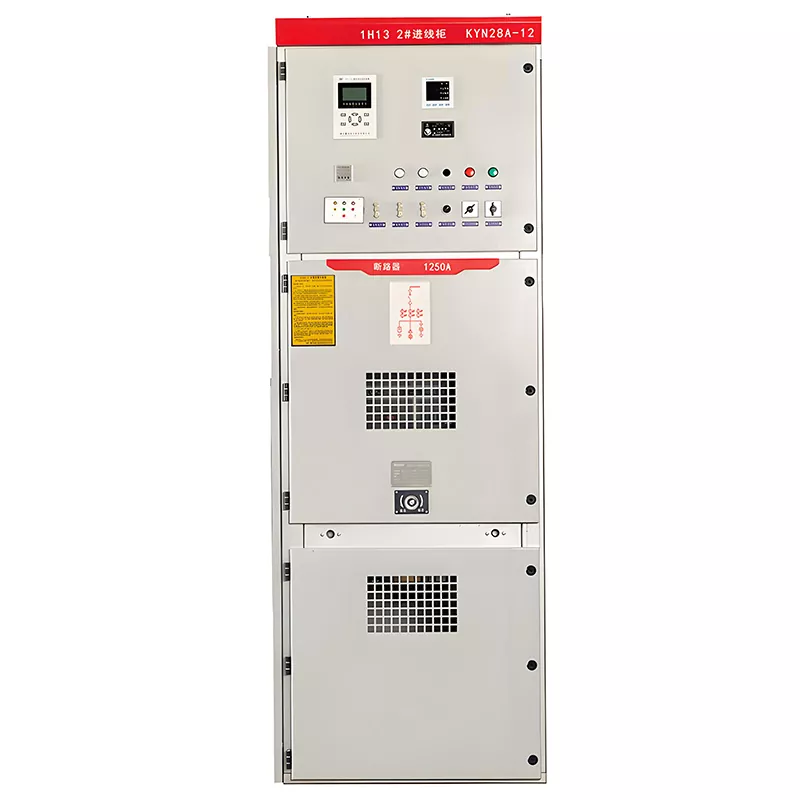

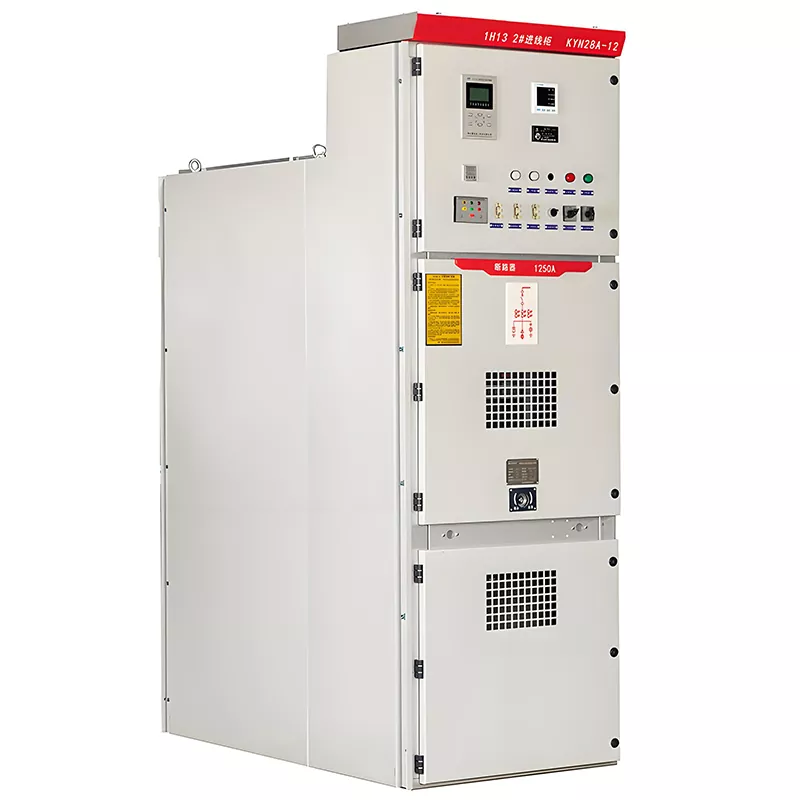

แผงสวิตช์เกียร์ VCB ในร่มแรงดันปานกลาง 11kV

แผงสวิตช์เกียร์ VCB ในร่มแรงดันปานกลาง Huajidian 11kV เป็นพลังงานที่สมบูรณ์หุ้มด้วยโลหะและถอดออกได้ การประกอบการกระจาย มีการใช้กันอย่างแพร่หลายในโรงไฟฟ้า สถานประกอบการอุตสาหกรรมและเหมืองแร่ และสถานีไฟฟ้าย่อย อำนวยความสะดวกในการรับ การกระจาย การวัด การควบคุม และการป้องกันพลังงานไฟฟ้า มันเป็นอุดมคติ เหมาะสำหรับการใช้งาน เช่น การส่งกำลังจากชุดเครื่องกำเนิดไฟฟ้าขนาดเล็กถึงขนาดกลาง พลังงานในโรงงานและเหมือง การกระจายและการสตาร์ทมอเตอร์ไฟฟ้าแรงสูง เหมาะอย่างยิ่งสำหรับการกระจายแบบแบ่งส่วนบัสบาร์เดี่ยว โครงการที่การใช้พื้นที่อย่างมีประสิทธิภาพและการบำรุงรักษาทางเข้าด้านหน้าที่สะดวกเป็นข้อกำหนดที่สำคัญ ที่ ตู้มีโครงสร้างติดผนังแบบพิเศษที่ออกแบบมาเพื่อการเข้าถึงการบำรุงรักษาด้านหน้าเท่านั้น พร้อมกับ หม้อแปลงเครื่องมือเฉพาะ การดำเนินการบำรุงรักษาทั้งหมดสามารถทำได้จากด้านหน้าของตู้

Huajidian เป็นองค์กรเทคโนโลยีขั้นสูงที่อุทิศให้กับการวิจัยและพัฒนา การผลิต และการขายระบบส่งกำลังและ อุปกรณ์กระจายสินค้าซึ่งหยั่งรากลึกในศูนย์กลางอุตสาหกรรมไฟฟ้าเหวินโจว บริษัทได้รับคุณภาพ ISO9001 การรับรองการจัดการและการรับรอง CE และถือสิทธิบัตรผลิตภัณฑ์มากมาย ในเดือนมกราคม พ.ศ. 2569 บริษัทได้จัดงาน การประชุมสรุปประจำปี ต่อมาในปีเดียวกันนั้น ได้มีการจัดแสดงในงาน Mexico Power & Energy Show โดยใช้ประโยชน์จาก ผลิตภัณฑ์สวิตช์เกียร์ที่เป็นกรรมสิทธิ์ของบริษัทเพื่อขยายการแสดงตนในตลาดละตินอเมริกา

ข้อได้เปรียบของผลิตภัณฑ์ที่สำคัญ:

1.  การเลือกเซอร์กิตเบรกเกอร์แบบยืดหยุ่น

หน่วยนี้เข้ากันได้กับเซอร์กิตเบรกเกอร์สุญญากาศ VS1 ในประเทศ ในขณะเดียวกันก็รองรับการรวมเข้ากับเบรกเกอร์นำเข้าอีกด้วย เบรกเกอร์เช่น ABB VD4, Siemens 3AH5 และ GE VB2 ความยืดหยุ่นนี้ทำให้เหมาะสมกับทั้งความทันสมัย ของสถานีย่อยที่มีอายุมากและการปรับแต่งโครงการใหม่

2.  การป้องกันตู้ที่ทนทาน

ตัวตู้สร้างจากแผ่นเหล็กเคลือบอลูมิเนียมสังกะสี มีสี RAL7032 หรือ RAL7035 ให้เลือก แผนงาน ตู้มีระดับการป้องกันโดยรวมที่ IP4X (พร้อมช่องภายในระดับ IP2X) ให้การป้องกันฝุ่นและน้ำกระเซ็นที่มีประสิทธิภาพเพื่อความปลอดภัยในการปฏิบัติงานสูง

3. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง

เหมาะสำหรับอุณหภูมิแวดล้อมตั้งแต่ -30°C ถึง +50°C และระดับความสูงในการติดตั้ง ≤2500 ม. มันทำงานได้อย่างเสถียร ในสภาวะชื้นโดยมีความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤95% และค่าเฉลี่ยรายเดือน ≤90%

มาตรฐานและพารามิเตอร์ทางเทคนิคที่ใช้บังคับ

1. มาตรฐานที่ใช้บังคับ

IEC298, GB3906-91, IEC62271-200

2. พารามิเตอร์ทางไฟฟ้า

3. ชั้นฉนวน

กรณีศึกษาการใช้งานจริง

โครงการอัพเกรดการจำหน่ายไฟฟ้าในเขตเหมืองแร่เม็กซิโกตอนกลาง (แล้วเสร็จในปี 2569)

ในระหว่างที่ Huajidian เข้าร่วมงาน Mexico Power Exhibition ปี 2026 บริษัทได้ลงนามในสัญญากับท้องถิ่น องค์กรเหมืองแร่แบบเปิดขนาดกลางเพื่อจัดหาแผงสวิตช์เกียร์ VCB ในร่มแรงดันปานกลาง 11kV จำนวน 32 ยูนิต เหล่านี้ ได้มีการจัดวางหน่วยปรับปรุงระบบจำหน่ายไฟฟ้าในโรงงานเสริมแร่และพื้นที่เหมืองแร่ สถานีย่อย

อุปกรณ์ดั้งเดิมประกอบด้วยสวิตช์เกียร์แบบจุ่มน้ำมันที่ล้าสมัย ซึ่งกินพื้นที่ขนาดใหญ่ การบำรุงรักษาแบบเข้าถึงด้านหลัง และมีแนวโน้มที่จะเสื่อมสภาพของฉนวนเนื่องจากความชื้นในพื้นที่ที่มีฝนตกและชื้น สิ่งแวดล้อม สำหรับโปรเจ็กต์นี้ ลูกค้าเลือกการออกแบบตู้บำรุงรักษาด้านหน้าที่ติดตั้งวงจร ABB VD4 เบรกเกอร์; ตัวตู้เคลือบอะลูมิเนียมสังกะสีแบบปิดผนึกได้รับการคัดเลือกเป็นพิเศษเพื่อให้ทนทานต่อความชื้นสูงในท้องถิ่น สภาพภูมิอากาศ หลังจากการทดสอบการใช้งาน ระบบอนุญาตให้มีการบำรุงรักษาแบบเฉพาะจุดโดยไม่ต้องใช้ไฟฟ้าทั้งหมด การปิดระบบส่งผลให้อัตราความล้มเหลวของอุปกรณ์ลดลง 70% ต่อมาลูกค้าจึงวาง คำสั่งเพิ่มเติมสำหรับโครงการขยายโรงงาน

คำถามที่พบบ่อย

คำถามที่ 1: สำหรับการปรับปรุงสถานีย่อยที่มีอายุมาก แผงสวิตช์เกียร์ VCB ในร่มแรงดันปานกลาง Huajidian 11kV นี้สามารถให้บริการได้หรือไม่ เป็นการทดแทนโดยตรงสำหรับสวิตช์เกียร์แบบแช่น้ำมันรุ่นเก่าหรือไม่?

A1: ใช่ สามารถทำได้ ผลิตภัณฑ์นี้เข้ากันได้กับเบรกเกอร์วงจรต่างๆ รวมถึง VS1, ABB VD4 และ Siemens 3AH5 series—และผู้ผลิตสามารถปรับเค้าโครงตู้ภายในให้ตรงกับขนาดการติดตั้งดั้งเดิมได้ นี้ ไม่จำเป็นต้องมีการดัดแปลงทางวิศวกรรมโยธาอย่างกว้างขวาง จึงทำให้วงจรการก่อสร้างโดยรวมสั้นลง

คำถามที่ 2: ภายใต้สภาวะการทำงานมาตรฐาน รอบการบำรุงรักษาที่แนะนำสำหรับ Huajidian 11kV VCB คือเท่าใด สวิตช์เกียร์?

A2: โดยปกติแล้ว แนะนำให้ทำการตรวจสอบด้วยสายตาเป็นประจำทุกปี โดยมีการทดสอบความทนทานต่อไฟฟ้าแรงสูงและเครื่องขัดขวางสุญญากาศ การตรวจสอบดำเนินการทุกๆ 3 ถึง 5 ปี ด้วยการออกแบบการบำรุงรักษาด้านหน้า ทำให้สามารถให้บริการถึงสถานที่ได้ โดยไม่จำเป็นต้องถอดชุดตู้ออก

คำถามที่ 3: สำหรับโครงการที่ตั้งอยู่ในระดับความสูง (เกิน 2,000 เมตร) Huajidian สามารถจัดหาโมเดลที่ปรับแต่งตามความต้องการได้หรือไม่ ตามเงื่อนไขเฉพาะเหล่านั้นหรือไม่?

A3: รุ่นมาตรฐานเหมาะสำหรับระดับความสูงไม่เกิน 2,500 เมตร สำหรับ โครงการที่มีระดับความสูงเป็นพิเศษ สามารถปรับแต่งหน่วยด้วยระยะห่างตามผิวฉนวนที่เพิ่มขึ้นและอัปเกรดได้ ทนต่อพารามิเตอร์แรงดันไฟฟ้า มีเอกสารการทดสอบโรงงานที่กำหนดเองที่เกี่ยวข้องให้พร้อมๆ กัน

คุณสมบัติผลิตภัณฑ์

แผงสวิตช์เกียร์ VCB ในร่มแรงดันปานกลาง Huajidian 11kV ทั้งหมดผ่านการทดสอบจากโรงงานตามปกติอย่างครอบคลุมก่อน การส่งมอบพร้อมกับรายงานการทดสอบที่สมบูรณ์ ชุดผลิตภัณฑ์ทั้งหมดมีระบบการจัดการคุณภาพ ISO 9001 การรับรอง การรับรองการส่งออก CE และสิทธิบัตรการออกแบบโครงสร้างอิสระจำนวนมาก ลูกค้าทั่วโลกได้รับประโยชน์ ตั้งแต่คำแนะนำการเขียนแบบทางเทคนิค การให้คำปรึกษาในการติดตั้งถึงสถานที่ และบริการจัดหาอะไหล่หลังการรับประกัน ให้บริการโดยทีมงานหลังการขายมืออาชีพของ Huajidian ดังนั้นจึงตอบโจทย์ความต้องการในการบำรุงรักษาหลังการขายสำหรับ โครงการจำหน่ายไฟฟ้าทั้งในและต่างประเทศ
