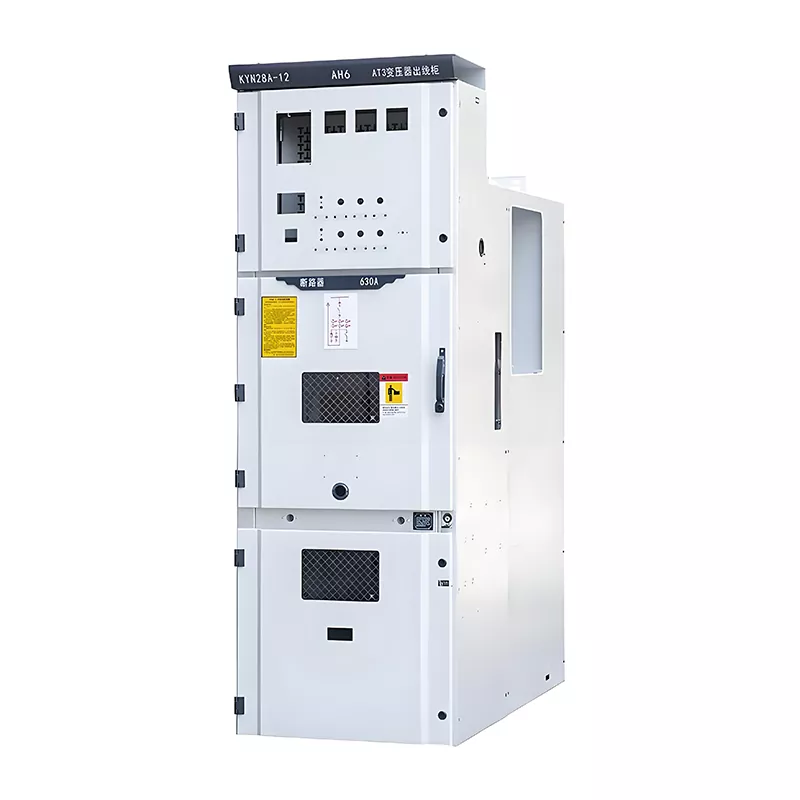

สวิตช์เกียร์แรงดันปานกลาง lv และ mv 24kV

สวิตช์เกียร์แรงดันไฟฟ้าปานกลาง Huajidian 24kV lv และ mv ทำหน้าที่เป็นองค์ประกอบหลักของการกระจายแรงดันไฟฟ้าปานกลาง โครงสร้างพื้นฐานภายในระบบไฟฟ้าอุตสาหกรรมและสาธารณูปโภค ผลิตในประเทศจีน อุปกรณ์ได้รับประโยชน์จากการเจริญเติบโต กระบวนการผลิตและระบบการควบคุมคุณภาพที่เข้มงวดซึ่งช่วยให้มั่นใจได้ถึงประสิทธิภาพสูงสุด การใช้อัน การออกแบบฉนวนอากาศ หน่วยหลีกเลี่ยงความเสี่ยงด้านสิ่งแวดล้อมและภาระการบำรุงรักษาสูงที่มักเกี่ยวข้อง ระบบฉนวนแก๊สแบบดั้งเดิม เมื่อจับคู่กับเซอร์กิตเบรกเกอร์สุญญากาศประสิทธิภาพสูง จะช่วยให้ครอบคลุม การจัดการและการควบคุมความปลอดภัยตลอดกระบวนการจ่ายไฟทั้งหมด ผลิตภัณฑ์รองรับสองระบบ การกำหนดค่า—บัสบาร์เดี่ยวและบัสบาร์เดี่ยวแบบแบ่งส่วน—ให้ความยืดหยุ่นในการปรับให้เข้ากับแหล่งจ่ายไฟ สถาปัตยกรรมโครงการกระจายสินค้าทุกขนาดตั้งแต่เล็กไปจนถึงใหญ่ สอดคล้องกับในประเทศและ มาตรฐานสากล รวมถึง IEC 62271-200, GB 3906, DL 404 และ DIN VDE 0670 - อุปกรณ์นี้รับประกันความเสถียรและ การดำเนินงานที่สอดคล้องกับตลาดทั่วโลกที่หลากหลาย

ในฐานะผู้ผลิตอุปกรณ์จำหน่ายไฟฟ้าแรงสูงและแรงต่ำโดยเฉพาะ Huajidian ให้ความสำคัญเป็นอย่างยิ่ง เพิ่มทั้งการปฏิบัติจริงและความปลอดภัยของผลิตภัณฑ์ สวิตช์เกียร์ 24kV นี้แก้ไขข้อบกพร่องทั่วไปของ อุปกรณ์แบบดั้งเดิม เช่น โครงสร้างที่แข็งแกร่ง พื้นที่ขนาดใหญ่ การบำรุงรักษาที่ยากลำบาก และความสามารถในการปรับขนาดที่จำกัด ใช้ประโยชน์จากการออกแบบโมดูลาร์แบบบูรณาการ วิธีการนี้ตอบสนองความต้องการแหล่งจ่ายไฟมาตรฐานสูงของ การพัฒนาอุตสาหกรรมสมัยใหม่และโครงการปรับปรุงโครงข่ายไฟฟ้าในเมืองให้ทันสมัย

ข้อดีของผลิตภัณฑ์ที่สำคัญ

1. การป้องกันความปลอดภัยหลายชั้น: ไม่มีความเสี่ยงในการปฏิบัติงาน

อุปกรณ์นี้ติดตั้งระบบเชื่อมต่อทางกล "Five-Prevention" ที่เชื่อถือได้สูง นี้ ระบบช่วยลดความเสี่ยงของข้อผิดพลาดในการปฏิบัติงานได้อย่างมีประสิทธิภาพ เช่น การสลับเบรกเกอร์โดยไม่ตั้งใจ (การเปิดหรือปิด) การปิด) การต่อสายดินขณะมีกระแสไฟอยู่ หรือการปิดเซอร์กิตเบรกเกอร์ในขณะที่สวิตช์กราวด์ทำงานอยู่—โดยการใช้งาน อินเตอร์ล็อคทางกลบังคับในทุกขั้นตอนการปฏิบัติงานที่สำคัญ ตู้ตู้รักษามาตรฐาน ระดับการป้องกัน IP4X ภายใต้สภาวะการทำงานปกติ โดยที่ประตูช่องเซอร์กิตเบรกเกอร์เปิดอยู่ ระดับการป้องกันยังคงอยู่ที่ IP2X สิ่งนี้ช่วยป้องกันฝุ่นและเศษเล็กเศษน้อยอย่างมีประสิทธิภาพในขณะที่ปกป้อง ไม่ให้บุคลากรสัมผัสกันโดยไม่ได้ตั้งใจ จึงช่วยเพิ่มความปลอดภัยในการปฏิบัติงานในสถานที่ปฏิบัติงานได้อย่างมากและสร้างความมั่นใจใน เสถียรภาพในการทำงานในระยะยาวของอุปกรณ์

2. ตัวเลือกโครงสร้างคู่: ปรับให้เข้ากับสถานการณ์ที่หลากหลาย

เพื่อจัดการกับสภาวะที่ซับซ้อนซึ่งมักพบในไซต์ก่อสร้าง Huajidian มีลิ้นชักสองประเภทที่แตกต่างกัน ตัวเลือกโครงสร้าง: ติดตั้งตรงกลางและตั้งพื้น โครงสร้างที่ติดตั้งตรงกลางมีการออกแบบที่กะทัดรัดทำให้ เหมาะสำหรับห้องจ่ายไฟฟ้าภายในอาคารที่มีพื้นที่จำกัด ในทางกลับกันโครงสร้างแบบตั้งพื้น มีความสามารถในการรับน้ำหนักและความเสถียรที่เหนือกว่า ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมโดยเฉพาะ ด้วยการรับน้ำหนักสูงและการสั่นสะเทือนที่สำคัญ ความสามารถรอบด้านของโครงสร้างนี้ช่วยให้สามารถกำหนดค่าแบบกำหนดเองได้ตามความต้องการ ความต้องการเฉพาะของอุตสาหกรรมและที่ตั้งโครงการต่างๆ ทำให้มั่นใจได้ถึงฟังก์ชันการใช้งานอเนกประสงค์และเป็นสากล ความสามารถในการปรับตัวในการใช้งานที่หลากหลาย

3. การออกแบบแบบแยกส่วน: อำนวยความสะดวกด้าน O&M และการขยายในอนาคต

สวิตช์เกียร์แรงดันไฟฟ้าปานกลาง 24kV lv และ mv ใช้สถาปัตยกรรมโมดูลาร์แบบบูรณาการซึ่งแต่ละฟังก์ชันการทำงาน โมดูลทำงานอย่างเป็นอิสระและปฏิบัติตามข้อกำหนดมาตรฐาน โครงสร้างโดยรวมมีขนาดกะทัดรัดส่งผลให้ ด้วยขนาดพื้นที่ทางกายภาพที่น้อยที่สุด รูปแบบมาตรฐานนี้เพิ่มความคล่องตัวในการตรวจสอบตามปกติ การวินิจฉัยข้อบกพร่อง และ ความพยายามในการขยายกำลังการผลิตในอนาคต ผู้ใช้สามารถเปลี่ยนโมดูลที่ผิดพลาดได้อย่างรวดเร็วและเพิ่มความสามารถในการกระจายสินค้า ความต้องการจึงช่วยลดต้นทุนการดำเนินงานและการบำรุงรักษาได้อย่างมีประสิทธิภาพในขณะที่ยืดอายุการใช้งานโดยรวมของ อุปกรณ์

4. ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่งและเสถียรภาพในการปฏิบัติงาน

ผลิตภัณฑ์แสดงให้เห็นถึงความยืดหยุ่นที่ยอดเยี่ยมต่อสภาพแวดล้อม ได้รับการออกแบบมาเพื่อการทำงานมาตรฐาน ในช่วงอุณหภูมิ -5°C ถึง +40°C โดยมีอุณหภูมิเฉลี่ย 24 ชั่วโมงไม่เกิน 35°C นอกจากนี้ ก รุ่นอุณหภูมิต่ำที่ปรับแต่งเอง สามารถทำงานได้ถึง -25°C มีให้เลือกใช้เพื่อให้ตรงตามข้อกำหนดเฉพาะ ของโครงการที่ตั้งอยู่ในเขตหนาวจัด อุปกรณ์นี้เหมาะสำหรับการใช้งานที่ระดับความสูงไม่เกิน 1,000 เมตร สำหรับ สถานการณ์ในพื้นที่สูง สามารถจัดเตรียมโซลูชันการลดพิกัดความสามารถเฉพาะทางได้ มันรักษาการทำงานที่มั่นคงใน สภาพแวดล้อมที่มีความชื้นสูง (โดยมีความชื้นสัมพัทธ์เฉลี่ย 24 ชั่วโมงไม่เกิน 95%) และเกิดแผ่นดินไหว ระดับความต้านทานของเกรด 8 อุปกรณ์ได้รับการออกแบบมาเพื่อใช้ในสภาพแวดล้อมมาตรฐานที่ปราศจากก๊าซที่มีฤทธิ์กัดกร่อน หมอกเกลือ และอันตรายจากการระเบิด ซึ่งครอบคลุมการกระจายพลังงานทางอุตสาหกรรมและเทศบาลเป็นส่วนใหญ่ การใช้งาน

พารามิเตอร์ทางเทคนิคที่สำคัญ (รายการบางส่วน)

ข้อกำหนดในการจัดเก็บ

เพื่อให้แน่ใจว่าอุปกรณ์ยังคงความสมบูรณ์ของประสิทธิภาพการทำงานแบบเดิมของโรงงาน ชุดสวิตช์เกียร์ Huajidian 24kV จะต้อง ให้เก็บไว้ในบรรจุภัณฑ์เดิม สภาพแวดล้อมในการจัดเก็บจะต้องแห้ง ป้องกันแสงโดยตรง และ ป้องกันฝน ช่วงอุณหภูมิการจัดเก็บที่อนุญาตคือ -25°C ถึง +55°C การจัดเก็บในสภาพแวดล้อม ห้ามมีความชื้นสูง ก๊าซที่มีฤทธิ์กัดกร่อน หมอกเกลือ หรือสารไวไฟ/ระเบิดโดยเด็ดขาด สภาวะดังกล่าวอาจนำไปสู่การกัดกร่อนของตู้ การเสื่อมสภาพของส่วนประกอบ หรือการเสื่อมสภาพของประสิทธิภาพของฉนวน การยึดมั่น ตามแนวทางการจัดเก็บเหล่านี้ทำให้มั่นใจได้ว่าอุปกรณ์ยังคงอยู่ในสภาพที่เหมาะสมและพร้อมสำหรับการทำงานตามปกติ การทดสอบการใช้งานทันทีหลังการติดตั้ง

กรณีศึกษาการใช้งานจริง

สวนอุตสาหกรรมการผลิตอัจฉริยะแห่งเอเชียตะวันออกเฉียงใต้: โครงการจำหน่ายไฟฟ้า 24kV

ในปี 2568 Huajidian ได้จัดหาสวิตช์เกียร์แรงดันปานกลาง 24kV lv และ mv ชุดใหญ่ให้กับอุปกรณ์ที่สร้างขึ้นใหม่ สวนอุตสาหกรรมการผลิตอัจฉริยะในเอเชียตะวันออกเฉียงใต้ โครงการนี้ครอบคลุมการผลิตที่มีปริมาณงานสูงหลายรายการ การประชุมเชิงปฏิบัติการและระบบจำหน่ายไฟฟ้าในสำนักงานที่เกี่ยวข้อง จึงกำหนดให้เข้มงวดอย่างยิ่ง ข้อกำหนดด้านความปลอดภัย ความเสถียร และความสามารถในการปรับขนาดของอุปกรณ์ ขณะเดียวกันก็จำเป็นต้องปรับตัวให้เข้ากับท้องถิ่นด้วย ภูมิอากาศแบบเขตร้อน—มีอุณหภูมิสูงและมีความชื้นสูง

เมื่อพิจารณาจากสภาพการดำเนินงานเฉพาะของโครงการ Huajidian ได้พัฒนาโซลูชันที่ปรับแต่งเฉพาะสำหรับอุปกรณ์ดังกล่าว เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดในสภาพแวดล้อมที่มีความชื้นสูงและภายใต้สภาวะอุณหภูมิที่แตกต่างกัน นอกจากนี้ก การออกแบบโครงสร้างที่ติดตั้งตรงกลางได้รับเลือกเพื่อให้แน่ใจว่าเข้ากันได้กับการกระจายพลังงานขนาดกะทัดรัดของอุทยาน ห้องพัก อุปกรณ์ดังกล่าวเป็นไปตามมาตรฐาน IEC ระหว่างประเทศและข้อบังคับกริดในท้องถิ่น ใช้ การกำหนดค่าแบบแบ่งส่วนบัสบาร์เดี่ยวช่วยให้สามารถจ่ายไฟแบบแบ่งส่วนทั่วทั้งสวนสาธารณะและอำนวยความสะดวกอย่างมีประสิทธิภาพ การแยกความผิด นับตั้งแต่เริ่มเดินเครื่องเมื่อกว่าปีที่แล้ว อุปกรณ์ดังกล่าวไม่มีข้อผิดพลาดในการปฏิบัติงานและไม่มีเลย ข้อบกพร่องที่สำคัญ การออกแบบแบบแยกส่วนช่วยอำนวยความสะดวกในการขยายความจุและกำลังไฟฟ้าของอุทยานอย่างมาก การอัพเกรดระบบจำหน่ายช่วยลดค่าใช้จ่ายในการดำเนินโครงการและบำรุงรักษาได้อย่างมีประสิทธิภาพ ขอบคุณที่มั่นคง ประสิทธิภาพและบริการที่ปรับแต่งตามความต้องการ อุปกรณ์ดังกล่าวได้รับการยอมรับอย่างสูงจากลูกค้าต่างประเทศ ซึ่งนำไปสู่การ การจัดตั้งหุ้นส่วนความร่วมมือระยะยาว

คำถามที่พบบ่อย

คำถามที่ 1: สถานการณ์ใดบ้างที่เหมาะกับสวิตช์เกียร์ 24kV ของ Huajidian

อุปกรณ์นี้ได้รับการออกแบบสำหรับสถานการณ์การกระจายพลังงานแรงดันปานกลางตั้งแต่ 13.8kV ถึง 24kV ที่ความถี่ 50Hz หรือ 60Hz มีการใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรม, เครือข่ายการจำหน่ายไฟฟ้าของเทศบาล, สถานีไฟฟ้าย่อยแบบกริด, สวนสาธารณะและสาขาที่คล้ายกัน ตรงตามข้อกำหนดที่หลากหลาย รวมถึงการรับพลังงาน การจ่ายพลังงาน การตรวจสอบอัจฉริยะและการป้องกันความปลอดภัยของระบบกำลังโหลดปานกลางถึงสูงต่างๆ นอกจากนี้ยังรองรับ การปรับเปลี่ยนแบบกำหนดเองสำหรับสภาวะการทำงานพิเศษ เช่น ระดับความสูง อุณหภูมิต่ำ และความชื้นสูง

คำถามที่ 2: อุปกรณ์นี้มีคุณสมบัติการป้องกันความปลอดภัยอะไรบ้าง?

อุปกรณ์มีการประกันความปลอดภัยหลายชั้น: มี "การป้องกันห้าประการ" ระดับมืออาชีพ ระบบเชื่อมต่อทางกลเพื่อขจัดข้อผิดพลาดในการปฏิบัติงานของมนุษย์ ตู้ตู้มีคุณสมบัติในระดับสูง การป้องกันเพื่อป้องกันการแทรกแซงจากสิ่งแวดล้อมภายนอกและการสัมผัสกับมนุษย์โดยไม่ได้ตั้งใจ มันมีระดับ 8 ความสามารถในการต้านทานแผ่นดินไหว ทำให้เหมาะสำหรับสภาพแวดล้อมทางธรณีวิทยาที่ซับซ้อน และใช้ระบบสุญญากาศ เซอร์กิตเบรกเกอร์เพื่อให้แน่ใจว่าอาร์คสูญพันธุ์อย่างปลอดภัย จึงรับประกันความเสถียรและความปลอดภัยของการเปลี่ยนอุปกรณ์ และกระบวนการป้องกันข้อผิดพลาด

คำถามที่ 3: สวิตช์เกียร์แรงดันปานกลาง 24kV lv และ mv รองรับการปรับแต่งและการขยายในอนาคตหรือไม่

ใช่แล้ว อุปกรณ์ดังกล่าวมีการออกแบบโมดูลาร์ที่สมบูรณ์ โดยนำเสนอความเข้ากันได้และความสามารถในการปรับขนาดที่ยอดเยี่ยม ขึ้นอยู่กับพื้นที่การติดตั้งในสถานที่และข้อกำหนดในการโหลด การกำหนดค่าโครงสร้างสองแบบ—แบบติดตั้งตรงกลางและ ตั้งพื้น—สามารถปรับแต่งได้ สถาปัตยกรรมการทำงานแบบโมดูลาร์รองรับการขยายพลังงานอย่างยืดหยุ่น โมดูลการกระจาย จึงรองรับความต้องการโหลดที่เพิ่มขึ้นของโครงการ เชี่ยวชาญอีกด้วย โซลูชันต่างๆ เช่น การปรับอุณหภูมิต่ำและการลดพิกัดระดับความสูง สามารถปรับแต่งให้ตรงตามลักษณะเฉพาะได้ ความต้องการของโครงการที่ตั้งอยู่ในภูมิภาคต่างๆ
