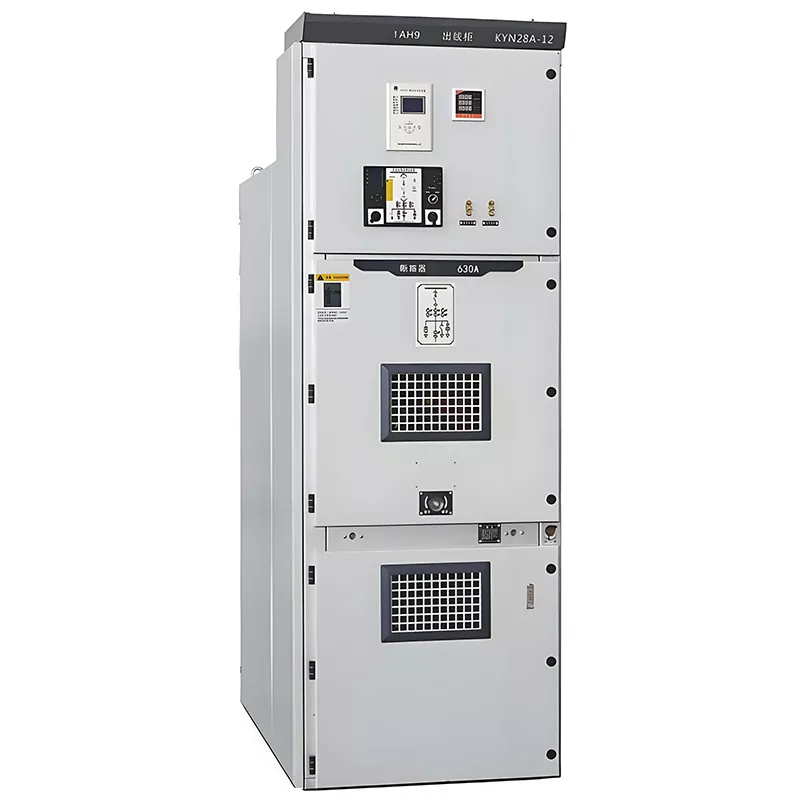

KYN28-12 สวิตช์เกียร์สุญญากาศแรงดันปานกลาง

สวิตช์สูญญากาศแรงดันปานกลาง Huajidian KYN28-12 เป็นชุดการกระจายพลังงานแรงดันปานกลางในร่มครบชุด อุปกรณ์ที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำและผลิตในโรงงานผลิตที่ได้มาตรฐานของเรา มันถูกปรับใช้เป็นหลักสำหรับ การส่งกำลังจากเครื่องกำเนิดไฟฟ้าในโรงไฟฟ้าขนาดเล็กถึงขนาดกลาง การรับและจ่ายพลังงานเข้า สถานีไฟฟ้าย่อยภายในสถานประกอบการอุตสาหกรรมและเหมืองแร่ และการควบคุมการเริ่มต้นของมอเตอร์ไฟฟ้าแรงสูงขนาดใหญ่ ที่ ระบบช่วยให้สามารถจัดการเครือข่ายการจ่ายพลังงานได้อย่างชาญฉลาดและครบวงจร รวมถึงการป้องกันความปลอดภัยและ การตรวจสอบแบบเรียลไทม์—จึงช่วยลดข้อผิดพลาดทางไฟฟ้าได้อย่างมีประสิทธิภาพและรับประกันการทำงานของระบบไฟฟ้าอย่างมีเสถียรภาพ อุปกรณ์

ผลิตภัณฑ์นี้ปฏิบัติตามมาตรฐานภายในประเทศและระหว่างประเทศที่เชื่อถือได้อย่างเคร่งครัด รวมถึง IEC62271-200, IEC298, GB3906, DL404 และ DIN.VDE0670—รับประกันคุณภาพที่มั่นคงและมาตรฐานในระดับสูง อุปกรณ์รองรับ การติดตั้งแบบติดผนังและมีการออกแบบการบำรุงรักษาแบบเข้าถึงด้านหน้า เมื่อจับคู่กับกระแสเฉพาะ การกำหนดค่านี้ทำให้บุคลากร O&M สามารถตรวจสอบและบำรุงรักษาอุปกรณ์ได้ตามปกติ โดยตรงจากด้านหน้าตู้ เพิ่มความสะดวกในการใช้งานและประสิทธิภาพการบำรุงรักษาอย่างมาก

สภาพแวดล้อมในการทำงาน

เพื่อให้มั่นใจถึงเสถียรภาพในระยะยาวและการทำงานที่เชื่อถือได้ของอุปกรณ์ ข้อกำหนดด้านสิ่งแวดล้อมที่เกี่ยวข้อง สำหรับสวิตช์สูญญากาศแรงดันปานกลาง Huajidian KYN28-12 มีดังนี้:

1.  อุณหภูมิแวดล้อม: สูงสุด +40°C, ต่ำสุด -15°C ช่วงนี้ทำให้เหมาะสำหรับคนส่วนใหญ่ สถานการณ์การกระจายพลังงานไฟฟ้าภายในอาคารในเขตอบอุ่นและกึ่งเขตร้อน

2. ความชื้นแวดล้อม: ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤ 95%; ความชื้นสัมพัทธ์เฉลี่ยรายเดือน ≤ 90% เหล่านี้ ขีดจำกัดได้อย่างมีประสิทธิภาพป้องกันความล้มเหลวของฉนวนภายในอุปกรณ์ที่อาจเกิดจากความชื้นสูง สภาพแวดล้อม

3. ระดับความสูง: เหมาะสำหรับระดับความสูง ≤ 2,500 เมตร ตรงตามข้อกำหนดด้านแหล่งจ่ายไฟของอุตสาหกรรมทางบกส่วนใหญ่และ โครงการวิศวกรรมเทศบาล

4. สภาพแวดล้อมทางอากาศ: สภาพแวดล้อมในการทำงานจะต้องปราศจากควันที่มีฤทธิ์กัดกร่อน ก๊าซพิษหรือเป็นอันตราย ไวไฟหรือ ก๊าซระเบิด ไอน้ำอุตสาหกรรม ละอองเกลือ และมลพิษอื่นๆ ช่วยป้องกันการกัดกร่อนของอุปกรณ์ ส่วนประกอบและความเสียหายต่อฉนวน

คุณสมบัติผลิตภัณฑ์หลัก

1. การออกแบบป้องกันความผิดพลาด: ความปลอดภัยในการปฏิบัติงานสูง

อุปกรณ์ดังกล่าวมีกลไกประสานทางกลที่สมบูรณ์และเชื่อถือได้ซึ่งออกแบบมาเพื่อป้องกัน การทำงานผิดพลาด สิ่งนี้สร้างระบบป้องกันความปลอดภัยหลายมิติที่กำจัดมนุษย์ทั่วไปได้อย่างมีประสิทธิภาพ ข้อผิดพลาด เช่น การเปิดประตูตู้โดยไม่ได้ตั้งใจ การปิดวงจรโดยไม่ได้ตั้งใจ หรือการต่อสายดินที่ไม่เหมาะสม ซึ่งส่งผลให้ หลีกเลี่ยงอุบัติเหตุด้านความปลอดภัยทางไฟฟ้าและปกป้องความปลอดภัยส่วนบุคคลในการทำงานและบำรุงรักษาอย่างครอบคลุม บุคลากรตลอดจนเสถียรภาพการปฏิบัติงานของระบบจำหน่ายไฟฟ้า

2. โหมดการติดตั้งและการทำงานที่ยืดหยุ่น: การปรับตัวที่หลากหลาย

สวิตช์เกียร์สูญญากาศแรงดันปานกลาง KYN28-12 รองรับกลไกการเคลื่อนที่สองประเภท: รถเข็นที่ติดตั้งตรงกลางและ รถเข็นแบบตั้งพื้น ความสามารถในการปรับตัวนี้ช่วยให้เหมาะสมกับรูปแบบไซต์เฉพาะและแนวปฏิบัติในการบำรุงรักษา ลูกค้าที่หลากหลาย เป็นไปตามข้อกำหนดทางเทคนิคในสถานการณ์ต่างๆ รวมถึงสายการผลิตทางอุตสาหกรรม สถานีจ่ายไฟฟ้าของเทศบาล และโรงไฟฟ้าพลังงานใหม่ ที่นำเสนออุปกรณ์ที่ยืดหยุ่นเช่นกัน การเดินระบบ การเปลี่ยน และการบำรุงรักษาที่สะดวก

3. การปฏิบัติตามมาตรฐานหลายมาตรฐาน: ความเข้ากันได้ที่ยอดเยี่ยม

หน่วยที่สมบูรณ์สอดคล้องกับมาตรฐานอุตสาหกรรมทั้งในระดับนานาชาติและในประเทศซึ่งแสดงให้เห็นความเป็นเลิศ ความเป็นสากลและความเข้ากันได้ของอุปกรณ์ บูรณาการเข้ากับระบบจำหน่ายไฟฟ้ากระแสหลักและ อุปกรณ์เสริมไฟฟ้าที่มีอยู่ในตลาดปัจจุบัน จึงทำให้การออกแบบโครงการและกระบวนการก่อสร้างง่ายขึ้น ในขณะเดียวกันก็อำนวยความสะดวกในการอัพเกรดและดัดแปลงอุปกรณ์ในอนาคต

4. การออกแบบการบำรุงรักษาแบบเข้าถึงด้านหน้า: การบริการที่มีประสิทธิภาพและสะดวก

การแก้ไขปัญหาทั่วไปของการบำรุงรักษาที่ยุ่งยากซึ่งเกี่ยวข้องกับสวิตช์เกียร์ไฟฟ้าแรงสูงแบบเดิมๆ ผลิตภัณฑ์มีโครงสร้างการบำรุงรักษาแบบเข้าถึงด้านหน้า การออกแบบนี้ช่วยให้สามารถจับคู่กับหม้อแปลงกระแสเฉพาะได้ การตรวจสอบตามปกติ การปรับพารามิเตอร์ และการแก้ไขปัญหาข้อผิดพลาดทั้งหมดจะต้องดำเนินการจากด้านหน้าทั้งหมด คณะรัฐมนตรี ซึ่งช่วยลดความจำเป็นในการทำงานที่ซับซ้อนภายในพื้นที่จำกัด ช่วยลดการบำรุงรักษาได้อย่างมาก ความยากลำบากและการเพิ่มประสิทธิภาพการบริการหลังการขาย

พารามิเตอร์ทางเทคนิคหลัก

กรณีศึกษาการใช้งานจริง

โครงการอัพเกรดโครงข่ายไฟฟ้าเทศบาล (สถานีไฟฟ้าย่อย Putian 220kV Licheng)

ในโครงการอัปเกรดบัสบาร์ 10kV ของสถานีย่อยนี้ อุปกรณ์เก่าทั้งหมดถูกแทนที่ด้วย Huajidian KYN28-12 อย่างสมบูรณ์ สวิตช์เกียร์ จัดการกับความท้าทายที่สำคัญของกำหนดการโครงการที่จำกัดและข้อกำหนดที่เข้มงวดเพื่อความต่อเนื่อง แหล่งจ่ายไฟ โครงสร้างโมดูลาร์ของอุปกรณ์ช่วยให้สามารถติดตั้งและทดสอบการใช้งานได้อย่างรวดเร็ว นอกจากนี้โดย โครงการนี้ใช้ประโยชน์จากกลไกประสานการป้องกันการทำงานผิดพลาดที่เชื่อถือได้และฟังก์ชันการป้องกันอัจฉริยะ ได้รับการปรับปรุงอย่างมีนัยสำคัญในเสถียรภาพของระบบจำหน่ายไฟฟ้าของสถานีย่อย ตาม การทดสอบการใช้งานของโครงการ ส่วน 10kV ประสบความสำเร็จในการดำเนินการโดยไม่มีข้อผิดพลาด และอัปเกรดได้สำเร็จ อุปกรณ์กริดของเทศบาลและรับประกันแหล่งจ่ายไฟที่เสถียรสำหรับผู้อยู่อาศัยโดยรอบและสิ่งอำนวยความสะดวกเชิงพาณิชย์

คำถามที่พบบ่อย

คำถามที่ 1: สถานการณ์ใดบ้างที่เหมาะกับสวิตช์เกียร์สุญญากาศแรงดันปานกลาง Huajidian KYN28-12

ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับใช้ในระบบไฟฟ้าแรงดันปานกลาง AC สามเฟส 3.6–12kV, 50/60Hz ซึ่งรองรับทั้ง การกำหนดค่าระบบบัสบาร์เดี่ยวและบัสบาร์เดี่ยวแบบแบ่งส่วน มีการใช้กันอย่างแพร่หลายสำหรับการส่งกำลังจาก โรงไฟฟ้าขนาดกลางถึงขนาดเล็ก การรับและจำหน่ายไฟฟ้าในสถานีไฟฟ้าย่อยภายในอุตสาหกรรมและเหมืองแร่ รัฐวิสาหกิจและการเริ่มควบคุมมอเตอร์ไฟฟ้าแรงสูงขนาดใหญ่ นอกจากนี้ยังเหมาะสำหรับงานภายในอาคารต่างๆ สถานการณ์การจ่ายไฟฟ้าแรงดันปานกลาง รวมถึงสถานีไฟฟ้าย่อยในเขตเทศบาล สวนอุตสาหกรรม พลังงานใหม่ สถานีไฟฟ้าโซลาร์เซลล์ และระบบจ่ายไฟสาธารณูปโภค

คำถามที่ 2: อะไรคือข้อดีในการป้องกันความปลอดภัยของสวิตช์เกียร์นี้เมื่อเทียบกับอุปกรณ์แบบเดิม?

ผลิตภัณฑ์นี้ใช้ระบบป้องกันความปลอดภัยแบบกลไกและไฟฟ้าแบบคู่ ซึ่งให้การป้องกันที่เหนือกว่าเมื่อเทียบกัน ไปจนถึงอุปกรณ์แบบดั้งเดิมที่มีการป้องกันแบบชั้นเดียว ประการแรก มีการติดตั้งระบบเชื่อมต่อทางกลแบบพิเศษ อุปกรณ์ที่ป้องกันข้อผิดพลาดในการปฏิบัติงานทางกายภาพ ประการที่สอง สอดคล้องกับมาตรฐานทั้งในประเทศและต่างประเทศมากมาย มาตรฐานและมีฟังก์ชันการป้องกันที่ครอบคลุมต่อกระแสเกิน การลัดวงจร และฟ้าผ่า ประการที่สาม ประกอบด้วยการออกแบบทางเข้าด้านหน้าสำหรับการปฏิบัติงานและการบำรุงรักษา จึงช่วยขจัดอันตรายด้านความปลอดภัย ที่เกี่ยวข้องกับงานตู้ภายใน ประการที่สี่ ตู้ตู้มีคุณสมบัติตรงตามมาตรฐานการป้องกัน IP4X และการป้องกัน ป้องกันฝุ่นและวัตถุแปลกปลอมเข้าไปเพื่อเพิ่มความปลอดภัยและเสถียรภาพในการปฏิบัติงานอย่างครอบคลุม อุปกรณ์

คำถามที่ 3: รอบการบำรุงรักษาที่แนะนำและแนวทางการดูแลประจำวันสำหรับอุปกรณ์นี้คืออะไร

อุปกรณ์นี้มีค่าบำรุงรักษาต่ำและมีอายุการใช้งานยาวนาน วงจรการตรวจสอบที่ครอบคลุมมาตรฐานคือ 6 เดือน โดยแนะนำให้มีการยกเครื่องครั้งใหญ่ทุกๆ 3 ปี การบำรุงรักษารายวันเพียงแค่ต้องมีการตรวจสอบ ความสมบูรณ์ของการปิดผนึกของตู้ การเคลื่อนไหวที่ราบรื่นของรถเข็นแบบถอดได้ ความสมบูรณ์ของการประสาน และตรวจสอบว่าพารามิเตอร์การตรวจสอบอยู่ในช่วงปกติ มันเป็นสิ่งสำคัญเพื่อให้แน่ใจว่า สภาพแวดล้อมการทำงานยังคงปราศจากสิ่งปนเปื้อนที่มีฤทธิ์กัดกร่อน ไวไฟ หรือระเบิดได้ และอุณหภูมิและ ระดับความชื้นเป็นไปตามข้อกำหนดของอุปกรณ์ ด้วยการออกแบบทางเข้าด้านหน้าเพื่อการบำรุงรักษา การตรวจสอบและทดสอบการใช้งานสามารถดำเนินการให้เสร็จสิ้นได้โดยไม่จำเป็นต้องถอดแยกชิ้นส่วนทั้งหมด ซึ่งให้ผลสูง ประสิทธิภาพและความอุ่นใจพร้อมทั้งลดต้นทุนการบำรุงรักษาในระยะยาวได้อย่างมาก
