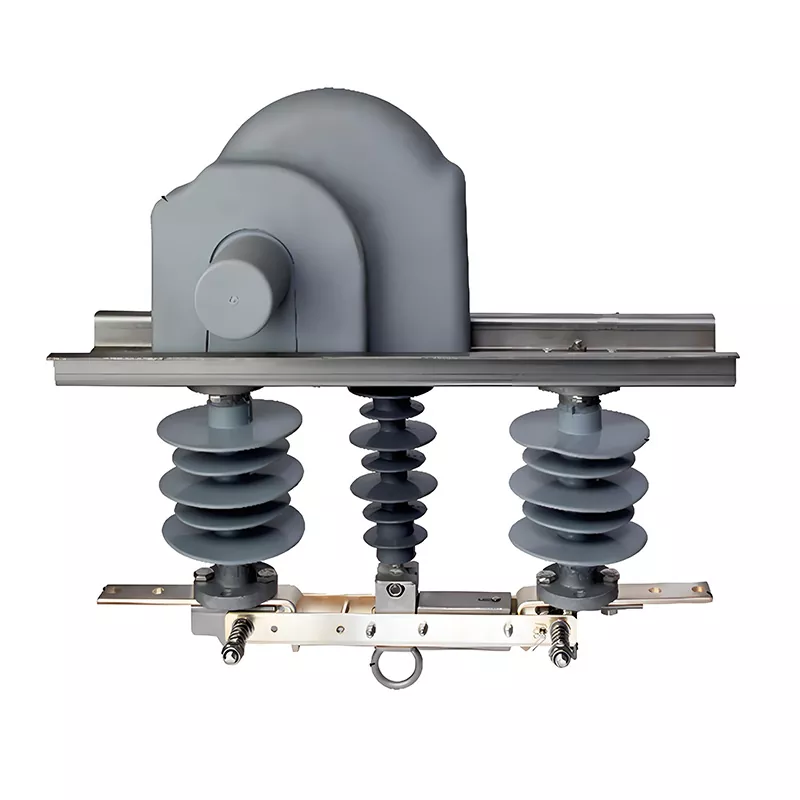

สวิตช์แยกไฟฟ้าแรงสูง

สวิตช์แยกไฟฟ้าแรงสูงของ HUAJIDIAN เป็นอุปกรณ์แยกแบบไม่มีโหลดโดยไม่มีความสามารถในการดับไฟ หน้าที่หลักคือสร้างช่องว่างอากาศที่ชัดเจนและมองเห็นได้หลังจากที่เซอร์กิตเบรกเกอร์เปิดขึ้น โดยแยกแหล่งพลังงานออกจากด้านโหลดเพื่อความปลอดภัยของเจ้าหน้าที่ซ่อมบำรุง

เนื่องจากเป็นอุปกรณ์แยกส่วนอัจฉริยะกระแสหลักสำหรับการติดตั้งระบบการจ่ายอัตโนมัติเพิ่มเติม อุปกรณ์จึงสามารถทำงานแยกกันหรือใช้ร่วมกับเซอร์กิตเบรกเกอร์สุญญากาศแบบติดตั้งที่เสามาตรฐานเพื่อสร้างยูนิตรวม "เซอร์กิตเบรกเกอร์ + สวิตช์แยก" ด้วยความเชี่ยวชาญเชิงลึกในภาคอุปกรณ์ไฟฟ้ากลางแจ้งแรงดันปานกลางของจีน เรานำเสนอทั้งผลิตภัณฑ์ที่ได้มาตรฐานและโซลูชันที่ปรับแต่งตามความต้องการซึ่งสอดคล้องกับมาตรฐานทางเทคนิคสากลเกี่ยวกับแรงดันไฟฟ้า ฉนวน และระบบอัตโนมัติ

ส่วนประกอบโครงสร้างหลัก

1. กลไกการทำงานไฟฟ้าสีเทา / ตัวควบคุมอัจฉริยะที่ติดตั้งด้านบน

มีมอเตอร์ เกียร์เกียร์ และโมดูลควบคุมในตัว รองรับการทำงานด้วยตนเองในท้องถิ่น การเปิด/ปิดด้วยไฟฟ้า และการควบคุมการสั่งงานจากระยะไกล ช่วยให้สามารถรวมเข้ากับระบบกระจายอัตโนมัติได้โดยตรง นอกจากนี้ยังรองรับโมดูลเสริมสำหรับการส่งสัญญาณตำแหน่งระยะไกลและการแสดงเส้นสด ซึ่งเป็นไปตามข้อกำหนดกริดอัจฉริยะสำหรับ "สี่รีโมท" (การส่งสัญญาณระยะไกล การวัดระยะไกล รีโมทคอนโทรล และการปรับระยะไกล)

2.

2. บูชฉนวน

เฟสซ้ายและขวาใช้ฉนวนฉนวนขนาดใหญ่เพื่อรองรับวงจรนำไฟฟ้า ในขณะที่เฟสกลางมีโครงสร้างเพิงขนาดเล็กขนาดกะทัดรัดที่ทำหน้าที่เป็นฉนวนรองรับสวิตช์กราวด์และกลไกการส่งกำลัง ช่วยให้ติดตั้งขนาดกะทัดรัดบนเสาไฟฟ้าได้

3. หน้าสัมผัสและขั้วต่อแบบนำไฟฟ้า

ผลิตจากโลหะผสมที่มีการนำไฟฟ้าสูงและทนต่อการกัดกร่อนและการเกิดออกซิเดชัน ทำให้มั่นใจได้ถึงความต่อเนื่องของวงจรที่เสถียรในสภาพแวดล้อมกลางแจ้งที่รุนแรง

4. โครงสร้างแหวนยกกลางและสปริงลูกโซ่

ช่วยให้สามารถเชื่อมต่อทางกลระหว่างการทำงานแบบแมนนวลและสวิตช์กราวด์ ล็อคตำแหน่งเปิด/ปิดเพื่อลดความเสี่ยงจากการทำงานโดยไม่ตั้งใจ

ข้อได้เปรียบด้านการทำงานที่สำคัญ

1. การแยกทางกายภาพด้วยสายตาเพื่อความปลอดภัยในการบำรุงรักษา

เมื่อปิดเครื่อง สวิตช์แยกไฟฟ้าแรงสูงจะสร้างช่องว่างอากาศที่ชัดเจน โดยแยกแหล่งพลังงานออกจากโหลดโดยสิ้นเชิง ตามมาตรฐานความปลอดภัยระดับโลกสำหรับการบำรุงรักษาโครงข่ายไฟฟ้า

2. โหมดควบคุมสามโหมดที่ปรับให้เหมาะกับสถานการณ์ O&M ต่างๆ

มีตัวเลือกการควบคุมแบบแมนนวล ไฟฟ้า และรีโมทคอนโทรล การดำเนินการแบบรวมศูนย์จากระยะไกลเข้ามาแทนที่การปีนเสาในสถานที่ ซึ่งช่วยลดความเสี่ยงด้านความปลอดภัยที่เกี่ยวข้องกับการปฏิบัติงานแบบถ่ายทอดสดได้อย่างมาก

3. ความเข้ากันได้กับระบบกระจายสินค้าอัตโนมัติ

การส่งสัญญาณสถานะเปิด/ปิดแบบเรียลไทม์ไปยังสถานีหลักอัตโนมัติ ตรงตามข้อกำหนดการส่งสัญญาณระยะไกลสำหรับการอัพเกรดการรักษาตัวเองของกริดอัจฉริยะ

4. โมดูลการทำงานที่ขยายได้

อุปกรณ์เสริมต่างๆ ได้แก่ ตัวบ่งชี้เส้นสด การตรวจสอบข้อผิดพลาด และการเชื่อมต่อป้องกันการผิดพลาด ซึ่งตอบสนองความต้องการการก่อสร้างกริดอัจฉริยะที่หลากหลายในภูมิภาคต่างๆ

5. การออกแบบติดตั้งเสาขนาดกะทัดรัด

โครงสร้างโรงเก็บของที่มีขนาดลดลงในระยะตรงกลางจะช่วยลดปริมาณอุปกรณ์โดยรวมให้เหลือน้อยที่สุด ช่วยให้สามารถติดตั้งบนเสาไฟฟ้าที่มีอยู่ได้โดยไม่ต้องใช้ขายึดเพิ่มเติม

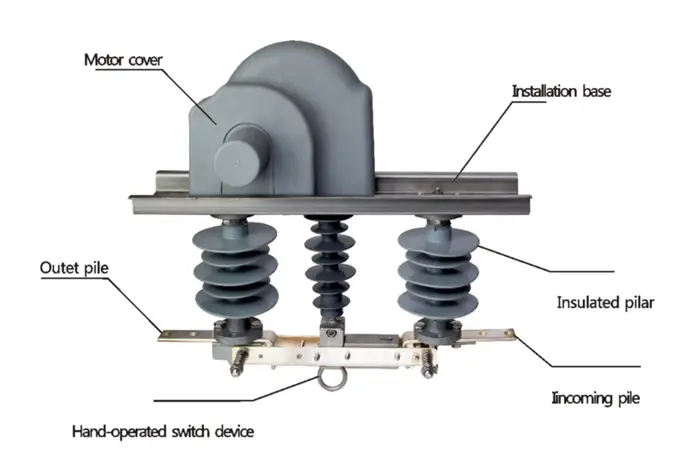

การแสดงโครงสร้าง

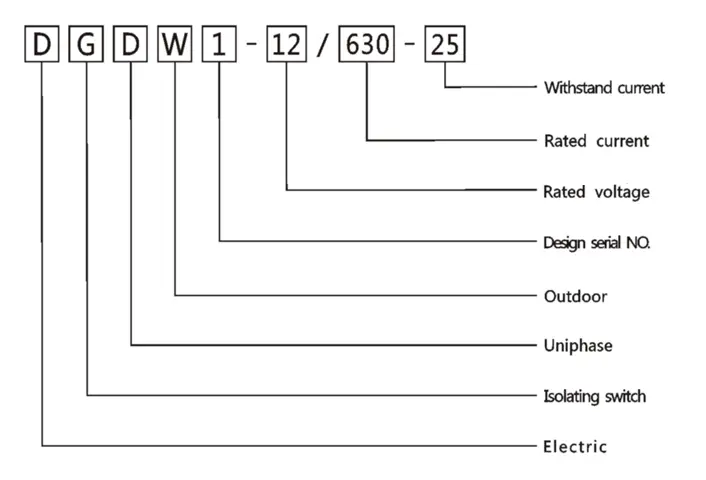

การแนะนำประเภท

พารามิเตอร์ทางเทคนิคหลักมาตรฐาน

สถานการณ์การใช้งานที่สำคัญ

1. ใช้ร่วมกับเซอร์กิตเบรกเกอร์สุญญากาศแบบติดตั้งที่ขั้ว ZW8-12 หรือ ZW32-12 เพื่อให้เป็นไปตามข้อกำหนดการแยกส่วนบังคับสำหรับการบำรุงรักษาสายการผลิต

2. การแบ่งส่วนและการแบ่งสายระหว่างการอัพเกรดระบบอัตโนมัติของเครือข่ายการกระจายในเมืองและชนบท ทำให้สามารถแยกส่วนที่ผิดพลาดจากระยะไกลได้

3. อุปกรณ์แยกความปลอดภัยเฉพาะสำหรับการบำรุงรักษาและการเปลี่ยนอุปกรณ์บนสายหลักและสาขาเหนือศีรษะขนาด 10kV ในเมืองและชนบท

กรณีการใช้งานจริง

ในปี 2568 สำนักงานจัดหาพลังงานในเอเชียตะวันออกเฉียงใต้ได้เปิดตัวโครงการอัปเกรดเครือข่ายการกระจายอัจฉริยะสำหรับพื้นที่ชนบท ครอบคลุมเมืองและหมู่บ้าน 42 แห่ง และสายไฟฟ้าเหนือศีรษะ 10kV ยาวกว่า 180 กิโลเมตร สายดั้งเดิมมีการติดตั้งเฉพาะสวิตช์ตัดการเชื่อมต่อแบบแมนนวลแบบดั้งเดิมที่ไม่มีความสามารถในการควบคุมระยะไกล เจ้าหน้าที่ซ่อมบำรุงต้องปีนเสาเพื่อปฏิบัติงานนอกสถานที่ ส่งผลให้ไฟฟ้าดับเป็นเวลานานและมีความเสี่ยงด้านความปลอดภัยสูง

ผู้รับเหมาโครงการเลือกสวิตช์แยกไฟฟ้าแรงสูงอัจฉริยะของ HUAJIDIAN ซึ่งจับคู่กับเบรกเกอร์วงจรสุญญากาศ ZW32-12 เพื่อสร้างระบบสายแบบแบ่งส่วนอัตโนมัติ มีการจัดหายูนิตทั้งหมด 126 ยูนิต โดยมีการปรับเปลี่ยนแบบกำหนดเองเพื่อให้เป็นไปตามมาตรฐานระดับชาติของท้องถิ่นสำหรับฉนวนและโปรโตคอลการสื่อสาร

ผลลัพธ์ที่สำคัญที่ได้รับหลังจากหนึ่งปีของการดำเนินงานที่เชื่อมต่อกับกริด:

1. การดำเนินการสลับสายดำเนินการทั้งหมดผ่านรีโมทคอนโทรลจากศูนย์จัดส่ง ซึ่งช่วยลดความถี่ของการทำงานแบบออนไลน์ในสถานที่ถึง 85%

2. เวลาที่ต้องใช้ในการแยกข้อผิดพลาดและการฟื้นฟูพลังงานลดลงจาก 2–3 ชั่วโมงเหลือน้อยกว่า 3 นาที ซึ่งช่วยเพิ่มความน่าเชื่อถือของแหล่งจ่ายไฟได้อย่างมาก

3. โครงสร้างช่องว่างการแยกที่มองเห็นได้ช่วยลดความเสี่ยงของไฟฟ้าช็อตระหว่างการบำรุงรักษา ส่งผลให้ไม่มีเหตุการณ์ด้านความปลอดภัยตลอดทั้งปี

โครงการนี้จะตรวจสอบความเหมาะสมของผลิตภัณฑ์สำหรับการอัพเกรดกริดในต่างประเทศอย่างครบถ้วน และแสดงให้เห็นถึงความสามารถของ HUAJIDIAN ในการให้บริการแบบครบวงจรที่ปรับแต่งได้แบบครบวงจร

การเปรียบเทียบ: สวิตช์ตัดการเชื่อมต่ออัจฉริยะ HUAJIDIAN กับสวิตช์ตัดการเชื่อมต่อแบบแมนนวลมาตรฐาน

ความสามารถในการผลิตและบริการปรับแต่ง

HUAJIDIAN ดำเนินกิจการโรงงานผลิตอิสระที่รวมการวิจัยและพัฒนา การปั๊ม การประกอบ และการทดสอบผลิตภัณฑ์สำเร็จรูป พร้อมด้วยอุปกรณ์ทดสอบประสิทธิภาพไฟฟ้าแรงสูงที่ครอบคลุม เรายินดีต้อนรับลูกค้าทั่วโลกเพื่อนัดหมายการเยี่ยมชมสายการผลิตและศูนย์ทดสอบของเรา และเลือกตัวอย่างด้วยตนเอง

เราสนับสนุนการปรับแต่งที่ครอบคลุมตามมาตรฐานแห่งชาติ: พารามิเตอร์ฉนวน โปรโตคอลการสื่อสาร แรงดันไฟฟ้าในการทำงาน โครงสร้างการประสานทางกล และพิกัดการป้องกันตู้ ล้วนสามารถปรับได้ ไม่ว่าจะเป็นการจัดซื้อจำนวนมากแบบมาตรฐานหรืออุปกรณ์เฉพาะโครงการ ทีมงานด้านเทคนิคของเราให้การสนับสนุนโซลูชันแบบตัวต่อตัว สอบถามรายละเอียดเกี่ยวกับพารามิเตอร์ ใบเสนอราคา และภาพวาดที่กำหนดเองได้ตลอดเวลา

คำถามที่พบบ่อย

คำถามที่ 1: สวิตช์แยกไฟฟ้าแรงสูงนี้สามารถขัดขวางกระแสโหลดด้วยตัวมันเอง เช่น เซอร์กิตเบรกเกอร์สุญญากาศ ได้หรือไม่

A1: ไม่ อุปกรณ์นี้ได้รับการออกแบบสำหรับการทำงานที่ไม่มีโหลดและไม่มีห้องดับเพลิง เบรกเกอร์วงจรสุญญากาศจะต้องขัดขวางกระแสโหลดก่อน ก่อนที่สวิตช์ตัดการเชื่อมต่อจะสร้างช่องว่างการแยกที่มองเห็นได้ ห้ามสวิตช์ภายใต้โหลดโดยเด็ดขาดเพื่อป้องกันอุบัติเหตุไฟฟ้าลัดวงจรที่เกี่ยวข้องกับส่วนโค้ง อุปกรณ์นี้ต้องใช้ร่วมกับเซอร์กิตเบรกเกอร์แบบติดเสา เช่น ZW8-12 หรือ ZW32-12

คำถามที่ 2: การควบคุมระยะไกลเป็นคุณสมบัติมาตรฐานหรือต้องมีการปรับแต่งเพิ่มเติมหรือไม่

A2: กลไกการทำงานแบบไฟฟ้าและอินเทอร์เฟซการสื่อสารระยะไกลเป็นมาตรฐานพร้อมสวิตช์ตัดการเชื่อมต่ออัจฉริยะของ HUAJIDIAN การส่งสัญญาณระยะไกลสำหรับสถานะเปิด/ปิดมีอยู่ในตัวโดยไม่มีค่าใช้จ่ายเพิ่มเติม สามารถเพิ่มโมดูลเสริมได้ เช่น ตัวบ่งชี้ Live-line หรือส่วนขยายการตรวจสอบข้อผิดพลาด ตามความต้องการเฉพาะของโครงการ

คำถามที่ 3: พารามิเตอร์ผลิตภัณฑ์สามารถปรับเปลี่ยนให้สอดคล้องกับมาตรฐานทางไฟฟ้าในประเทศอื่นที่ไม่ใช่ประเทศจีนได้หรือไม่?

A3: ใช่. ในฐานะผู้ผลิตอุปกรณ์จ่ายไฟแรงดันปานกลางระดับมืออาชีพ เรานำเสนอการปรับแต่งพารามิเตอร์แบบเต็มเพื่อให้ตรงตามมาตรฐานทั่วโลก รวมถึงกระแสไฟฟ้าที่กำหนด กระแสไฟฟ้าทนในระยะเวลาอันสั้น ระยะห่างตามผิวฉนวนของฉนวน โปรโตคอลการสื่อสารระยะไกล และการควบคุมแรงดันไฟฟ้าของแหล่งจ่ายไฟ เพียงแจ้งข้อกำหนดทางไฟฟ้าอย่างเป็นทางการในท้องถิ่น แล้วทีม R&D ของเราจะปรับโครงสร้างผลิตภัณฑ์และพารามิเตอร์ให้เหมาะสมเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดการรับรองระดับภูมิภาค
