เบรกเกอร์สุญญากาศแบบติดเสาขนาด 11kV

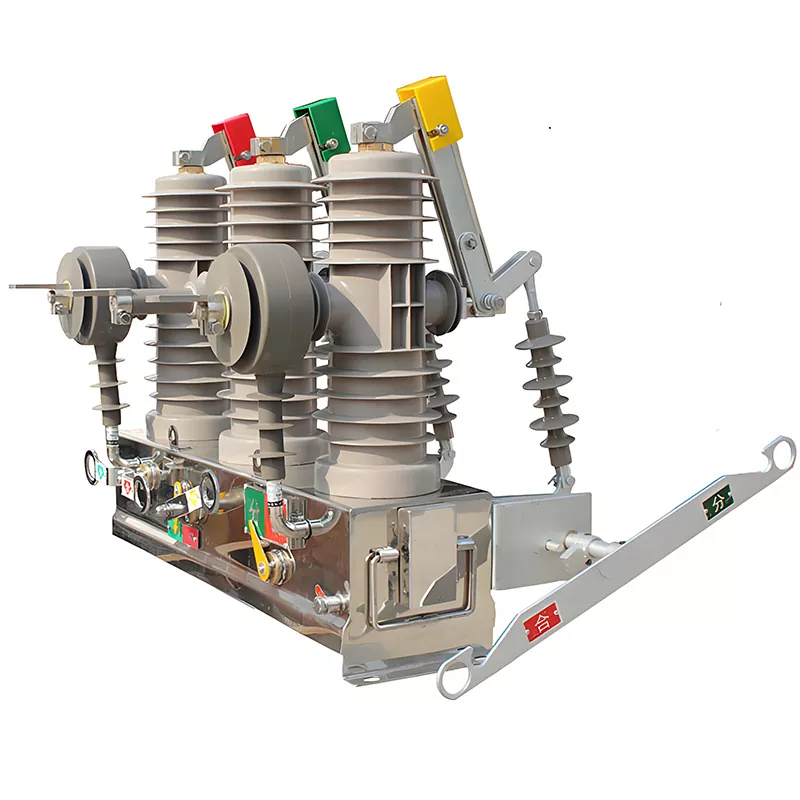

เซอร์กิตเบรกเกอร์สุญญากาศแบบติดตั้งบนเสา HUAJIDIAN 11kV แสดงถึงวิวัฒนาการที่ออกแบบมาเพื่อจัดการกับปัญหาของสวิตช์กลางแจ้งแบบเดิมๆ กล่าวคือ อัตราความล้มเหลวสูง การบำรุงรักษาที่ยุ่งยาก และฟังก์ชันการทำงานที่จำกัด ด้วยแรงดันไฟฟ้าที่กำหนด 12kV จึงเข้ากันได้กับเครือข่ายการจ่ายไฟภายนอกอาคาร AC 50Hz สามเฟส โดยเปลี่ยนจากกลไกสปริงแบบเดิมๆ มาใช้กลไกการทำงานของแม่เหล็กถาวรขั้นสูงซึ่งมีโครงสร้างที่คล่องตัวและมีชิ้นส่วนที่สึกหรอน้อยลง เมื่อรวมกับเครื่องขัดขวางสุญญากาศ จึงรับประกันประสิทธิภาพที่มั่นคงและเชื่อถือได้ ผลิตภัณฑ์ผสานรวมระบบการวัด การควบคุม และการป้องกันอัจฉริยะที่รองรับวิธีการสื่อสารต่างๆ (เช่น GPRS และไฟเบอร์ออปติก) ทำให้สามารถระบุข้อผิดพลาดอัตโนมัติ การควบคุมระยะไกล การตรวจสอบข้อมูลแบบเรียลไทม์ และการแยกข้อผิดพลาดได้อย่างแม่นยำ จึงตอบสนองข้อกำหนดสำหรับการทำงานแบบไร้คนควบคุมในระบบเครือข่ายการกระจายอัตโนมัติ (FA)

ข้อดีของผลิตภัณฑ์หลัก

1. โครงสร้างที่เชื่อถือได้ ค่าบำรุงรักษาต่ำมาก

ด้วยการใช้กลไกการทำงานของแม่เหล็กถาวร การออกแบบนี้จึงขจัดโครงสร้างการส่งผ่านที่ซับซ้อนที่พบในกลไกสปริงแบบดั้งเดิมโดยสิ้นเชิง ด้วยส่วนประกอบที่น้อยลงและไม่มีชิ้นส่วนที่ยืดหยุ่นได้ง่าย จึงสามารถแก้ไขปัญหาพื้นฐานที่เกี่ยวข้องกับความล้าทางกลและอัตราความล้มเหลวสูงซึ่งพบได้ทั่วไปในอุปกรณ์แบบดั้งเดิม

2. อายุการใช้งานยาวนานเป็นพิเศษ เหมาะสำหรับการใช้งานบ่อยครั้ง

เซอร์กิตเบรกเกอร์สุญญากาศแบบติดตั้งบนเสาขนาด 11kV มีอายุการใช้งานเชิงกลสูงสุด 30,000 ครั้ง ทนทานต่อการเปิดและปิดวงจรบ่อยครั้งในระยะยาว ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานกริดการกระจายอัจฉริยะที่เกี่ยวข้องกับการปิดอัตโนมัติและการสลับความถี่สูง ซึ่งจะช่วยป้องกันความเสียหายของอุปกรณ์ที่เกิดจากการทำงานบ่อยครั้ง และช่วยให้มั่นใจถึงประสิทธิภาพที่ต่อเนื่องและเสถียรของระบบกริดอัตโนมัติ

3. การจัดการข้อผิดพลาดที่แข็งแกร่ง การทำงานที่ปลอดภัยและมีเสถียรภาพ

ด้วยกระแสไฟลัดวงจรที่กำหนดที่ 25kA อุปกรณ์จึงสามารถดำเนินการตัดไฟลัดวงจรติดต่อกัน 30 ครั้งได้อย่างน่าเชื่อถือ มาพร้อมกับยูนิตป้องกันที่ใช้ไมโครโปรเซสเซอร์ในตัว ทำให้มีชุดฟังก์ชันการป้องกันที่ครอบคลุม รวมถึงการป้องกันกระแสไฟเกินทิศทางแบบสามขั้นตอนพร้อมการบล็อคแรงดันไฟฟ้า การป้องกันลำดับศูนย์ และการปิดใหม่อัตโนมัติ โดยจะระบุและแยกข้อบกพร่องของกริดอย่างรวดเร็ว ป้องกันการแพร่กระจายของข้อผิดพลาด และเสริมความปลอดภัยในการดำเนินงานของกริด

4. การบูรณาการอัจฉริยะและการจัดการระยะไกล

โดยรวมฟังก์ชันการวัด การควบคุม การป้องกัน และการสื่อสารไว้ในหน่วยเดียว รองรับการสลับระยะไกล (การเปิด/ปิด) การตรวจสอบข้อมูลพลังงานแบบเรียลไทม์ การแจ้งเตือนข้อผิดพลาด และการอัปโหลดข้อมูล สามารถใช้งานร่วมกับโหมดการสื่อสารกระแสหลัก เช่น GPRS และไฟเบอร์ออปติก โดยจะเชื่อมต่อกับแพลตฟอร์มการจัดการกริดอัจฉริยะได้อย่างราบรื่น เพื่อเปิดใช้งาน O&M (การดำเนินงานและการบำรุงรักษา) แบบดิจิทัล แบบแสดงภาพ และแบบอัจฉริยะของเครือข่ายการกระจายสินค้า

5. การปรับตัวให้เข้ากับสภาพแวดล้อมกลางแจ้งที่รุนแรง

ออกแบบมาโดยเฉพาะสำหรับสภาพกลางแจ้งที่รุนแรง โดยมีระดับการป้องกันสูงและทำงานได้อย่างเสถียรภายในช่วงอุณหภูมิสุดขั้วตั้งแต่ -40°C ถึง +70°C เหมาะสำหรับระดับความสูงไม่เกิน 2,000 เมตร และพื้นที่ที่มีมลภาวะหนักระดับ V ด้วยความต้านทานที่ดีเยี่ยมต่ออุณหภูมิที่สูงและต่ำ การกัดกร่อน และฝุ่น จึงปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่ซับซ้อนที่หลากหลาย รวมถึงบริเวณชายฝั่ง เขตอุตสาหกรรม และพื้นที่ที่สูง

สถานการณ์การใช้งาน

1. การรวมสถานีย่อย: ทำหน้าที่เป็นสวิตช์ป้อนขาออกที่ด้าน 10kV ของหม้อแปลงหลักของสถานีย่อย ช่วยให้มั่นใจได้ถึงการสลับที่ปลอดภัยและการป้องกันข้อผิดพลาดสำหรับวงจรป้อน

2. การติดตั้งใหม่และการอัพเกรดสาย: ติดตั้งบนเสา/เสาสายจำหน่ายเพื่อเป็นการแบ่งส่วนหรือสวิตช์ผูกเพื่อให้สามารถจ่ายไฟแบบแบ่งส่วนและแยกข้อผิดพลาดได้

3. สถานการณ์การกระจายทั่วไป: เหมาะสำหรับการควบคุมการกระจายพลังงานในกริดอัจฉริยะในเมือง การอัพเกรดกริดในชนบท กิจการอุตสาหกรรมและเหมืองแร่ ชุมชนที่อยู่อาศัย และสวนสาธารณะเชิงพาณิชย์

4. สถานการณ์การจ่ายไฟที่มีความน่าเชื่อถือสูง: เหมาะอย่างยิ่งสำหรับพื้นที่ที่ต้องการความน่าเชื่อถือในการจ่ายไฟสูงและการอัพเกรดระบบอัตโนมัติของเครือข่ายการกระจาย โดยจะแยกส่วนที่ชำรุดอย่างรวดเร็วและคืนพลังงานให้กับพื้นที่ที่ไม่ได้รับผลกระทบ ซึ่งจะช่วยยกระดับคุณภาพการบริการอย่างมีนัยสำคัญ

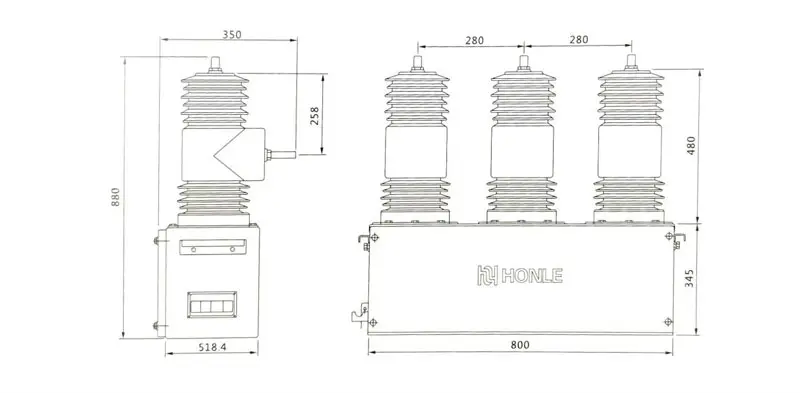

พารามิเตอร์ทางเทคนิค

กรณีการใช้งานจริง

กรณี: โครงการอัปเกรดระบบกริดอัตโนมัติในชนบทในมณฑลอานฮุย

ในปี 2025 เทศมณฑลกูเจิ้น เมืองเบงปู้ มณฑลอานฮุย ได้เปิดตัวโครงการอัปเกรดระบบกริดอัตโนมัติในชนบท โดยใช้เซอร์กิตเบรกเกอร์สุญญากาศแบบติดเสา HUAJIDIAN 11kV เป็นจำนวนมาก กริดท้องถิ่นในชนบทดั้งเดิมอาศัยสวิตช์เกียร์แบบดั้งเดิมซึ่งมีระบบอัตโนมัติต่ำและมีข้อผิดพลาดบ่อยครั้ง ความผิดพลาดของสายไฟส่งผลให้ไฟฟ้าดับเป็นวงกว้าง ไม่สามารถตอบสนองความต้องการไฟฟ้าที่เชื่อถือได้ของชาวชนบทและวิสาหกิจในเมือง

โปรเจ็กต์นี้ใช้วิธีการบายพาสแบบ Live-line เพื่อติดตั้งเซอร์กิตเบรกเกอร์อัจฉริยะนี้บนส่วนสำคัญของสายจ่ายไฟ เพื่อให้มั่นใจว่าจะไม่รบกวนการจ่ายไฟสำหรับผู้ใช้ในท้องถิ่น ด้วยการใช้ประโยชน์จากประสิทธิภาพที่มั่นคงของกลไกแม่เหล็กถาวรและระบบระบุข้อผิดพลาดอัจฉริยะ อุปกรณ์นี้สามารถตรวจจับข้อผิดพลาดระดับมิลลิวินาที แยกส่วนของเส้นที่มีข้อบกพร่องโดยอัตโนมัติ และคืนพลังงานให้กับพื้นที่ที่ไม่ได้รับผลกระทบอย่างรวดเร็ว

หลังจากการใช้งานอุปกรณ์ อัตราไฟฟ้าดับที่เกิดจากความผิดพลาดของสายกริดในชนบทลดลงอย่างมาก และความน่าเชื่อถือของแหล่งจ่ายไฟในภูมิภาคเพิ่มขึ้นเป็น 99.98% ความต้านทานที่ดีเยี่ยมของผลิตภัณฑ์ต่ออุณหภูมิต่ำและมลภาวะที่รุนแรงทำให้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมกลางแจ้งในชนบทที่ซับซ้อน โดยดำเนินการโดยไม่ต้องบำรุงรักษาในระยะยาว ช่วยลดภาระการดำเนินงานและการบำรุงรักษาโครงข่ายไฟฟ้าได้อย่างมีประสิทธิภาพ และบรรลุเป้าหมายในการอัปเกรดโครงข่ายอัจฉริยะในชนบทได้สำเร็จ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือข้อได้เปรียบที่สำคัญของกลไกแม่เหล็กถาวรเมื่อเปรียบเทียบกับกลไกสปริงแบบเดิม

กลไกแม่เหล็กถาวรของ HUAJIDIAN ช่วยลดโครงสร้างการส่งผ่านที่ซับซ้อนที่พบในกลไกสปริงแบบดั้งเดิม ด้วยการออกแบบภายในที่คล่องตัวและไม่มีส่วนประกอบยืดหยุ่นที่เปราะบาง ช่วยแก้ไขปัญหาพื้นฐาน เช่น ความล้าของวัสดุ การติดขัด และอัตราความล้มเหลวสูงที่เกี่ยวข้องกับกลไกสปริง อุปกรณ์นี้มีเสถียรภาพในการทำงานที่เหนือกว่าและอายุการใช้งานเชิงกลสูงถึง 30,000 ครั้ง รองรับการสลับบ่อยครั้งและการปิดใหม่อัตโนมัติในเครือข่ายการกระจาย นอกจากนี้ยังช่วยให้สามารถดำเนินการได้โดยไม่ต้องบำรุงรักษา ซึ่งช่วยลดต้นทุน O&M ในระยะยาวสำหรับผู้ใช้ลงอย่างมาก

คำถามที่ 2: เซอร์กิตเบรกเกอร์นี้สามารถทนต่อสภาวะกลางแจ้งที่รุนแรงได้หรือไม่

ใช่. ผลิตภัณฑ์นี้ได้รับการปรับให้เหมาะกับสภาพแวดล้อมกลางแจ้งที่รุนแรง สามารถทำงานได้อย่างเสถียรในช่วงอุณหภูมิ -40°C ถึง +70°C และเหมาะสำหรับระดับความสูงไม่เกิน 2,000 เมตร และพื้นที่ที่มีมลภาวะหนักระดับ V ด้วยระดับการป้องกันน้ำเข้าที่สูงและความต้านทานต่อฝุ่น การกัดกร่อน และอุณหภูมิสุดขั้วได้อย่างดีเยี่ยม ทำให้เครื่องทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง เช่น พื้นที่ชายฝั่งทะเลชื้น เขตอุตสาหกรรม และภูมิภาคอัลไพน์ ซึ่งตรงตามข้อกำหนดสำหรับการบริการกลางแจ้งในระยะยาวอย่างสมบูรณ์

คำถามที่ 3: เซอร์กิตเบรกเกอร์สุญญากาศแบบติดเสาขนาด 11kV รองรับฟังก์ชันอัจฉริยะและวิธีการสื่อสารใดบ้าง

ผลิตภัณฑ์รวมชุดฟังก์ชันการป้องกันที่ครอบคลุม ซึ่งรวมถึงการป้องกันกระแสไฟเกินที่ถูกบล็อกแรงดันไฟฟ้าสามขั้นตอน การป้องกันลำดับเป็นศูนย์ และการปิดใหม่อัตโนมัติ นอกจากนี้ยังรองรับการควบคุมระยะไกล การตรวจสอบข้อมูลพลังงานแบบเรียลไทม์ และการเตือนข้อผิดพลาดอัตโนมัติ ในแง่ของการสื่อสาร รองรับทั้งโหมดกระแสหลัก ได้แก่ ระบบไร้สาย GPRS และสายไฟเบอร์ออปติก และผสานรวมเข้ากับแพลตฟอร์มอัตโนมัติของเครือข่ายการกระจายสินค้าได้อย่างราบรื่น ช่วยให้สามารถควบคุมอุปกรณ์อัจฉริยะระยะไกล การทำงานและการบำรุงรักษาแบบอัตโนมัติ และการจัดการกริดดิจิทัล ซึ่งทำหน้าที่เป็นองค์ประกอบหลักในโครงสร้างพื้นฐานกริดอัจฉริยะ
