เบรกเกอร์สุญญากาศแบบติดเสาขนาด 33kV

เซอร์กิตเบรกเกอร์สุญญากาศแบบติดเสา HUAJIDIAN 33kV เป็นสวิตช์เกียร์แรงดันไฟฟ้าปานกลางประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบจำหน่ายกลางแจ้งขนาด 10kV–33kV ส่วนใหญ่จะใช้สำหรับการป้องกันและการควบคุมเครื่องป้อนขาออกของสถานีย่อย สายไฟฟ้าแรงสูงขาเข้าสำหรับอุตสาหกรรมและเหมืองแร่ และสายสาขาในพื้นที่ที่อยู่อาศัย

ผลิตภัณฑ์นี้ผสานรวมเครื่องขัดขวางสุญญากาศเข้ากับตัวควบคุมอัจฉริยะอย่างสร้างสรรค์ และมีลอจิกป้องกันกริดที่ครอบคลุมในตัว สามารถแยกสาขาที่ผิดพลาดได้อย่างอิสระโดยไม่รบกวนการจ่ายไฟไปยังสายหลัก จึงช่วยลดขอบเขตของการไฟฟ้าดับได้อย่างมีประสิทธิภาพ และเพิ่มเสถียรภาพในการดำเนินงานของเครือข่ายการจ่ายไฟ โดยทำหน้าที่เป็นโครงสร้างพื้นฐานหลักสำหรับเครือข่ายการกระจายสินค้าอัจฉริยะสมัยใหม่

พารามิเตอร์ผลิตภัณฑ์หลัก

HUAJIDIAN ปฏิบัติตามมาตรฐานการผลิตของอุตสาหกรรมอย่างเคร่งครัด และพารามิเตอร์ของอุปกรณ์นั้นเข้ากันได้อย่างสมบูรณ์กับข้อกำหนดการปฏิบัติงานของระบบจำหน่ายไฟฟ้ากระแสสลับสามเฟสกลางแจ้ง พารามิเตอร์ที่สำคัญมีดังนี้:

1. แรงดันไฟฟ้า: 12kV (เหมาะสำหรับสายจำหน่ายในเมือง/ชนบท 10kV เข้ากันได้กับสภาพการทำงานที่ติดตั้งเสา 33kV)

2. กระแสไฟฟ้าที่ได้รับการจัดอันดับ: 630A, 1000A, 1250A (ข้อกำหนดหลายข้อเพื่อตอบสนองความต้องการโหลดที่แตกต่างกัน)

3. กระแสไฟฟ้าลัดวงจรที่กำหนด: 20kA, 25kA (สามารถขัดจังหวะข้อผิดพลาดของกริดที่รุนแรงได้)

4. ระบบที่ใช้งานได้: ระบบจำหน่ายไฟฟ้ากระแสสลับกลางแจ้งสามเฟส 50Hz

5. โหมดการทำงาน: การควบคุมแบบแมนนวล / ไฟฟ้าแบบคู่; รองรับการทำงานระยะไกลอัจฉริยะ

คุณสมบัติโครงสร้างและประสิทธิภาพที่สำคัญ

1. การออกแบบโครงสร้างแบบบูรณาการและปรับให้เหมาะสม

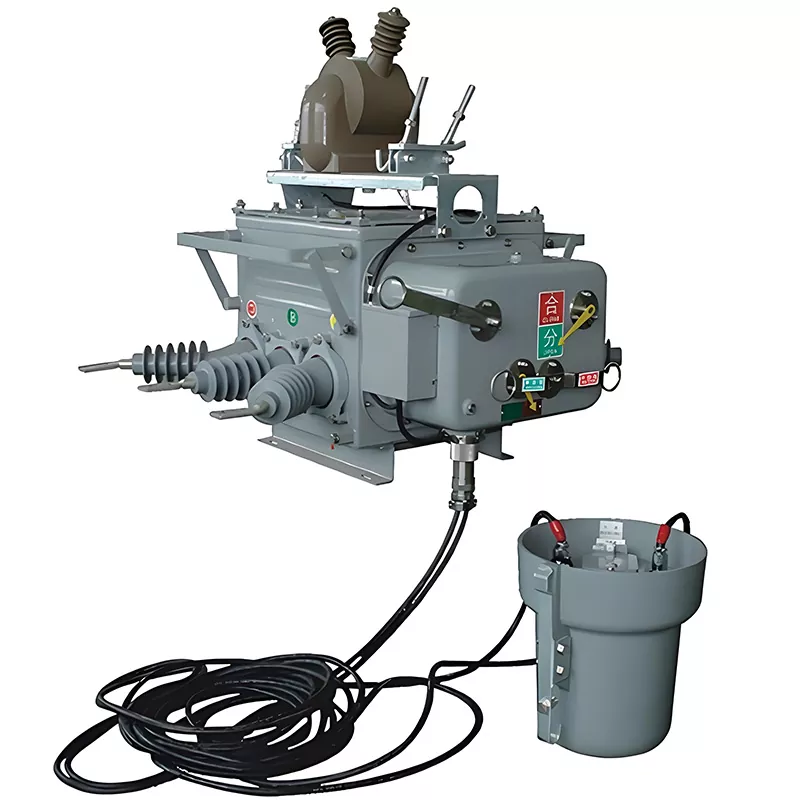

เบรกเกอร์สุญญากาศแบบติดตั้งบนเสาขนาด 33kV มีตัวขัดขวางสุญญากาศประสิทธิภาพสูงในตัว ซึ่งรับผิดชอบในการสลับโหลดและการหยุดชะงักของกระแสไฟฟ้าลัดวงจร มันมีการสูญพันธุ์ของส่วนโค้งอย่างรวดเร็วโดยไม่มีการรั่วไหลของส่วนโค้งภายนอก อุปกรณ์นี้มาพร้อมกับที่จับสำหรับชาร์จแบบสปริงและมือจับเปิด/ปิดแบบแมนนวล พร้อมด้วยไฟแสดงสถานะสีแดง/เขียว อุปกรณ์นี้ช่วยให้สามารถตรวจสอบสถานะการทำงานของอุปกรณ์ด้วยภาพได้โดยตรงและชัดเจน กลไกการชาร์จแบบสปริงในตัวช่วยให้มั่นใจได้ถึงการจัดเก็บพลังงานที่เสถียรและการดำเนินการสวิตชิ่งที่เชื่อถือได้ ตอบสนองความต้องการในการใช้งานบ่อยครั้งและระยะยาว

หม้อแปลงแรงดันไฟฟ้าตัวเรือนหุ้มฉนวน (PT) สีน้ำตาลติดตั้งอยู่ที่ด้านบนของยูนิตเพื่อจัดเตรียมการสุ่มตัวอย่างกำลังไฟฟ้าและแรงดันไฟฟ้าสายสำหรับตัวควบคุมดาวน์สตรีม ยูนิตเชื่อมต่อกับคอนโทรลเลอร์ผ่านสายเคเบิลกันน้ำสีดำแบบพิเศษ โดยส่งสัญญาณกระแสและแรงดันไฟฟ้าแบบเรียลไทม์ ขณะเดียวกันก็จ่ายพลังงานการทำงานที่เสถียรให้กับระบบควบคุม

2. การปรับตัวด้านสิ่งแวดล้อมกลางแจ้งที่เหนือกว่า

เซอร์กิตเบรกเกอร์สุญญากาศแบบติดตั้งบนเสาขนาด 33kV มีการออกแบบตัวเครื่องที่ปิดสนิทและครบวงจร ซึ่งกันน้ำและกันสนิม ตัวเรือนซิลิโคนภายนอกมีคุณสมบัติไล่สิ่งสกปรกและทนต่อรังสียูวี สามารถทนต่อสภาพกลางแจ้งที่รุนแรง เช่น อุณหภูมิสูง ฝนตกหนัก และลมแรง ออกแบบมาเพื่อการใช้งานแบบติดตั้งบนเสาในระยะยาวโดยมีความต้องการการบำรุงรักษาน้อยที่สุด ซึ่งช่วยลดต้นทุนการดำเนินงานและการบำรุงรักษาโครงข่ายไฟฟ้าได้อย่างมาก

3. ลอจิกการป้องกันแบบบูรณาการอัจฉริยะ

อุปกรณ์ดังกล่าวทำหน้าที่เป็น "หน่วยเฝ้าระวัง" ที่ชาญฉลาดสำหรับเครือข่ายการกระจายสินค้า โดยผสานตรรกะการป้องกันที่ได้รับการพิสูจน์แล้วสำหรับการต่อสายดินแบบลำดับเป็นศูนย์และสภาวะกระแสไฟเกิน รองรับการสะดุดอย่างรวดเร็ว การป้องกันกระแสไฟเกินแบบหน่วงเวลา การสะดุดแรงดันไฟตก และการปิดอัตโนมัติ ในกรณีที่เกิดข้อผิดพลาดกราวด์แบบเฟสเดียวหรือการลัดวงจรแบบเฟสต่อเฟสบนสายแยกของผู้ใช้ อุปกรณ์จะเดินทางโดยอัตโนมัติภายในมิลลิวินาทีเพื่อแยกส่วนที่ผิดพลาด ช่วยให้สามารถป้องกันแบบแบ่งส่วนได้ ป้องกันไฟฟ้าดับในวงกว้างในสายหลัก

ข้อได้เปรียบด้านการทำงานหลัก

1. การแยกข้อผิดพลาดที่แม่นยำเพื่อเพิ่มเสถียรภาพของกริด

ออกแบบมาเพื่อแก้ไขข้อผิดพลาดทั่วไปในสายการจำหน่ายในเมืองและในชนบท อุปกรณ์นี้ระบุตำแหน่งได้อย่างแม่นยำและแยกสาขาที่มีข้อบกพร่องอย่างอิสระ เมื่อแยกสายที่ชำรุดออกแล้ว การจ่ายไฟไปยังสายหลักจะยังคงดำเนินต่อไปอย่างต่อเนื่อง สิ่งนี้จะช่วยลดระยะเวลาและขอบเขตการหยุดทำงานได้อย่างมีประสิทธิภาพ ช่วยเพิ่มความน่าเชื่อถือของแหล่งจ่ายไฟสำหรับพื้นที่อยู่อาศัย สวนอุตสาหกรรม และกริดในชนบทได้อย่างมาก

2. การควบคุมอัจฉริยะระยะไกลหลายมิติ

คอนโทรลเลอร์อัจฉริยะที่มาพร้อมกับฟังก์ชันการทำงานที่ครอบคลุม รองรับการสลับระยะไกล การรายงานข้อผิดพลาดอัตโนมัติ และการส่งข้อมูลแบบเรียลไทม์ เข้ากันได้กับวิธีการสื่อสารกระแสหลักสามวิธี ได้แก่ 4G ไฟเบอร์ออปติก และตัวพาสายส่งไฟฟ้า (PLC) โดยผสานรวมเข้ากับสถานีหลักระบบอัตโนมัติในการกระจายสินค้าได้อย่างราบรื่น ช่วยให้สามารถดำเนินการได้โดยไม่ต้องใช้คนควบคุม การตรวจสอบจากระยะไกล และการจัดการอุปกรณ์ที่ติดเสาอย่างชาญฉลาด

3. การปฏิบัติตามมาตรฐานสากลและการสนับสนุนการปรับแต่ง

ในฐานะผู้ผลิตอุปกรณ์จ่ายไฟฟ้าระดับมืออาชีพ HUAJIDIAN นำเสนอบริการปรับแต่งส่วนบุคคลที่ปรับให้เหมาะกับมาตรฐานไฟฟ้าและข้อกำหนดการดำเนินงานกริดของประเทศต่างๆ เราสนับสนุนการปรับพารามิเตอร์ การเพิ่มประสิทธิภาพการทำงาน และการอัพเกรดโครงสร้าง โดยมอบโซลูชันพิเศษแบบครบวงจรสำหรับผู้ใช้ทั่วโลก

สถานการณ์การใช้งานทั่วไป

1. สายการจำหน่ายในเมืองและชนบท: การป้องกันขอบเขตสำหรับสายเหนือศีรษะ 10kV; ทำหน้าที่เป็นสวิตช์แบ่งเขตกรรมสิทธิ์สำหรับสายสาขาที่ให้บริการชุมชนที่อยู่อาศัยและโรงงาน

2. การอัปเกรดระบบอัตโนมัติของกริด: การป้องกันแบบแบ่งส่วนและการอัปเกรดอัจฉริยะสำหรับเครือข่ายการกระจายอายุ ทำให้สามารถวินิจฉัยข้อผิดพลาดและแยกส่วนสายการจ่ายได้โดยอัตโนมัติ

3. การกระจายพลังงานในอุตสาหกรรมและเหมืองแร่: การป้องกันสายไฟฟ้าแรงสูงขาเข้าสำหรับสวนอุตสาหกรรม เหมืองแร่ และโครงการปิโตรเคมี เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและมั่นคงของอุปกรณ์อุตสาหกรรม

4. ระบบจำหน่ายสถานีย่อย: การป้องกันตัวป้อนสำหรับสถานีย่อยขนาดเล็กและขนาดกลาง ตอบสนองความต้องการอัตโนมัติของเครือข่ายการกระจายที่ทันสมัย

กรณีศึกษาโครงการในโลกแห่งความเป็นจริง

1. ความเป็นมาของโครงการ

ในปี 2024 โครงการอัปเกรดระบบกริดอัตโนมัติในชนบทได้เปิดตัวในภูมิภาคทางตะวันออกของจีน สายการจำหน่ายในชนบทในท้องถิ่นกระจัดกระจายอย่างกว้างขวาง และสายสาขาเกิดข้อผิดพลาดบ่อยครั้ง ข้อผิดพลาดจุดเดียวอาจทำให้เกิดไฟดับทั่วทั้งพื้นที่ ส่งผลร้ายแรงต่อการใช้ไฟฟ้าในที่อยู่อาศัยและการผลิตทางอุตสาหกรรมในชนบท

2. โซลูชันแอปพลิเคชัน

โครงการนี้เกี่ยวข้องกับการปรับใช้เซอร์กิตเบรกเกอร์สุญญากาศแบบติดเสา HUAJIDIAN 33kV เป็นชุดที่ขอบเขตแนวสาขาและตามส่วนสายจำหน่ายหลัก การเชื่อมต่อด้วยไฟเบอร์ออปติกกับสถานีหลักระบบกระจายอัตโนมัติในพื้นที่ ช่วยให้สามารถตรวจสอบแรงดันไฟฟ้าในสาย กระแส และสถานะการทำงานแบบเรียลไทม์ รวมถึงการสะดุดและปิดข้อผิดพลาดอัตโนมัติแบบอัจฉริยะ

3. ผลการดำเนินงานของโครงการ

หลังจากการทดสอบการใช้งานอุปกรณ์ ความเร็วในการตอบสนองสำหรับการแยกข้อบกพร่องของสายได้รับการปรับปรุงขึ้น 90% และข้อผิดพลาดของสาขาไม่รบกวนการจ่ายไฟไปยังสายหลักอีกต่อไป จำนวนไฟฟ้าดับโดยเฉลี่ยต่อปีในระบบโครงข่ายระดับภูมิภาคลดลงจาก 6 แห่งเหลือน้อยกว่า 1 แห่ง และภาระงานที่ต้องดำเนินการด้วยตนเองสำหรับการดำเนินงานและบำรุงรักษาระบบโครงข่ายไฟฟ้าลดลง 70% วิธีนี้ช่วยแก้ไขปัญหาข้อผิดพลาดบ่อยครั้งและการบำรุงรักษาที่ยากลำบากที่เกี่ยวข้องกับโครงข่ายไฟฟ้าในชนบทที่เก่าแก่ได้สำเร็จ ส่งผลให้การอัพเกรดอัจฉริยะเสร็จสมบูรณ์ได้อย่างมีประสิทธิภาพ

คำถามที่พบบ่อย

คำถามที่ 1: เซอร์กิตเบรกเกอร์สุญญากาศแบบติดตั้งบนเสา HUAJIDIAN 33kV สามารถทำงานกลางแจ้งในสภาพแวดล้อมที่เลวร้ายได้อย่างน่าเชื่อถือหรือไม่

A1: ใช่ สามารถทำได้ อุปกรณ์นี้มีตัวเครื่องที่ปิดสนิท กันน้ำ และกันสนิม พร้อมด้วยส่วนประกอบซิลิโคนภายนอกที่ทนต่อรังสี UV และคราบสกปรก ได้รับการปรับปรุงเป็นพิเศษสำหรับการใช้งานกลางแจ้งแบบติดตั้งบนเสา โดยทนทานต่อสภาวะที่รุนแรง เช่น อุณหภูมิสูงและต่ำ ฝนตกหนัก และรังสี UV ที่รุนแรง และผ่านการทดสอบการจำลองสภาพแวดล้อมกลางแจ้งอย่างเข้มงวด ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและการทำงานในระยะยาวโดยแทบไม่ต้องมีการบำรุงรักษา

คำถามที่ 2: ผลิตภัณฑ์รองรับการควบคุมและการจัดการอัจฉริยะด้วยวิธีการสื่อสารระยะไกลแบบใดบ้าง

A2: อุปกรณ์ดังกล่าวมาพร้อมกับตัวควบคุมอัจฉริยะหลายช่องสัญญาณ รองรับโหมดการสื่อสารระยะไกลหลัก 3 โหมด ได้แก่ ไร้สาย 4G ไฟเบอร์ออปติก และพาหะสายไฟ (PLC) โดยผสานรวมเข้ากับสถานีหลักระบบกระจายอัตโนมัติได้อย่างราบรื่น เพื่อให้สามารถสลับระยะไกล แจ้งเตือนข้อผิดพลาดแบบเรียลไทม์ สถิติข้อมูลการปฏิบัติงาน และการตรวจสอบอุปกรณ์ระยะไกล ตรงตามข้อกำหนดของการพัฒนากริดอัจฉริยะสมัยใหม่

คำถามที่ 3: สามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามมาตรฐานไฟฟ้าของประเทศต่างๆ ได้หรือไม่

A3: ใช่. HUAJIDIAN นำเสนอการปรับแต่งพารามิเตอร์อุปกรณ์ ลอจิกการป้องกัน โปรโตคอลการสื่อสาร และการกำหนดค่าโครงสร้างอย่างครอบคลุม เพื่อให้สอดคล้องกับมาตรฐานไฟฟ้าและข้อกำหนดกริดของประเทศและภูมิภาคต่างๆ นอกจากนี้เรายังจัดทำเอกสารการปฏิบัติตามข้อกำหนดเพื่อตอบสนองความต้องการของโครงการวิศวกรรมระดับโลกที่หลากหลาย
