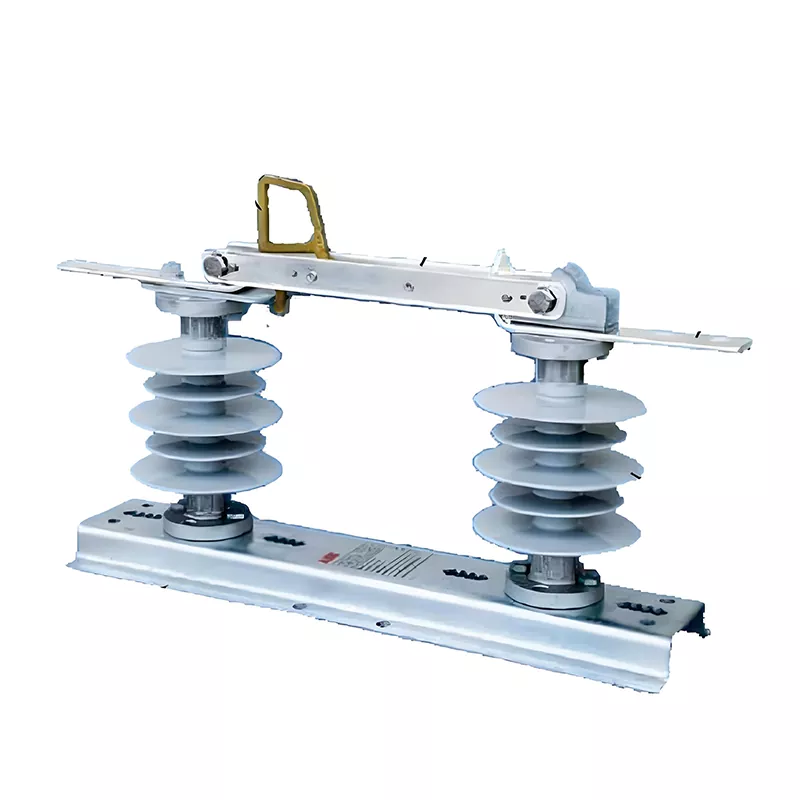

GDW1-12/630-25 สวิตช์สายดินในร่ม

HUAJIDIAN GDW1-12/630-25 Indoor Earthing Switch เป็นอุปกรณ์ป้องกันไฟภายนอกที่พัฒนาและผลิตโดยผู้ผลิตมืออาชีพที่เชี่ยวชาญด้านส่วนประกอบหลักสำหรับเครือข่ายจำหน่ายไฟฟ้าแรงดันปานกลาง ผลิตภัณฑ์ได้รับการปรับให้เหมาะสมและอัปเกรดสำหรับสภาพการทำงานกลางแจ้งที่ซับซ้อน แก้ปัญหาปัญหาของสวิตช์กราวด์แบบเดิม เช่น การทนทานต่อสภาพอากาศที่ไม่ดี โหมดการทำงานที่จำกัด และการทำงานที่ไม่เสถียร

The equipment has a rated voltage of 12kV, a rated current of 630A, and a short-time withstand short-circuit current of 25kA. ด้วยโครงสร้างฉนวนที่มีความแข็งแรงสูงและส่วนประกอบทองแดงที่เป็นสื่อกระแสไฟฟ้าสูง ช่วยให้มองเห็นการตัดการเชื่อมต่อและการต่อสายดินที่เชื่อถือได้ระหว่างการใช้งานและการบำรุงรักษาอุปกรณ์ ขจัดอันตรายจากแรงดันไฟฟ้าตกค้างได้อย่างสมบูรณ์ และรับประกันความปลอดภัยส่วนบุคคลของเจ้าหน้าที่ซ่อมบำรุง It is a key core piece of equipment for standardized operation and maintenance of modern power distribution networks.

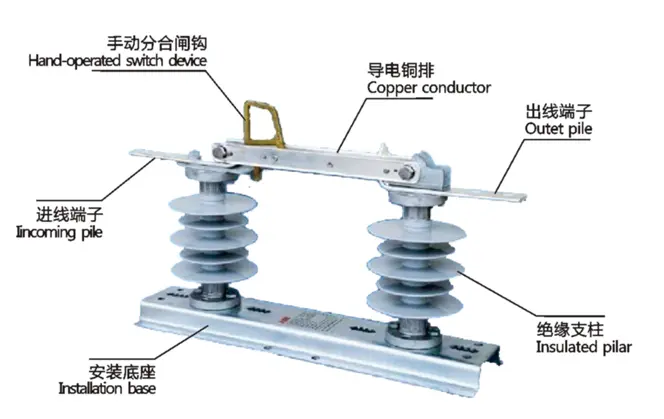

การแสดงโครงสร้าง

การแนะนำประเภท

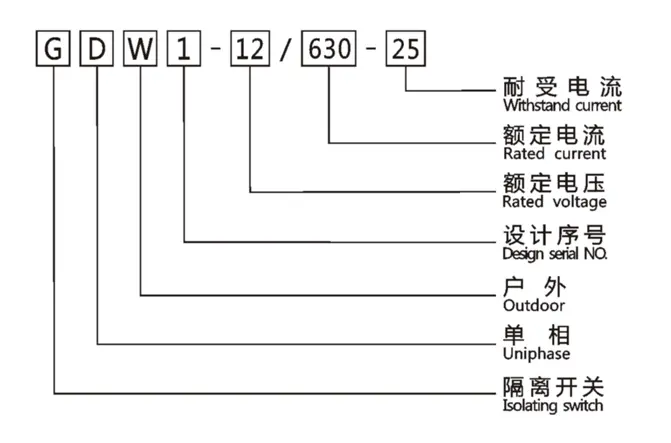

คำจำกัดความของโมเดล

GDW1-12/630-25 อักขระและตัวเลขในหมายเลขรุ่นสอดคล้องกับพารามิเตอร์ผลิตภัณฑ์เฉพาะ ตามที่อธิบายด้านล่าง:

- G: สวิตช์ตัดการเชื่อมต่อ ซึ่งแสดงถึงคุณลักษณะการทำงานหลักของอุปกรณ์

- D: โครงสร้างเฟสเดียว เหมาะสำหรับสายจ่ายไฟฟ้าเฟสเดียว

- W: Outdoor type, designed specifically for lines in open-air natural environments

- 1: หมายเลขซีเรียลการออกแบบผลิตภัณฑ์ ซึ่งแสดงถึงโมเดลที่ได้รับการปรับให้เหมาะสมสำหรับการทำซ้ำ

- 12: แรงดันไฟฟ้าพิกัด 12kV เหมาะสำหรับเครือข่ายจำหน่ายไฟฟ้าแรงดันปานกลางทั่วไป

- 630: กระแสไฟพิกัด 630A ซึ่งเป็นไปตามข้อกำหนดความสามารถในการรองรับปัจจุบันของสายจ่ายไฟฟ้ากระแสหลัก

- 25: ทนต่อกระแสลัดวงจรในเวลาอันสั้น 25kA มีความต้านทานแรงกระแทกจากการลัดวงจรที่แข็งแกร่งมาก

ข้อดีของผลิตภัณฑ์หลัก

1. Excellent electrical performance, stable and reliable conductivity

สวิตช์สายดินในอาคาร GDW1-12/630-25 ใช้บัสบาร์ทองแดงที่มีความบริสุทธิ์สูง ซึ่งเป็นสื่อกระแสไฟฟ้าสูง ทนทานต่อการสึกหรอ และทนทาน การทำงานในระยะยาวส่งผลให้ไม่มีการสะสมความร้อนและไม่มีการลดทอนพลังงาน ทำให้มั่นใจได้ถึงการส่งกระแสไฟฟ้าที่มีประสิทธิภาพและมีเสถียรภาพ เมื่อติดตั้งส่วนรองรับฉนวนประสิทธิภาพสูง ระยะห่างตามผิวฉนวนขั้นต่ำถึง 380 มม. ให้ฉนวนไฟฟ้าแรงสูงที่ดีเยี่ยมและแยกวงจรไฟฟ้าแรงสูง 12kV ได้อย่างมีประสิทธิภาพ ป้องกันการรั่วไหลและอุบัติเหตุวาบไฟตามผิว และรับประกันการทำงานที่ปลอดภัยของอุปกรณ์ภายใต้สภาวะไฟฟ้าแรงสูงในระยะยาว

2. การออกแบบการทำงานสองโหมด ยืดหยุ่น ชาญฉลาด และมีประสิทธิภาพ

ทำลายข้อจำกัดของการทำงานแบบแมนนวลเพียงอย่างเดียวของอุปกรณ์แบบดั้งเดิม โดยรองรับทั้งโหมดการทำงานแบบแมนนวลและแบบไฟฟ้า ตะขอควบคุมการทำงานแบบเฉพาะเป็นอุปกรณ์มาตรฐาน ทำให้การสลับแบบแมนนวลถึงสถานที่ปลอดภัยและสะดวก เข้ากันได้กับแรงดันไฟฟ้าของมอเตอร์ DC 12V/24V และสามารถติดตั้งกลไกการทำงานแบบไฟฟ้าสำหรับการควบคุมอัตโนมัติระยะไกล การออกแบบโหมดคู่ช่วยปรับปรุงประสิทธิภาพการบำรุงรักษาอย่างมีนัยสำคัญ ลดความเสี่ยงของการดำเนินการด้วยตนเอง และเพิ่มระดับการดำเนินงานและการบำรุงรักษาโครงข่ายไฟฟ้าอัจฉริยะ

3. ทนต่อสภาพอากาศได้ดีเยี่ยม ปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนได้

หลังจากผ่านการทดสอบการปรับสภาพแวดล้อมอย่างเข้มงวด อุปกรณ์สามารถทำงานได้ตามปกติในช่วงอุณหภูมิกว้างตั้งแต่ -30°C ถึง 45°C โดยไม่ได้รับผลกระทบจากความเย็นจัดทางตอนเหนือหรืออุณหภูมิสูงในฤดูร้อน มีความสามารถในการต้านน้ำแข็งได้ดีเยี่ยม ทนต่อการสะสมของน้ำแข็งหนา 10 มม. ป้องกันความล้มเหลวของอุปกรณ์ที่เกิดจากสภาพอากาศที่หนาวจัดและหิมะตก เหมาะสำหรับพื้นที่ที่ระดับความสูง 3000 ม. และต่ำกว่า สวิตช์นี้ได้รับการปรับให้เข้ากับสภาพแวดล้อมทางภูมิศาสตร์และอุตุนิยมวิทยาที่ซับซ้อน เช่น ที่ราบสูงและภูเขาได้อย่างน่าเชื่อถือ โดยมีความทนทานสูงและอายุการใช้งานยาวนาน

พารามิเตอร์ทางเทคนิคหลัก

สถานการณ์การใช้งาน

สวิตช์สายดินในอาคาร HUAJIDIAN GDW1-12/630-25 เป็นอุปกรณ์ความปลอดภัยหลักสำหรับเครือข่ายจำหน่ายไฟฟ้าแรงดันปานกลาง ซึ่งใช้กันอย่างแพร่หลายในส่วนกลางแจ้งของสายส่งไฟฟ้าเหนือศีรษะ เครือข่ายจำหน่ายไฟฟ้าในเมืองและชนบท และสิ่งอำนวยความสะดวกสนับสนุนสถานีย่อย อุปกรณ์นี้มีจุดตัดการเชื่อมต่อที่มองเห็นได้ชัดเจนในระหว่างการบำรุงรักษาตามปกติ การบำรุงรักษาอุปกรณ์ และการซ่อมแซมฉุกเฉิน ช่วยให้สามารถแยกวงจรทางกายภาพได้อย่างสมบูรณ์ กำจัดประจุไฟฟ้าตกค้างอย่างทั่วถึง และปกป้องความปลอดภัยส่วนบุคคลของเจ้าหน้าที่ซ่อมบำรุงอย่างครอบคลุม

ด้วยความต้านทานความเย็นที่ยอดเยี่ยม ความต้านทานต่อน้ำแข็ง และความสามารถในการปรับตัวในระดับความสูงสูง ผลิตภัณฑ์นี้จึงเหมาะอย่างยิ่งสำหรับพื้นที่ทางตอนเหนือที่หนาวเย็นอย่างรุนแรง ที่ราบสูง และภูเขา และพื้นที่ที่มีหิมะตกหนักและน้ำแข็งปกคลุม สามารถรับมือกับสภาพอากาศที่ซับซ้อนและสภาพแวดล้อมทางภูมิศาสตร์ได้อย่างเสถียร ลดความล้มเหลวของอุปกรณ์ที่เกิดจากสภาพอากาศเลวร้ายได้อย่างมาก และปรับปรุงเสถียรภาพการดำเนินงานโดยรวมของโครงข่ายไฟฟ้า

กรณีศึกษาการใช้งานจริง

ในปี 2023 ชุดสวิตช์สายดินในร่ม HUAJIDIAN GDW1-12/630-25 ได้ถูกนำมาใช้กับโครงการอัพเกรดเครือข่ายการกระจาย 12kV ในเมือง Liupanshui มณฑลกุ้ยโจวได้สำเร็จ บริเวณนี้มีระดับความสูงเกือบ 2,800 เมตร โดยมีอุณหภูมิในฤดูหนาวที่รุนแรงและมีน้ำแข็งตามฤดูกาลบ่อยครั้ง สวิตช์กราวด์แบบดั้งเดิมมีแนวโน้มที่จะเกิดปัญหา เช่น ความต้านทานไอซิ่งต่ำ ความล้มเหลวของอุณหภูมิต่ำ และการทำงานที่ไม่สะดวก ก่อให้เกิดความเสี่ยงที่สำคัญในการบำรุงรักษาสายไฟ

หลังจากที่โครงการอัปเกรดและเปลี่ยนอุปกรณ์ด้วยผลิตภัณฑ์ HUAJIDIAN อุปกรณ์ดังกล่าวก็สามารถทนต่อสภาพอากาศหนาวเย็นสุดขั้วในท้องถิ่นที่ -25°C และสภาพน้ำแข็ง 8-10 มม. ในท้องถิ่นได้ การทำงานแบบสองโหมดช่วยเพิ่มประสิทธิภาพในการบำรุงรักษาสายฤดูหนาวและการจัดการข้อผิดพลาดฉุกเฉินได้อย่างมาก ภายในหนึ่งปีของการทดสอบการใช้งานอุปกรณ์ ก็เกิดปัญหาด้านความปลอดภัยในการบำรุงรักษาเป็นศูนย์ และอัตราความล้มเหลวของอุปกรณ์ลดลงมากกว่า 85% ประสิทธิภาพที่มั่นคงของผลิตภัณฑ์และความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่เหนือกว่าได้รับการยอมรับอย่างสูงจากเจ้าของโครงการ ทำให้เป็นกรณีมาตรฐานสำหรับการอัพเกรดความปลอดภัยในเครือข่ายการกระจายสินค้าในระดับความสูงและเย็นจัด

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือข้อดีของสวิตช์สายดินในอาคาร GDW1-12/630-25 เมื่อเปรียบเทียบกับสวิตช์ตัดการเชื่อมต่อภายนอกอาคารทั่วไป

ข้อได้เปรียบหลักมีสามเท่า: ประการแรก ใช้โครงสร้างตัวนำทองแดงที่มีความบริสุทธิ์สูงและการออกแบบฉนวนที่ได้รับการปรับปรุง ส่งผลให้มีความสามารถในการทนต่อการลัดวงจร 25kA ที่แข็งแกร่งขึ้น และความปลอดภัยของฉนวนที่สูงขึ้น ประการที่สอง รองรับทั้งโหมดการทำงานแบบไฟฟ้าและแบบแมนนวล ช่วยให้สามารถควบคุมอัจฉริยะจากระยะไกล และก้าวข้ามข้อจำกัดของอุปกรณ์แบบดั้งเดิมที่สามารถใช้งานได้ด้วยตนเองเท่านั้น ประการที่สาม ความต้านทานต่อสภาพอากาศได้รับการอัพเกรดอย่างมีนัยสำคัญ ช่วยให้การทำงานมีเสถียรภาพในสภาพแวดล้อมที่ต่ำถึง -30°C และมีไอซิ่งหนา 10 มม. ซึ่งเกินกว่าความสามารถในการปรับตัวต่อสิ่งแวดล้อมของผลิตภัณฑ์ทั่วไปได้มาก

คำถามที่ 2: กลไกการทำงานของอุปกรณ์ไฟฟ้ามีความหลากหลายเพียงใด และการติดตั้งสะดวกหรือไม่

มีความหลากหลายสูงและติดตั้งง่าย ผลิตภัณฑ์เข้ากันได้กับแรงดันไฟฟ้า DC 12V/24V สากล ใช้อินเทอร์เฟซมาตรฐานและโครงสร้างโมดูลาร์ และกลไกไฟฟ้าสามารถถอดประกอบและประกอบได้ง่ายโดยไม่ต้องดัดแปลงที่ซับซ้อนหรือแก้ไขข้อบกพร่องอย่างมืออาชีพ ผู้ใช้สามารถเลือกหรือแยกชิ้นส่วนกลไกไฟฟ้าได้อย่างอิสระตามความต้องการในการใช้งานและการบำรุงรักษา และยังเข้ากันได้กับระบบควบคุมอัตโนมัติของเครือข่ายจำหน่ายไฟฟ้าแรงดันปานกลางกระแสหลัก ช่วยลดความยุ่งยากในการบำรุงรักษาในภายหลัง

Q3: HUAJIDIAN ให้บริการหลังการขายและการรับประกันอะไรบ้างสำหรับผลิตภัณฑ์นี้

HUAJIDIAN ให้บริการที่มีคุณภาพครบวงจร และผลิตภัณฑ์ทั้งหมดผ่านการทดสอบอย่างเข้มงวดก่อนออกจากโรงงาน ซึ่งเป็นไปตามมาตรฐานอุตสาหกรรมพลังงาน แบรนด์มีการรับประกันระยะยาว คำแนะนำทางเทคนิคระดับมืออาชีพสำหรับการติดตั้งและการทดสอบการใช้งาน และการให้คำปรึกษาหลังการขายตลอด 24 ชั่วโมง นอกจากนี้ยังสามารถจัดเตรียมการปรับเปลี่ยนแบบกำหนดเองสำหรับสภาวะการทำงานพิเศษ เช่น ระดับความสูงพิเศษและอุณหภูมิต่ำมาก เพื่อตอบสนองความต้องการในการใช้งานและการบำรุงรักษาโครงข่ายไฟฟ้าในภูมิภาคต่างๆ
