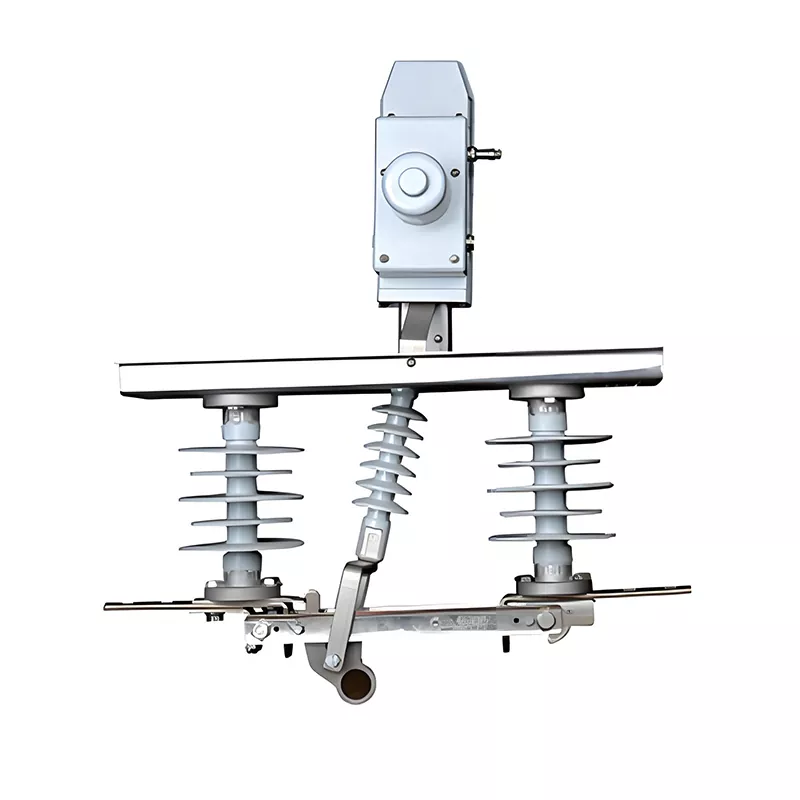

สวิตช์สายดิน 24kv

สวิตช์สายดิน HUAJIDIAN 24kV เป็นอุปกรณ์แยกอัจฉริยะที่ติดตั้งบนเสาที่พัฒนาขึ้นโดยอิสระสำหรับเครือข่ายการกระจายค่าใช้จ่ายเหนือศีรษะ 10kV โดยผสานรวมกลไกการทำงานแบบไฟฟ้า การป้องกันฉนวนโดยรวม และระบบส่งกำลังทางกลที่มีประสิทธิภาพ ช่วยให้เปิดและปิดจากระยะไกลและในพื้นที่ได้อย่างยืดหยุ่น โดยมีบทบาทสำคัญในการแยกความปลอดภัยของสายไฟ การป้องกันการบำรุงรักษาไฟฟ้าดับ และการตรวจสอบโครงข่ายไฟฟ้าอัจฉริยะ และเป็นอุปกรณ์สนับสนุนหลักสำหรับการเปลี่ยนแปลงระบบอัตโนมัติของเครือข่ายการกระจาย

HUAJIDIAN นำเสนอกลไกการทำงานที่ปรับแต่งได้เพื่อให้เหมาะกับโซลูชันการจ่ายไฟในไซต์งานต่างๆ รวมถึงพลังงานแสงอาทิตย์และแบตเตอรี่ DC และเข้ากันได้กับเงื่อนไขการก่อสร้างโครงข่ายไฟฟ้าในท้องถิ่น การผลิต การทดสอบ การปรับแต่ง และบริการหลังการขายทั้งหมดได้รับการจัดการโดยโรงงานของเราเอง โดยมีทีมงานด้านเทคนิคที่ให้คำปรึกษาตลอด 24 ชั่วโมงทุกวันเกี่ยวกับการเลือกและการปรับแต่งโซลูชัน

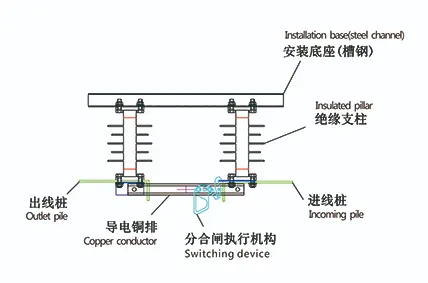

การแสดงโครงสร้าง

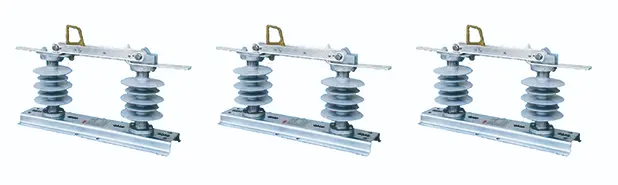

การแนะนำประเภท

ข้อดีของผลิตภัณฑ์หลัก

1. ประสิทธิภาพของฉนวนที่แข็งแกร่ง ปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่รุนแรงได้

ติดตั้งฉนวนคอมโพสิตที่มีระยะห่างตามผิวฉนวนขนาดใหญ่ ได้รับพิกัดการป้องกันมลพิษระดับ IV ทนทานต่อวาบไฟตามผิวและการเสื่อมสภาพ และสามารถทนต่อความชื้น ฝุ่น และการกัดกร่อนของสเปรย์เกลือชายฝั่ง การออกแบบส่วนประกอบฉนวนและวงจรนำไฟฟ้าแยกกันช่วยให้มั่นใจถึงการแยกที่เชื่อถือได้ระหว่างชิ้นส่วนที่มีไฟฟ้าและส่วนประกอบกราวด์ ตัวบ่งชี้แรงดันไฟฟ้าที่ทนต่อความถี่กำลังและแรงกระตุ้นฟ้าผ่าทั้งหมดเป็นไปตามมาตรฐาน เหมาะสำหรับเส้นระดับความสูงและต่ำ

2. วงจรนำไฟฟ้าที่ทนทานต่อการกัดกร่อนและทนทาน, อายุการใช้งานทางกลที่ยาวนาน

วงจรนำไฟฟ้าหลักใช้กระบวนการทองแดงชุบเงิน ส่งผลให้มีความต้านทานการสัมผัสต่ำ การนำไฟฟ้าที่ดีเยี่ยม และอุณหภูมิที่เพิ่มขึ้นต่ำในระหว่างการใช้งานระยะยาว หน้าสัมผัสแบบสมมาตรช่วยลดการสูญเสียแรงดัน ส่วนประกอบทางกลที่สำคัญใช้สแตนเลส + สังกะสีจุ่มร้อนป้องกันการกัดกร่อนสองชั้น ป้องกันสนิมและการติดขัด อายุการใช้งานเชิงกล ≥10,000 รอบ ช่วยลดความเสี่ยงของการสัมผัสที่ไม่ดีระหว่างการทำงานในระยะยาว

3. การออกแบบให้มีน้ำหนักเบาและแยกส่วน ลดต้นทุนการติดตั้งและบำรุงรักษา

สวิตช์สายดิน 24kV มีการออกแบบให้มีน้ำหนักเบาและแยกส่วน ช่วยให้สามารถติดตั้งได้โดยตรงบนครอสอาร์มกระจายแบบมาตรฐานโดยไม่ต้องดัดแปลงทาวเวอร์ โครงสร้างไดรฟ์เชื่อมโยงให้ประสิทธิภาพการส่งข้อมูลสูงและการทำงานที่ราบรื่น ลดความยุ่งยากในการทดสอบการใช้งานที่ไซต์งาน และลดภาระงานในการบำรุงรักษาที่ตามมา ลดค่าใช้จ่ายในการก่อสร้างและบำรุงรักษาตลอดอายุการใช้งานลงอย่างมาก

พารามิเตอร์ทางเทคนิคหลัก

สถานการณ์ที่เกี่ยวข้อง

1. การแบ่งส่วนสายหลักและการแยกสายสาขา: ยกเลิกการเชื่อมต่อส่วนข้อบกพร่องอย่างรวดเร็ว และลดพื้นที่ไฟฟ้าดับ

2. สายที่ไม่ต้องดูแลระยะไกล: ควบคุมการบำรุงรักษาและการสลับสายจากระยะไกล ลดต้นทุนการปีนเสาด้วยตนเอง

3. การแยกการเชื่อมต่อโครงข่ายไฟฟ้าแรงสูงในสวนอุตสาหกรรม: เชื่อมโยงกับระบบอัตโนมัติของเครือข่ายการกระจายเพื่อให้เกิดการถ่ายโอนโหลดและการวินิจฉัยข้อผิดพลาดอย่างรวดเร็ว

4. การแยกสายเชื่อมต่อโครงข่ายไฟฟ้าโซลาร์เซลล์และพลังงานลม: มีการต่อสายดินอย่างเชื่อถือได้ในระหว่างการบำรุงรักษา เพื่อให้มั่นใจในความปลอดภัยของการเชื่อมต่อโครงข่ายพลังงานใหม่

กรณีศึกษา: โครงการอัพเกรดโครงข่ายไฟฟ้าในชนบทในพื้นที่ภูเขาทางตอนกลางของจีน

การอัพเกรดโครงข่ายไฟฟ้าในชนบทอย่างชาญฉลาดของสำนักงานจ่ายไฟประจำเขตในพื้นที่ภูเขาทำให้เกิดความท้าทาย เช่น เส้นที่กระจัดกระจาย มลพิษจากละอองเกลือจำนวนมาก และระยะทางในการบำรุงรักษาที่ยาวนาน สวิตช์ตัดการเชื่อมต่อแบบแมนนวลแบบดั้งเดิมกำหนดให้ช่างไฟฟ้าต้องปีนเสาในการบำรุงรักษาแต่ละครั้ง ส่งผลให้เกิดความเสี่ยงสูงและการจัดการข้อผิดพลาดช้า โครงการได้จัดหาสวิตช์สายดิน HUAJIDIAN 24kV ที่ใช้พลังงานแสงอาทิตย์จำนวน 86 เครื่อง หลังจากใช้งานมาสองปี การทำงานระยะไกลได้ลดการลาดตระเวนในสถานที่ลง 70% ฉนวนป้องกันมลพิษ Class IV ได้กำจัดข้อผิดพลาดแบบวาบไฟข้ามคืนในช่วงฤดูหมอก และระยะเวลาการหยุดทำงานของสายสัญญาณลดลง 62%

ข้อดีเมื่อเปรียบเทียบกับสวิตช์ตัดการเชื่อมต่อแบบแมนนวลแบบดั้งเดิม

ข้อมูลจำเพาะการติดตั้งและบำรุงรักษา

1. ข้อกำหนดในการติดตั้ง

แก้ไขให้เป็นครอสอาร์มกระจายกลางแจ้งมาตรฐาน สถานที่ติดตั้งจะต้องปราศจากการสั่นสะเทือนอย่างรุนแรงและก๊าซที่มีฤทธิ์กัดกร่อน ความสูงในการติดตั้งต้องเป็นไปตามข้อกำหนดระยะปลอดภัยไฟฟ้าแรงสูง และต้องเข้ากันได้กับขนาดเสา/หอคอยทั่วไป

2. การติดตั้งและการว่าจ้าง

หลังจากเสร็จสิ้น ให้ตรวจสอบการเปิดและปิด ตัวบ่งชี้ทางกลไก และสัญญาณรีโมทคอนโทรลเพื่อให้แน่ใจว่าสวิตช์ทำงานได้อย่างราบรื่นโดยไม่ติดขัด

3. การบำรุงรักษารายวัน

ทำความสะอาดสิ่งสกปรกของฉนวนเป็นประจำ ตรวจสอบสนิมบนส่วนประกอบเกียร์ ยืนยันการปิดผนึกของปลอกกลไก และตรวจสอบระดับแบตเตอรี่ของแหล่งจ่ายไฟควบคุมระยะไกล จำเป็นต้องมีการตรวจสอบพิเศษหลังฝนตกหนัก พายุไต้ฝุ่น และสภาพอากาศที่มีละอองเกลือ และต้องทำความสะอาดฉนวนทันที

การกำหนดค่าเสริมและบริการปรับแต่งเอง

1. การปรับแต่งข้อกำหนดปัจจุบัน: มีเวอร์ชันเสริมให้เลือก 400A ~ 1250A ระดับความสูงสูงและอุณหภูมิต่ำ

2. อินเทอร์เฟซการสื่อสารอัตโนมัติเสริม: เชื่อมต่อกับระบบ SCADA เพื่ออัปโหลดตำแหน่งเปิด/ปิดและข้อมูลการแจ้งเตือนข้อผิดพลาดของอุปกรณ์

3. การปรับแต่งโซลูชันพาวเวอร์ซัพพลาย: เลือกระหว่างพลังงานแสงอาทิตย์และแหล่งจ่ายไฟแบตเตอรี่ DC โดยไม่มีแหล่งจ่ายไฟหลักภายนอก

4. มีกลไกการทำงานแบบไฟฟ้าหลายรุ่น เข้ากันได้กับโปรโตคอลการสื่อสารการควบคุมระยะไกลที่แตกต่างกัน

คำถามที่พบบ่อย

คำถามที่ 1: สวิตช์สายดิน 24kV นี้สามารถใช้งานได้อย่างเสถียรในพื้นที่ชายฝั่งทะเลที่มีสเปรย์เกลือเข้มข้นและระดับความสูงสูงหรือไม่

ตอบ 1: ใช่ อุปกรณ์ดังกล่าวมาพร้อมกับฉนวนคอมโพสิตที่มีระยะห่างตามผิวฉนวนขนาดใหญ่ Class IV ซึ่งสามารถทนทานต่อละอองเกลือ ฝุ่น และสภาพแวดล้อมชายฝั่งทะเลที่ชื้น ชิ้นส่วนโลหะที่เคลื่อนไหวทั้งหมดใช้สแตนเลส + เทคโนโลยีการชุบสังกะสีแบบจุ่มร้อนป้องกันการกัดกร่อนสองชั้น เวอร์ชันฉนวนที่ได้รับการปรับปรุงสามารถปรับแต่งให้เหมาะกับพื้นที่ที่สูงได้ เพื่อให้ตรงตามข้อกำหนดในการแก้ไขแรงดันไฟฟ้าในระดับความสูงที่สูงมาก การทดสอบการทนต่อแรงดันไฟฟ้าทั้งหมดผ่านการทดสอบประเภทแล้ว

คำถามที่ 2: กลไกการทำงานของระบบไฟฟ้ารองรับวิธีการจ่ายไฟแบบใดเมื่อไม่มีไฟฟ้าหลักบนเสา

A2: HUAJIDIAN นำเสนอโซลูชันการจ่ายไฟนอกกริด 2 โซลูชัน ได้แก่ แหล่งจ่ายไฟแบตเตอรี่ลิเธียมไอออน DC อิสระ และแหล่งจ่ายไฟจากแผงโซลาร์เซลล์พร้อมโมดูลชาร์จและควบคุม โซลูชันทั้งสองสามารถทำงานได้โดยอิสระจากแหล่งพลังงานภายนอกเป็นเวลานานกว่า 18 เดือน โดยสามารถปรับให้เข้ากับพื้นที่ภูเขา พื้นที่อภิบาล และแนวเหนือศีรษะได้โดยไม่ต้องใช้แหล่งจ่ายไฟ

คำถามที่ 3: อุปกรณ์สามารถเชื่อมต่อกับระบบ SCADA ของเครือข่ายการจัดจำหน่ายที่มีอยู่และอัพโหลดสัญญาณข้อผิดพลาดจากระยะไกลได้หรือไม่

A3: มีโมดูลการสื่อสารรองที่เป็นอุปกรณ์เสริมให้เลือกใช้งาน ซึ่งเข้ากันได้กับโปรโตคอลการสื่อสารโครงข่ายไฟฟ้ากระแสหลัก หลังจากเชื่อมต่อกับแพลตฟอร์ม SCADA แล้ว จะสามารถอัปโหลดข้อมูลข้อผิดพลาด เช่น ตำแหน่งการเปิดและปิด กลไกแจ้งเตือนการติดขัด และแรงดันไฟฟ้าแบตเตอรี่ต่ำสำหรับการควบคุมระยะไกลแบบเรียลไทม์ ช่วยให้สามารถตรวจสอบสวิตช์ที่ติดเสาแบบออนไลน์จากระยะไกล และลดภาระงานการตรวจสอบในสถานที่ทำงาน
