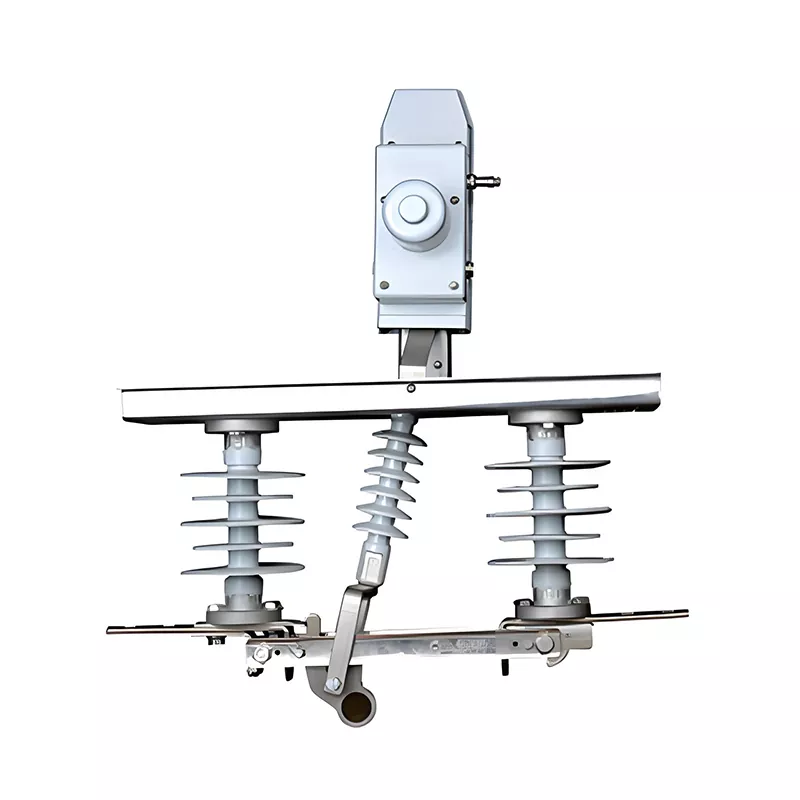

DGDW1 series สวิตช์สายดินสำหรับสวิตช์เกียร์

สวิตช์สายดินซีรีส์ DGDW1 สำหรับสวิตช์เกียร์เป็นผลิตภัณฑ์ป้องกันพลังงานแรงดันไฟฟ้าปานกลางหลักของ HUAJIDIAN ซึ่งส่วนใหญ่ใช้สำหรับการแยกความปลอดภัย การป้องกันสายดิน และการควบคุมการทำงานของอุปกรณ์จ่ายไฟ 12kV ด้วยการใช้ประโยชน์จากกระบวนการผลิตที่ครบถ้วนและระบบการควบคุมคุณภาพที่เข้มงวด HUAJIDIAN จึงเป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับโครงการวิศวกรรมพลังงานทั้งในประเทศและต่างประเทศ โดยจัดหาส่วนประกอบหลักสำหรับเครือข่ายจำหน่ายไฟฟ้าแรงดันปานกลาง

เมื่อเปรียบเทียบกับสวิตช์กราวด์แบบแมนนวลแบบดั้งเดิม ผลิตภัณฑ์นี้มีกลไกขับเคลื่อนมอเตอร์โดยเฉพาะ ช่วยให้สามารถควบคุมไฟฟ้าจากระยะไกลและการเปิดและปิดอัตโนมัติ ช่วยขจัดความเสี่ยงด้านความปลอดภัยที่เกี่ยวข้องกับการทำงานนอกสถานที่แบบแมนนวล ผลิตภัณฑ์นี้ผสานรวมโครงสร้างฉนวนที่มีความแข็งแรงสูง ทนทานต่อทุกสภาพอากาศ และความสามารถในการป้องกันมลพิษที่แข็งแกร่ง ซึ่งช่วยแก้ไขจุดบกพร่องในอุตสาหกรรมของอุปกรณ์แบบดั้งเดิมได้อย่างสมบูรณ์ เช่น การปรับตัวที่ไม่ดีต่อสภาพแวดล้อมที่รุนแรง อัตราความล้มเหลวสูง และค่าบำรุงรักษาที่สูง

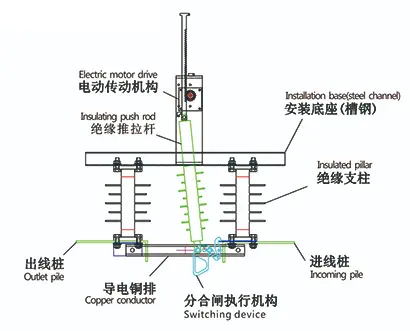

การแสดงโครงสร้าง

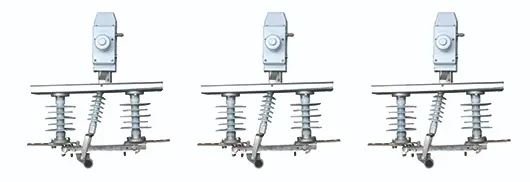

การแนะนำประเภท

คำอธิบายโมเดลและพารามิเตอร์ทางเทคนิคหลัก

1. คำอธิบายโมเดล

รุ่นซีรีส์ DGDW1 เป็นไปตามแบบแผนการตั้งชื่อที่เป็นมาตรฐานสำหรับอุปกรณ์ไฟฟ้า ความหมายของตัวละครแต่ละตัวมีดังนี้:

- D: ทำงานด้วยระบบไฟฟ้า

- G: ตัดการเชื่อมต่อคุณสมบัติสวิตช์

- D: โครงสร้างเฟสเดียว

- W: ใช้กลางแจ้งได้

- 1: หมายเลขซีเรียลการออกแบบผลิตภัณฑ์

2. พารามิเตอร์ทางเทคนิคหลัก

คุณสมบัติผลิตภัณฑ์หลัก

1. การทำงานด้วยไฟฟ้าอัตโนมัติ ปลอดภัย และมีประสิทธิภาพ

สวิตช์สายดินซีรีส์ DGDW1 สำหรับสวิตช์เกียร์มาพร้อมกับมอเตอร์ขับเคลื่อนและแอคชูเอเตอร์สวิตช์โดยเฉพาะ รองรับการควบคุมระยะไกลและการทำงานอัตโนมัติเต็มรูปแบบโดยไม่ต้องดำเนินการด้วยตนเองในสถานที่ ช่วยหลีกเลี่ยงความเสี่ยงในการปฏิบัติงานในสถานการณ์ที่ซับซ้อน เช่น ระดับความสูงและความชื้นสูงได้อย่างมีประสิทธิภาพ ปรับปรุงประสิทธิภาพการสลับและบำรุงรักษาอุปกรณ์จ่ายพลังงานอย่างมีนัยสำคัญ และตรงตามข้อกำหนดการทำงานแบบอัตโนมัติของกริดอัจฉริยะสมัยใหม่

2. ความสามารถในการทนต่อแรงดันไฟฟ้าเกินได้ดีเยี่ยม, การป้องกันการพังทลายที่เพิ่มขึ้น

ผลิตภัณฑ์นี้ปฏิบัติตามมาตรฐานการทนทานต่อแรงดันไฟฟ้าของอุตสาหกรรมอย่างเคร่งครัด โดยมีความถี่กำลังไฟฟ้าทนต่อแรงดันไฟฟ้า 42kV ลงกราวด์ และความถี่ไฟฟ้าจุดแตกหักทนต่อแรงดันไฟฟ้า 48kV; แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้าลงกราวด์คือ 75kV และแรงดันไฟฟ้าที่จุดแตกหักทนได้คือ 85kV สิ่งนี้ต้านทานฟ้าผ่าและแรงดันไฟฟ้าเกินในการทำงานได้อย่างมีประสิทธิภาพ ป้องกันอุปกรณ์เสียหายและไฟฟ้าลัดวงจร และรับประกันการทำงานที่เสถียรในระยะยาวของโครงข่ายไฟฟ้า

3. การออกแบบฉนวนที่มีความแข็งแรงสูง การแยกที่ปลอดภัยและเชื่อถือได้

ด้วยการใช้ฉนวนที่มีความแข็งแรงสูงในตัว จึงช่วยรักษาระยะห่างที่ปลอดภัยอย่างยิ่งเมื่อเปิดอุปกรณ์ โครงสร้างฉนวนที่ได้รับการปรับปรุงและวัสดุคุณภาพสูงช่วยลดความเสี่ยงของการเสื่อมสภาพและการรั่วไหลของฉนวนได้อย่างมีประสิทธิภาพ ทำให้มีจุดตัดการเชื่อมต่อที่ชัดเจนและมองเห็นได้สำหรับการบำรุงรักษาอุปกรณ์ และเป็นการรับประกันความปลอดภัยหลักสำหรับการดำเนินงานและการบำรุงรักษาโครงข่ายไฟฟ้า

4. ความสามารถในการปรับตัวทุกสภาพอากาศที่แข็งแกร่งและการใช้งานที่หลากหลาย

สวิตช์สายดินซีรีส์ DGDW1 สำหรับสวิตช์เกียร์สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมตั้งแต่ -30°C ถึง 70°C รองรับการป้องกันการเปรอะเปื้อน Class IV และสามารถทนต่อน้ำแข็งขนาด 2 มม. เหมาะสำหรับพื้นที่ภูเขาสูง (3,000 ม. และต่ำกว่า) พื้นที่ชายฝั่งทะเลเค็ม-ด่างและชื้น และพื้นที่อุตสาหกรรมที่มีฝุ่นหนัก อายุการใช้งานของเครื่องจักรสามารถเข้าถึงได้ถึง 3,000 รอบ โดยมีการทำงานที่มั่นคงและค่าบำรุงรักษาต่ำมาก

สถานการณ์การใช้งาน

1. ระบบกริดอัจฉริยะและระบบจำหน่ายไฟฟ้าอัตโนมัติ: ตอบสนองความต้องการในการตรวจสอบระยะไกลและการทำงานอัตโนมัติและการบำรุงรักษาโครงข่ายไฟฟ้า โดยใช้ฟังก์ชันควบคุมไฟฟ้าระยะไกล ทำให้เกิดการจัดการอุปกรณ์จ่ายไฟที่ชาญฉลาดและไร้คนขับ

2. โครงการสถานีไฟฟ้าย่อยกลางแจ้งและสายเหนือศีรษะ: ใช้สำหรับการแยกและการป้องกันการต่อสายดินของสถานีไฟฟ้าย่อยกลางแจ้งและสายเหนือศีรษะขนาด 12kV ช่วยให้ตัดการเชื่อมต่อได้อย่างปลอดภัยสำหรับการบำรุงรักษาอุปกรณ์รายวันและการวินิจฉัยข้อผิดพลาด

3. สถานการณ์ทางอุตสาหกรรมและภูมิประเทศที่รุนแรง: ปรับให้เข้ากับสภาพแวดล้อมที่ซับซ้อน เช่น พื้นที่ภูเขาสูง สวนอุตสาหกรรมชายฝั่ง และโรงงานฝุ่นหนัก แก้ไขปัญหาความล้มเหลวของอุปกรณ์ที่เกิดจากมลพิษ ความแตกต่างของอุณหภูมิ และระดับความสูง

กรณีการใช้งานวิศวกรรมในโลกแห่งความเป็นจริง

1. โครงการอัพเกรดกริดอัจฉริยะในชนบทบนภูเขาตะวันตกเฉียงใต้

มีการติดตั้งสวิตช์สายดินสำหรับสวิตช์เกียร์ซีรีส์ HUAJIDIAN DGDW1 มากกว่า 80 ชุดในโครงการอัปเกรดโครงข่ายไฟฟ้าในที่ราบสูงยูนนาน-กุ้ยโจวในชนบทบนภูเขา พื้นที่โครงการมีระดับความสูงสูงสุด 2,800 เมตร โดยมีอุณหภูมิในแต่ละวันแตกต่างกันมาก มีฝนตกชุก และระดับมลพิษสูง สวิตช์แบบแมนนวลแบบดั้งเดิมมีแนวโน้มที่จะเกิดการกัดกร่อนและความล้มเหลวของฉนวน และใช้งานในสถานที่ได้ยาก ผลิตภัณฑ์นี้มีคุณสมบัติต้านทานมลพิษระดับ 4 การปรับอุณหภูมิได้กว้าง และข้อดีในการใช้งานไฟฟ้าจากระยะไกล ช่วยแก้ไขปัญหาการบำรุงรักษาอุปกรณ์ในพื้นที่ภูเขาได้อย่างสมบูรณ์ อุปกรณ์ดังกล่าวทำงานโดยไม่มีข้อผิดพลาดเป็นเวลาสามปีติดต่อกัน ซึ่งช่วยลดความกดดันในการบำรุงรักษาโครงข่ายไฟฟ้าได้อย่างมาก

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือข้อได้เปรียบหลักของสวิตช์สายดินซีรีส์ DGDW1 สำหรับสวิตช์เกียร์ เมื่อเทียบกับสวิตช์สายดินแบบแมนนวลแบบดั้งเดิม

ข้อได้เปรียบหลักมีสามประการ: ประการแรก ความฉลาดระดับสูง รองรับการทำงานอัตโนมัติด้วยไฟฟ้าระยะไกล หลีกเลี่ยงความเสี่ยงของการทำงานนอกสถานที่ด้วยตนเอง และปรับปรุงประสิทธิภาพการบำรุงรักษา ประการที่สอง ความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่งขึ้น ปรับให้เข้ากับช่วงอุณหภูมิกว้างตั้งแต่ -30°C ถึง 70°C, มลภาวะระดับ 4, ไอซิ่ง และสถานการณ์ในพื้นที่สูง ประการที่สาม อายุการใช้งานยาวนานขึ้นและค่าบำรุงรักษาลดลง โดยมีอายุการใช้งานเชิงกลถึง 3,000 รอบ ซึ่งเกินมาตรฐานอุตสาหกรรมอย่างมาก ช่วยลดค่าใช้จ่ายในการเปลี่ยนอุปกรณ์และบำรุงรักษาในระยะยาวได้อย่างมีประสิทธิภาพ

คำถามที่ 2: สวิตช์สายดินซีรีส์ DGDW1 สำหรับสวิตช์เกียร์เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น ระดับความสูงและพื้นที่ชายฝั่งหรือไม่

Fully suitable. ผลิตภัณฑ์นี้เหมาะสำหรับระดับความสูงไม่เกิน 3000 ม. ตอบสนองความต้องการพลังงานในพื้นที่ภูเขาสูงส่วนใหญ่ มีระดับการป้องกันมลพิษ Class IV ต้านทานการกัดกร่อนของฝุ่นอุตสาหกรรมและเกลือชายฝั่งได้อย่างมีประสิทธิภาพ ประสิทธิภาพการทนต่อแรงดันไฟฟ้าที่ดีเยี่ยมเหมาะสำหรับพายุฝนฟ้าคะนองบ่อยครั้งตามแนวชายฝั่ง และการออกแบบช่วงอุณหภูมิที่กว้างจะปรับให้เข้ากับการเปลี่ยนแปลงของอุณหภูมิสูงและต่ำ เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพในสถานการณ์ที่รุนแรงต่างๆ
