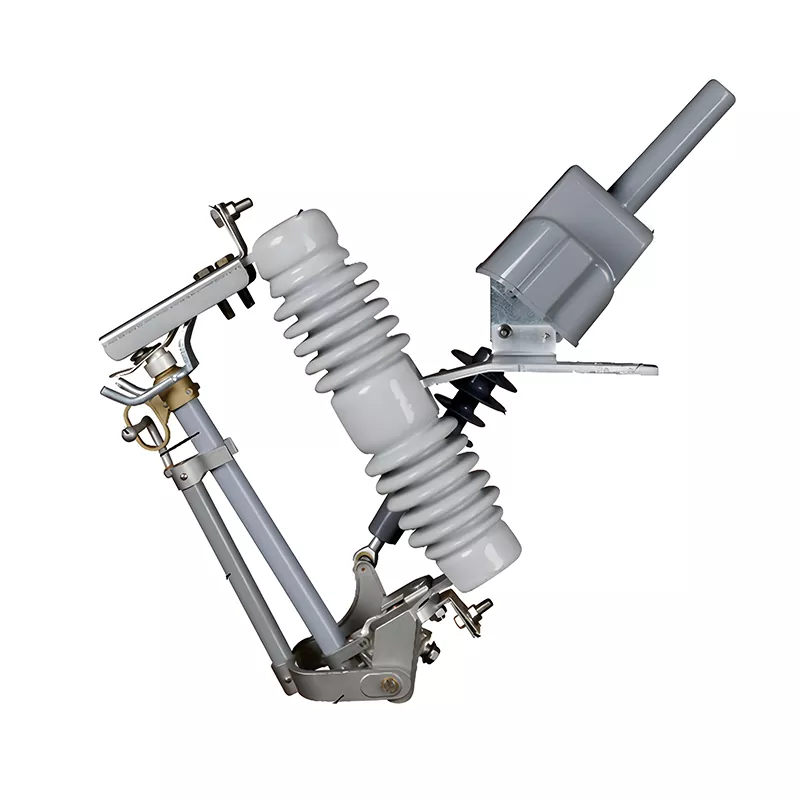

ฟิวส์แบบเลื่อนออกด้วยมอเตอร์ Porcelain

The HUAJIDIAN Porcelain Motorized Drop-out Fuse is an outdoor high-voltage dedicated protection device adapted to 10kV distribution network systems, mainly used for core protection of pole-mounted distribution transformers, high-voltage line terminals, and branches. When an overload or short-circuit fault occurs on the line, the device's built-in high-precision copper-silver alloy fuse melts quickly. Relying on the dual action of gravity and the built-in spring, the fuse tube automatically drops, forming a clear and intuitive visible break point.

เมื่อเปรียบเทียบกับฟิวส์แบบดรอปเอาต์แบบดั้งเดิม ผลิตภัณฑ์นี้มีลักษณะฟิวส์ที่มั่นคงและประสิทธิภาพในการดับอาร์กที่เชื่อถือได้ โครงสร้างป้องกันการทำงานผิดพลาดช่วยให้สามารถตัดข้อผิดพลาดและปกป้องอุปกรณ์ไฟฟ้าได้อย่างรวดเร็ว ขณะเดียวกันยังทำหน้าที่เป็นจุดแยกเพื่อให้มั่นใจในการบำรุงรักษาสายไฟอย่างปลอดภัย ด้วยการรักษาสมดุลระหว่างเสถียรภาพในการดำเนินงานของกริดและความปลอดภัยของบุคลากร ทำให้อุปกรณ์นี้เป็นอุปกรณ์หลักที่มีประสิทธิภาพสูงและคุ้มค่าสำหรับการป้องกันข้อผิดพลาดของเครือข่ายการกระจาย 10kV

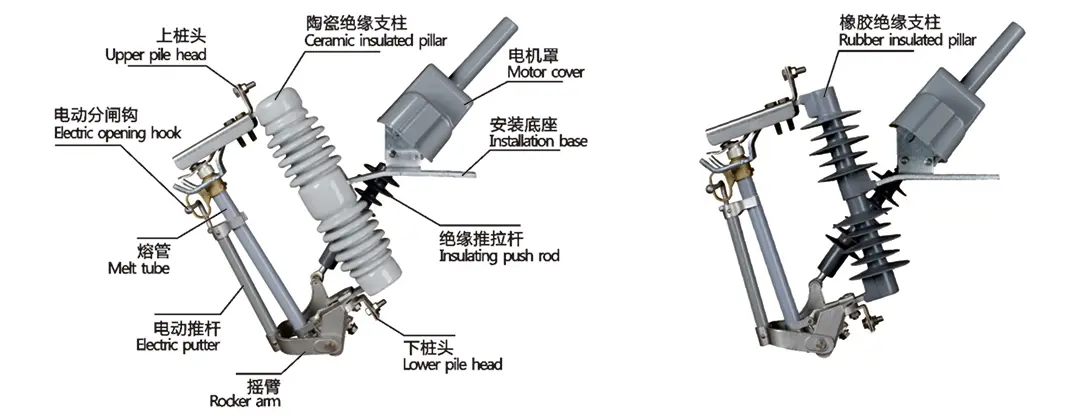

การแสดงโครงสร้าง

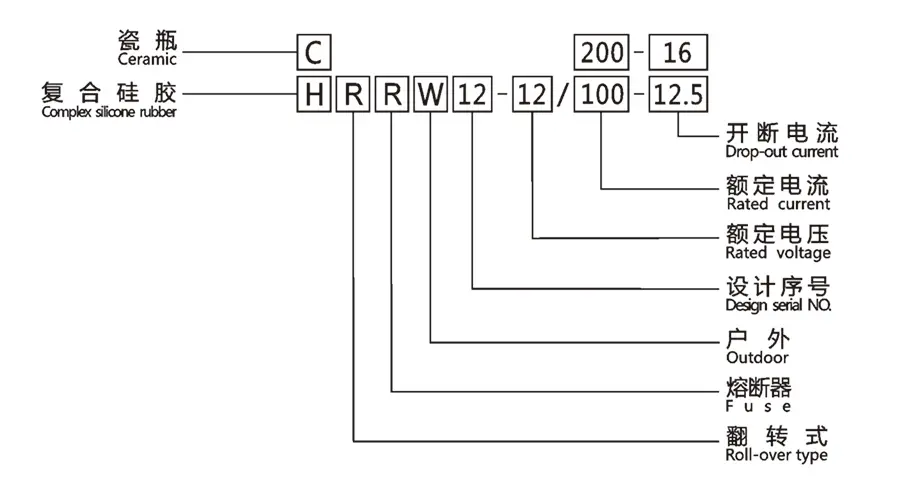

การแนะนำประเภท

ข้อดีของผลิตภัณฑ์หลัก

1. ประสิทธิภาพของฉนวนที่ดีเยี่ยม ปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่ซับซ้อนได้

การใช้ฉนวนพอร์ซเลนอินทิเกรตที่มีความแข็งแรงสูงซึ่งมีระยะห่างตามผิวฉนวนที่มาก ทำให้มีความต้านทานที่แข็งแกร่งอย่างยิ่งต่อสารวาบไฟตามผิวดิน การเสื่อมสภาพ และสภาพดินฟ้าอากาศ รองรับระดับการป้องกันมลพิษ Class III/Class IV ที่เป็นอุปกรณ์เสริม ทำให้สามารถปรับให้เข้ากับสถานการณ์กลางแจ้งที่ซับซ้อนต่างๆ ได้อย่างเสถียร เช่น อุณหภูมิสูงและต่ำ ฝุ่น หมอก ระดับความสูง และมลพิษหนัก โครงสร้างฉนวนที่มีความหนาแน่นไม่เสี่ยงต่อการแตกร้าวหรือการเสียรูปในระหว่างการใช้งานระยะยาว จึงช่วยขจัดปัญหาความล้มเหลวของฉนวน

2. การดับอาร์คที่เชื่อถือได้ การตัดข้อผิดพลาดที่แม่นยำและปลอดภัย

ฟิวส์แบบดรอปเอาต์ด้วยมอเตอร์ Porcelain มีโครงสร้างสร้างส่วนโค้งที่สร้างก๊าซอิสระในตัว ซึ่งดูดซับและดับส่วนโค้งสะดุดในเวลาอันสั้น ป้องกันการลุกไหม้ของส่วนโค้งและการปิดใหม่โดยไม่ตั้งใจโดยสิ้นเชิง ทำให้มั่นใจได้ถึงการดำเนินการสะดุดครั้งเดียวที่ปลอดภัยและเชื่อถือได้ ฟิวส์โลหะผสมทองแดง-เงินที่เข้ากันมีพารามิเตอร์การหลอมที่แม่นยำและมีเสถียรภาพ ตอบสนองไวต่อการโอเวอร์โหลดเล็กน้อยและความผิดพลาดของการลัดวงจรกะทันหัน ช่วยขจัดการหลอมละลายโดยไม่ได้ตั้งใจและความล้มเหลวในการทำงาน

3. การติดตั้งที่สะดวก ค่าบำรุงรักษาต่ำมาก

ด้วยการออกแบบโครงสร้างที่เป็นสากล ทำให้สามารถปรับให้เข้ากับครอสอาร์มแบบเดิมในตลาดได้โดยตรง โดยไม่ต้องมีการปรับเปลี่ยนที่ไซต์งานที่ซับซ้อน ทำให้การติดตั้งและการทดสอบการใช้งานมีประสิทธิภาพและรวดเร็ว โครงสร้างผลิตภัณฑ์เรียบง่ายและกะทัดรัด และการเปลี่ยนฟิวส์ก็ทำได้ง่าย โดยไม่ต้องใช้อุปกรณ์ที่มีความแม่นยำเฉพาะทางในการบำรุงรักษา ซึ่งช่วยลดต้นทุนแรงงานและวัสดุในไซต์งานได้อย่างมาก ส่งผลให้เกิดความคุ้มค่าในระยะยาวที่สูงมาก

4. การแยกอย่างปลอดภัย ขจัดความเสี่ยงของการทำงานผิดพลาด

หลังจากการตกหล่นอย่างผิดพลาด อุปกรณ์จะสร้างการแตกหักที่มองเห็นได้ชัดเจน โดยทำหน้าที่เป็นสวิตช์ตัดการเชื่อมต่อ เป็นจุดตัดการเชื่อมต่อไฟฟ้าที่ได้มาตรฐานและปลอดภัยสำหรับการบำรุงรักษาสายไฟ การวินิจฉัยข้อผิดพลาด และการเปลี่ยนอุปกรณ์ มีโครงสร้างป้องกันการทำงานผิดพลาดโดยเฉพาะ หลีกเลี่ยงความเสี่ยงในการปิดโดยไม่ตั้งใจและการทำงานผิดพลาดที่เกิดจากข้อผิดพลาดของมนุษย์และการรบกวนจากสิ่งแวดล้อมภายนอกได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจในความปลอดภัยส่วนบุคคลของเจ้าหน้าที่ซ่อมบำรุงอย่างครอบคลุม

พารามิเตอร์ทางเทคนิคหลัก

สถานการณ์การใช้งาน

1. การป้องกันด้านปฐมภูมิของหม้อแปลงไฟฟ้าระบบจำหน่าย

เนื่องจากเป็นอุปกรณ์ป้องกันหลักสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งบนเสาขนาด 10kV ฟิวส์แบบเลื่อนออกด้วยมอเตอร์ของ Porcelain สามารถตัดการเชื่อมต่อโหลดเกินของหม้อแปลงและข้อผิดพลาดของการลัดวงจรได้อย่างรวดเร็ว ป้องกันความเหนื่อยหน่ายและความเสียหายของอุปกรณ์ ลดผลกระทบจากข้อผิดพลาด และรับประกันการทำงานที่ปลอดภัยและมั่นคงของอุปกรณ์ไฟฟ้า

2. โครงการปรับปรุงโครงข่ายไฟฟ้าในเขตเมืองและชนบท

เหมาะสำหรับโครงข่ายไฟฟ้าในชนบทระยะไกลและสายส่งไฟฟ้าที่สร้างขึ้นใหม่หรือปรับปรุงใหม่ ไม่จำเป็นต้องใช้ระบบจ่ายไฟและการควบคุมที่ซับซ้อน ใช้งานง่าย มีต้นทุนการลงทุนต่ำ และปรับให้เข้ากับลักษณะเฉพาะของโครงข่ายไฟฟ้าในชนบทที่กระจายตัวและครอบคลุมได้อย่างสมบูรณ์แบบ

3. การป้องกันสายไฟฟ้าแรงสูงในสวนอุตสาหกรรม

ใช้สำหรับการป้องกันเทอร์มินัลและสาขาของสายจ่ายไฟฟ้าแรงสูง 10kV ในพื้นที่โรงงาน เมื่อใช้ร่วมกับสวิตช์แบ่งสาย ทำให้สามารถระบุตำแหน่งข้อผิดพลาดและการแยกส่วนได้อย่างรวดเร็ว หลีกเลี่ยงปัญหาไฟฟ้าดับขนาดใหญ่ในสายการผลิตของโรงงาน และรับประกันแหล่งจ่ายไฟที่เสถียรสำหรับการผลิตทางอุตสาหกรรม

กรณีการใช้งานจริง

1. พื้นหลังของกรณี

โครงการปรับปรุงโครงข่ายไฟฟ้าในชนบทระดับเทศมณฑลในจีนตอนเหนือในปี 2025 สายไฟในท้องถิ่นกระจัดกระจาย และสภาพอากาศกลางแจ้ง เช่น พายุฝนฟ้าคะนอง พายุทราย และอุณหภูมิต่ำเกิดขึ้นบ่อยครั้ง ทำให้การตรวจสอบข้อบกพร่องที่ระดับความสูงสูงทำได้ยาก ฟิวส์แบบดรอปเอาท์ทั่วไปที่มีอยู่มีประสิทธิภาพการป้องกันมลภาวะต่ำและมีความสามารถในการระบุข้อผิดพลาดต่ำ นำไปสู่การติดไฟของส่วนโค้งและการสะดุดของเส้นที่ผิดพลาดได้ง่าย ส่งผลให้การบำรุงรักษาล่าช้าและความเสถียรของแหล่งจ่ายไฟไม่ดี

2. โซลูชันแอปพลิเคชัน

โครงการได้ซื้อฟิวส์ Porcelain Motorized Drop-out Fuse สี่ระดับของ HUAJIDIAN 12kV/200A จำนวนมาก โดยติดตั้งไว้ที่ด้านปฐมภูมิของหม้อแปลงแบบติดเสา 86 ตัว และที่ขั้วของสายสาขา 32 สายภายในพื้นที่ ข้อมูลจำเพาะของฟิวส์ได้รับการปรับแต่งตามความจุของหม้อแปลงที่ไซต์งาน และมีแท่งควบคุมฉนวนและฟิวส์สำรองโดยเฉพาะเพื่อปรับให้เข้ากับสภาพกลางแจ้งที่ซับซ้อน

3. ผลการสมัคร

อุปกรณ์ทำงานได้อย่างเสถียรเป็นเวลาหนึ่งปีภายใต้สภาพอากาศที่รุนแรง เช่น พายุฝนฟ้าคะนองและอุณหภูมิต่ำ พร้อมการดำเนินการป้องกันที่แม่นยำและปราศจากข้อผิดพลาด และไม่มีปัญหาการลุกไหม้ของส่วนโค้งหรือความล้มเหลวของฉนวน มุมตกที่ใช้งานง่ายช่วยให้เจ้าหน้าที่ซ่อมบำรุงระบุตำแหน่งข้อผิดพลาดบนพื้นได้อย่างรวดเร็ว โดยไม่จำเป็นต้องปีนเสาและปรับปรุงประสิทธิภาพการแก้ไขปัญหาได้ถึง 60% โครงสร้างการเปลี่ยนที่เรียบง่ายช่วยลดต้นทุนการบำรุงรักษารายวันได้ถึง 45% แก้ปัญหาปัญหาในการจัดการข้อผิดพลาดที่ยากลำบากและค่าบำรุงรักษาสูงในระบบโครงข่ายไฟฟ้าในชนบทได้อย่างสมบูรณ์ โดยได้รับการยอมรับอย่างสูงจากหน่วยบำรุงรักษาโครงข่ายไฟฟ้า

คำแนะนำในการติดตั้งและบำรุงรักษา

1. ข้อกำหนดในการติดตั้ง

ควรติดตั้งอุปกรณ์อย่างถาวรบนครอสอาร์มจำหน่ายกลางแจ้ง ความสูงและระยะห่างในการติดตั้งต้องเป็นไปตามมาตรฐานระยะห่างความปลอดภัยของเครือข่ายจำหน่าย 10kV ตำแหน่งการติดตั้งควรมีมุมมองที่ชัดเจน อำนวยความสะดวกในการสังเกตสถานะของอุปกรณ์และการใช้งานด้วยตนเอง ห้ามติดตั้งในสภาพแวดล้อมที่รุนแรงซึ่งมีการสั่นสะเทือนรุนแรง การสะสมของก๊าซที่มีฤทธิ์กัดกร่อน หรือการสะสมของน้ำในระยะยาวโดยเด็ดขาด

2. การตรวจสอบหลังการติดตั้ง

หลังการติดตั้ง ให้ตรวจสอบความยืดหยุ่นของท่อฟิวส์เพื่อให้แน่ใจว่าไม่มีการติดขัด ยืนยันว่าการเชื่อมต่อหน้าสัมผัสนั้นปลอดภัยและมุมการตกเป็นไปตามมาตรฐานการออกแบบที่ 65°±5° เพื่อให้แน่ใจว่าการตกตามปกติในกรณีที่เกิดข้อผิดพลาด ตรวจสอบพร้อมกันว่าข้อกำหนดฟิวส์ตรงกับความจุของหม้อแปลงเพื่อหลีกเลี่ยงความล้มเหลวของอุปกรณ์ที่เกิดจากพารามิเตอร์ไม่ตรงกัน

3. การบำรุงรักษาตามปกติ

ทำความสะอาดฝุ่นและสิ่งสกปรกจากพื้นผิวฉนวนเป็นประจำเพื่อป้องกันอุบัติเหตุทางวาบไฟตามผิว ตรวจสอบการกัดกร่อนของส่วนประกอบระบบส่งกำลังทางกลและการเสียรูปของท่อฟิวส์เป็นประจำ และเปลี่ยนชิ้นส่วนที่เก่าหรือเสียหายทันที หลังจากเหตุการณ์สภาพอากาศที่รุนแรง เช่น พายุฝนฟ้าคะนอง ลมแรง และพายุหิมะ จำเป็นต้องมีการตรวจสอบอุปกรณ์เป็นพิเศษเพื่อระบุอันตรายด้านความปลอดภัยที่อาจเกิดขึ้นล่วงหน้า

การกำหนดค่าเสริมและบริการปรับแต่งเอง

1. การปรับแต่งพารามิเตอร์: พิกัดกระแส, ความสามารถในการลัดวงจรและระดับการป้องกันมลพิษสามารถปรับแต่งได้ตามสายของผู้ใช้และพารามิเตอร์หม้อแปลง

2. การอัพเกรดฟังก์ชัน: มีรุ่นเสริมที่มีฟังก์ชันแบ่งโหลดเพื่อให้สามารถเปิดและปิดได้อย่างปลอดภัยภายใต้สภาวะโหลด

3. การอัพเกรดวัสดุ: มีรุ่นฉนวนคอมโพสิตให้เลือกใช้ โดยเพิ่มความต้านทานการเสื่อมสภาพและความต้านทานวาบไฟตามผิว เหมาะสำหรับพื้นที่ที่มีระดับความสูงและมลพิษสูง

4. อุปกรณ์เสริมที่เข้าคู่กัน: มีแท่งควบคุมฉนวนแบบกำหนดเอง ฟิวส์ที่มีคุณสมบัติครบถ้วน และคำแนะนำในการติดตั้งนอกสถานที่

คำถามที่พบบ่อย

Q1: จะแก้ไขปัญหาฟิวส์ขาดบ่อยหรือใช้งานไม่ได้ระหว่างการใช้งาน Porcelain Motorized Drop-out Fuse ได้อย่างไร?

A1: ฟิวส์ขาดบ่อยครั้งมักเกิดจากข้อกำหนดกระแสไฟฟิวส์ไม่ตรงกันหรือวงจรโอเวอร์โหลดในระยะยาว ความล้มเหลวของอุปกรณ์ในการทำงานโดยทั่วไปเกิดจากการติดขัดของท่อฟิวส์หรืออายุของโครงสร้างทางกล ขอแนะนำให้ตรวจสอบก่อนว่าข้อกำหนดฟิวส์ตรงกับความจุของหม้อแปลงหรือไม่ ทำความสะอาดส่วนประกอบของระบบส่งกำลังอย่างสม่ำเสมอ เปลี่ยนฟิวส์ที่เก่า และให้แน่ใจว่าหลอดฟิวส์เคลื่อนที่อย่างราบรื่นเพื่อแก้ไขปัญหาเหล่านี้ได้อย่างมีประสิทธิภาพ

คำถามที่ 2: อะไรคือข้อได้เปรียบหลักของผลิตภัณฑ์ HUAJIDIAN เมื่อเปรียบเทียบกับฟิวส์แบบดรอปเอาท์ธรรมดาแบบดั้งเดิม

A2: ข้อได้เปรียบหลักส่วนใหญ่เป็นสามเท่า: ประการแรก การใช้ฟิวส์โลหะผสมทองแดงและเงินช่วยให้มั่นใจได้ว่าพารามิเตอร์การหลอมรวมที่แม่นยำและการตอบสนองต่อข้อผิดพลาดที่ละเอียดอ่อนมากขึ้น second, the built-in gas-generating arc-extinguishing structure prevents arc reignition, significantly improving operational safety; ประการที่สาม โครงสร้างแบบเลื่อนออกคู่ด้วยแรงโน้มถ่วง + สปริงทำให้การทำงานมีเสถียรภาพและมุมการตกที่ชัดเจน ช่วยให้แก้ไขปัญหาได้โดยไม่ต้องปีนเสา ลดความยากในการบำรุงรักษาและต้นทุน และให้ความคุ้มทุนโดยรวมที่สูงกว่าผลิตภัณฑ์แบบเดิมอย่างมาก
