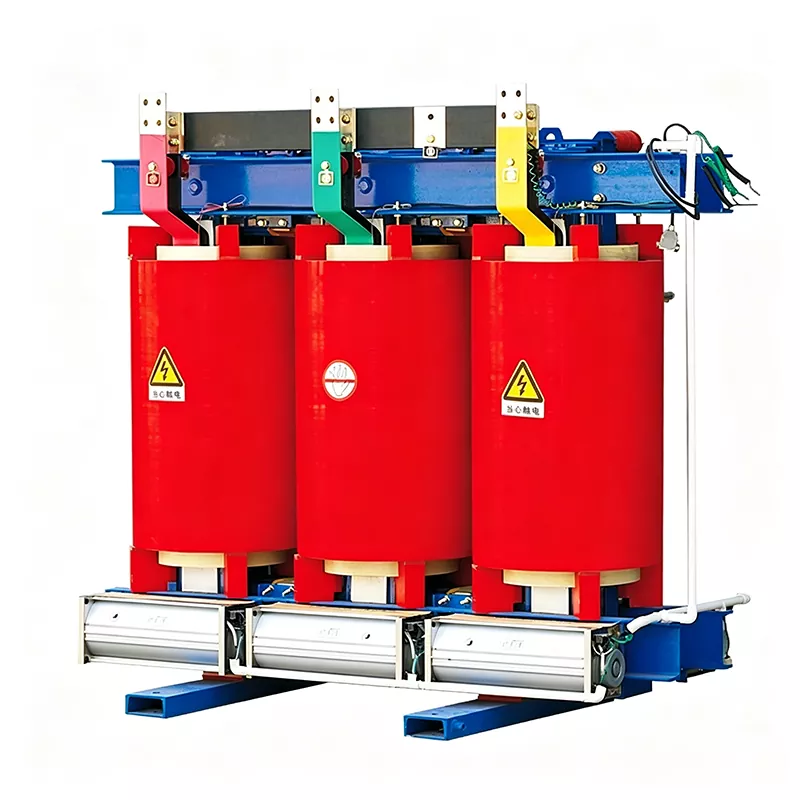

หม้อแปลงไฟฟ้าชนิดแห้งหล่อเรซินขนาด 500kVA

หม้อแปลงชนิดแห้งแบบหล่อเรซิน Huajidian 500kVA เป็นอุปกรณ์กระจายพลังงานประสิทธิภาพสูง 10kV ที่เหมาะสม สำหรับสถานการณ์การใช้พลังงานขนาดเล็กถึงปานกลาง ผลิตภัณฑ์ ใช้ฉนวนชนิดแห้งที่ปราศจากน้ำมันโดยสิ้นเชิง โครงสร้างการแก้ปัญหาอันตรายด้านความปลอดภัยและปัญหาสิ่งแวดล้อมขั้นพื้นฐานของอุปกรณ์แช่น้ำมันแบบดั้งเดิม อาศัยงานฝีมือที่มีความซับซ้อนและวัตถุดิบคุณภาพสูง จึงทำให้มั่นใจได้ถึงความมั่นคงและความทนทานในระยะยาว การทำงานของระบบจำหน่ายไฟฟ้า

ข้อดีหลัก

1. การประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อมการดำเนินงานสีเขียว

หม้อแปลงไฟฟ้าชนิดแห้งแบบหล่อเรซินขนาด 500kVA ทำงานโดยไม่ผลิตก๊าซหรือของเสียที่เป็นอันตราย ส่งผลให้เป็นศูนย์ มลภาวะต่อสิ่งแวดล้อม ด้วยการใช้การออกแบบแม่เหล็กไฟฟ้าที่ปรับให้เหมาะสม ผลิตภัณฑ์จึงมีประสิทธิภาพด้านพลังงานที่ดีเยี่ยม บรรลุประสิทธิภาพสามเฟส 99.31% ที่โหลด 35% ซึ่งเป็นไปตามมาตรฐานประสิทธิภาพพลังงานล่าสุดของ DOE ในปี 2029 สิ่งนี้ ลดการใช้พลังงานในระยะยาวสำหรับธุรกิจได้อย่างมีประสิทธิภาพ สร้างความสมดุลระหว่างผลประโยชน์ทางเศรษฐกิจกับคุณค่าด้านสิ่งแวดล้อม

2. ปลอดภัย มีเสถียรภาพ และป้องกันการรบกวนสูง

การออกแบบฉนวนชนิดแห้งขจัดอันตรายด้านความปลอดภัยได้อย่างสมบูรณ์ เช่น น้ำมันรั่ว คราบน้ำมัน และไฟไหม้ พร้อมอุปกรณ์ ด้วยวัสดุฉนวนคุณภาพสูงเกรด 220°C รองรับการตั้งค่าอุณหภูมิที่เพิ่มขึ้นได้หลายระดับ รวมถึง 150°C (มาตรฐาน), 115°C และ 80°C ปรับให้เข้ากับสภาพแวดล้อมที่มีอุณหภูมิสูงและสภาวะโหลดต่อเนื่อง นำเสนอ ระบบป้องกันไฟฟ้าสถิตตามมาตรฐาน NEMA และเทคโนโลยีการทำงานที่มีเสียงรบกวนต่ำ ช่วยลดสัญญาณรบกวนทางไฟฟ้าได้อย่างมาก และการรบกวนชั่วคราว ทำให้มั่นใจได้ถึงการทำงานที่เสถียรและมีเสียงรบกวนต่ำ

3. บำรุงรักษาง่ายและใช้งานได้หลากหลาย

ไม่จำเป็นต้องเปลี่ยนน้ำมันและบำรุงรักษาที่เกี่ยวข้องกับอุปกรณ์แช่น้ำมันแบบเดิมอย่างมีนัยสำคัญ ลดต้นทุนแรงงานและค่าบำรุงรักษา มีฟังก์ชั่นทำความสะอาดตัวเองและทำความเย็นในตัว ลดความถี่และ ความซับซ้อนของการบำรุงรักษารายวัน รองรับขดลวดอะลูมิเนียมหรือทองแดงเสริม พร้อมพารามิเตอร์แรงดันไฟฟ้าที่ยืดหยุ่น การปรับแต่ง; ตู้ระบายอากาศมาตรฐาน NEMA1 พร้อมตู้กันน้ำ NEMA3R เสริม เหมาะสำหรับการใช้งานต่างๆ สภาพการทำงานที่ซับซ้อน เช่น สภาพแวดล้อมในร่ม กลางแจ้ง ชื้น มีฝุ่นและมีฤทธิ์กัดกร่อน

4. การกำหนดค่าที่หลากหลายและการปรับแต่งสูง

หม้อแปลงชนิดแห้งเรซินหล่อขนาด 500 kva สามารถติดตั้งพัดลมเสริมได้ (เพื่อปรับปรุงความสามารถในการโอเวอร์โหลด) เบรกเกอร์วงจรไฟฟ้าแรงสูงและแรงต่ำในตัว เครื่องป้องกันไฟกระชาก เซ็นเซอร์ควบคุมอุณหภูมิแบบดิจิตอลพร้อมสัญญาณเตือน ฟังก์ชั่นและอินเทอร์เฟซการตรวจสอบ SCADA นอกจากนี้ยังรองรับการเสริมแรงแผ่นดินไหวตามมาตรฐาน OSHPD 50/60Hz การทำงานแบบความถี่คู่และการปรับแต่งอิมพีแดนซ์ โซลูชันที่ปรับแต่งเองทั้งหมดได้รับการตรวจสอบอย่างมืออาชีพและ ปฏิบัติตามมาตรฐานอุตสาหกรรมสากลอย่างสมบูรณ์

พารามิเตอร์ทางเทคนิคหลัก

- พิกัดความจุ: 500kVA

- จำนวนเฟส: สามเฟส (รองรับเฟสเดียว)

- แรงดันไฟฟ้าหลัก: 208V-600V (รองรับการเชื่อมต่อเดลต้า 480V, 600V ฯลฯ)

- แรงดันไฟฟ้ารอง: 208Y/120V, 480Y/277V (รองรับการปรับแต่ง)

- วัสดุที่คดเคี้ยว: ขดลวดอลูมิเนียม / ขดลวดทองแดง (อุปกรณ์เสริม)

- คะแนนการเพิ่มขึ้นของอุณหภูมิ: 150 ℃ (มาตรฐาน), 115 ℃, 80 ℃ (ชั้นฉนวน 220 ℃)

- วิธีการควบคุมแรงดันไฟฟ้า: ± 2 × 2.5% การควบคุมการแตะด้านหลัก

- วิธีการทำความเย็น: ระบายความร้อนด้วยอากาศธรรมชาติ (AN)

- ตู้ป้องกัน: ตู้ระบายอากาศ NEMA1 (ตัวเลือกตู้ปิดสนิท NEMA3R)

- ความเข้ากันได้ของโหลด: K-factor 4/9/13/20+ เหมาะสำหรับโหลดที่ไม่ใช่เชิงเส้น เช่น ตัวแปลงความถี่และข้อมูล อุปกรณ์

- มาตรฐาน: IEEE, ANSI, NEMA, UL, CSA, DOE มาตรฐานประสิทธิภาพพลังงาน 2029

ช่วงความต้านทาน: มาตรฐาน 3% -7% (ปรับแต่งได้)

สถานการณ์การใช้งาน

ด้วยข้อดีด้านความปลอดภัย เป็นมิตรต่อสิ่งแวดล้อม การทำงานที่เสถียร และบำรุงรักษาง่าย เครื่องหล่อขนาด 500 Kva นี้ หม้อแปลงชนิดแห้งเรซินสามารถปรับให้เข้ากับสถานการณ์การใช้พลังงานต่างๆ ได้อย่างเต็มที่ ทำให้สามารถจ่ายไฟได้อย่างมีประสิทธิภาพ การแปลงและการกระจาย มีการใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรม ฐานการผลิตเครื่องจักร เชิงพาณิชย์ คอมเพล็กซ์ ชุมชนที่อยู่อาศัย ศูนย์ข้อมูล และสถานที่อื่น ๆ เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีสูง ข้อกำหนดสำหรับการป้องกันอัคคีภัย การคุ้มครองสิ่งแวดล้อม และการลดเสียงรบกวน

กรณีการใช้งานจริง

สวนอุตสาหกรรมการผลิตทางตอนใต้ของเวียดนามเผชิญกับอุณหภูมิและความชื้นสูง โดยมีความซับซ้อนแบบไม่เป็นเชิงเส้น โหลดบนอุปกรณ์การผลิต ในปี 2023 ทางอุทยานได้ซื้อหม้อแปลงชนิดแห้งแบบหล่อเรซิน Huajidian ขนาด 500kVA จำนวน 6 ตัว โปรเจ็กต์นี้มีตู้กันน้ำและกันฝุ่น NEMA3R ที่ปรับแต่งได้ และอุณหภูมิที่เพิ่มขึ้นต่ำถึง 115°C รวมกับการออกแบบโหลดแบบไม่เชิงเส้น K9 ปรับให้เข้ากับการสตาร์ทและปิดอุปกรณ์บ่อยครั้ง เงื่อนไข อุปกรณ์ทำงานอย่างต่อเนื่องมานานกว่าสองปีโดยไม่มีน้ำมันรั่วหรือทำงานผิดปกติ รักษาแรงดันไฟฟ้าขาออกให้คงที่และรับประกันการทำงานอย่างต่อเนื่องของสายการผลิต สิ่งนี้ได้ช่วยให้ สวนอุตสาหกรรมลดต้นทุนการบำรุงรักษาและพลังงานประมาณ 15% ต่อปี

ระบบทดสอบคุณภาพที่เข้มงวด

ตามระบบการจัดการที่ได้มาตรฐาน ISO9001 Huajidian ดำเนินการควบคุมคุณภาพแบบเต็มรูปแบบสำหรับทุกคน หม้อแปลงชนิดแห้ง 500kVA ก่อนออกจากโรงงาน ผลิตภัณฑ์จะผ่านการทดสอบครบชุด รวมถึงอัตราการหมุนด้วย การตรวจสอบ การทดสอบความต้านทานของฉนวน การทดสอบการทำงานเต็มกำลัง การทดสอบการเพิ่มขึ้นของอุณหภูมิ และภาวะชั่วคราว การทดสอบภูมิคุ้มกัน กระบวนการทั้งหมดเป็นไปตามมาตรฐานอุตสาหกรรมสากลอย่างเคร่งครัด หลังจากผ่านการทดสอบทั้งหมดแล้วเท่านั้นที่สามารถทำได้ อุปกรณ์ออกจากโรงงานเพื่อให้มั่นใจว่าการทำงานจะต่อเนื่องและมีเสถียรภาพภายใต้สภาวะที่ซับซ้อน

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือข้อได้เปรียบหลักของหม้อแปลงชนิดแห้งแบบหล่อเรซินขนาด 500 kva เมื่อเปรียบเทียบกับหม้อแปลงแบบแช่น้ำมันแบบดั้งเดิม หม้อแปลงไฟฟ้า?

ผลิตภัณฑ์ นี้ใช้โครงสร้างฉนวนชนิดแห้งเรซินแบบเต็ม โดยละทิ้งการออกแบบที่แช่น้ำมันแบบดั้งเดิม นี้ ขจัดอันตรายด้านความปลอดภัย เช่น น้ำมันรั่ว การปนเปื้อนน้ำมัน และเพลิงไหม้ที่แหล่งกำเนิด ส่งผลให้มลพิษเป็นศูนย์ และประสิทธิภาพการใช้พลังงานที่สูงขึ้น ไม่จำเป็นต้องเปลี่ยนและบำรุงรักษาน้ำมันเครื่องเป็นประจำ ซึ่งลดลงอย่างเห็นได้ชัด ต้นทุนการดำเนินงานระยะยาว การยืดอายุการใช้งาน และทำให้เหมาะสำหรับการใช้งานภายในอาคารที่มีประชากรหนาแน่น และ สภาพแวดล้อมที่ต้องการสิ่งแวดล้อม

คำถามที่ 2: หม้อแปลงนี้รองรับพารามิเตอร์และการปรับแต่งสภาพการทำงานพิเศษหรือไม่

รองรับการปรับแต่งส่วนบุคคลแบบเต็มสถานการณ์ สามารถเลือกขดลวดอลูมิเนียมหรือทองแดงได้ตามราคาและ ข้อกำหนดด้านประสิทธิภาพและพารามิเตอร์แรงดันไฟฟ้า ระดับที่เพิ่มขึ้นของอุณหภูมิ และตู้ป้องกันสามารถยืดหยุ่นได้ กำหนดเอง สามารถปรับให้เข้ากับสภาวะการทำงานพิเศษ เช่น อุณหภูมิ ความชื้น ฝุ่น และการกัดกร่อนสูง และ นอกจากนี้ยังสามารถติดตั้งฟังก์ชันต่างๆ เช่น การระบายความร้อนด้วยบูสเตอร์ การเสริมแรงแผ่นดินไหว และการตรวจสอบอัจฉริยะ ทั้งหมด ผลิตภัณฑ์ที่ปรับแต่งตรงตามมาตรฐานประสิทธิภาพพลังงานและความปลอดภัยระดับสากล

คำถามที่ 3: วงจรการบำรุงรักษาและต้นทุนของผลิตภัณฑ์คือเท่าใด

ผลิตภัณฑ์นี้ไม่จำเป็นต้องเปลี่ยนน้ำมันเป็นประจำซึ่งจำเป็นสำหรับหม้อแปลงจุ่มน้ำมัน ซึ่งทำให้ง่ายขึ้น การบำรุงรักษา การบำรุงรักษาตามปกติจำเป็นต้องมีการกำจัดฝุ่นและการตรวจสอบพารามิเตอร์ทุกๆ 3-6 เดือนเท่านั้น มันมี ฟังก์ชั่นทำความสะอาดตัวเองและทำความเย็นในตัว ช่วยลดความถี่ในการบำรุงรักษาลงอย่างมาก เมื่อเทียบกับแบบดั้งเดิม อุปกรณ์ที่แช่น้ำมันสามารถประหยัดค่าแรงบำรุงรักษาและค่าวัสดุได้มากกว่า 60% ต่อปีส่งผลให้ลดลง ต้นทุนตลอดอายุการใช้งาน

ความร่วมมือในอนาคต

ด้วยประสิทธิภาพของผลิตภัณฑ์ที่เหนือกว่าและการประกันคุณภาพที่เข้มงวด หม้อแปลงชนิดแห้งแบบหล่อเรซิน Huajidian 500kVA ได้รับการยอมรับอย่างกว้างขวางในตลาดโลก บริษัทยินดีต้อนรับลูกค้าจากที่บ้านด้วยความจริงใจ และต่างประเทศเพื่อเยี่ยมชมโรงงานเพื่อตรวจสอบและหารือความร่วมมือ เราจะยังคงให้บริการทั่วโลกต่อไป ผู้ใช้ที่มีโซลูชันการกระจายพลังงานคุณภาพสูง ประสิทธิภาพสูง และปรับแต่งได้

● ความสูงในการติดตั้ง: ระดับความสูงจะต้องไม่เกิน 1,000 ม.

● รูปคลื่นของแรงดันไฟฟ้าแหล่งจ่ายใกล้เคียงกับคลื่นไซน์

● ความสมมาตรของแรงดันไฟฟ้าแหล่งจ่ายแบบหลายเฟส:

  แรงดันไฟฟ้าที่เชื่อมต่อของหม้อแปลงหลายเฟสควรมีความสมมาตรโดยประมาณ

● อุณหภูมิแวดล้อม:

  อุณหภูมิสูงสุด +40 ℃

  อุณหภูมิอากาศเฉลี่ยสูงสุดรายวัน: +30 ℃

  อุณหภูมิอากาศเฉลี่ยสูงสุดต่อปี: +20 ℃

  อุณหภูมิอากาศต่ำสุด: -30 ℃ (ใช้ได้กับหม้อแปลงในอาคาร)

หม้อแปลง SCZ (B) 9-6 ~ 10kV

คู่มือการสั่งซื้อ

โปรดระบุรุ่นผลิตภัณฑ์ ความจุพิกัด แรงดันไฟฟ้า HV/LV และช่วงการกรีดไฟฟ้าแรงสูง หมายเลขเฟส ความถี่ สัญลักษณ์กลุ่มการเชื่อมต่อ และอื่นๆ ตามลำดับ
