เซอร์กิตเบรกเกอร์สุญญากาศ 35kV/33kV

HUAJIDIAN Group ดำเนินการสายการผลิตอัตโนมัติเต็มรูปแบบโดยเฉพาะสำหรับเซอร์กิตเบรกเกอร์สุญญากาศ 35kV/33kV เหล่านี้ ทุกหน่วยผ่านการทดสอบจากโรงงานอย่างเข้มงวดก่อนจัดส่ง และมาพร้อมกับการรับรอง 3C รายงานการทดสอบจากโรงงาน และรายงานการทดสอบประเภท ซึ่งเป็นไปตามมาตรฐาน GB/T 1984-2014 และ IEC 60694 โดยสมบูรณ์

ส่วนประกอบหลักทั้งหมดเป็นชิ้นส่วน HUAJIDIAN ของแท้ ซึ่งช่วยขจัดปัญหาความเข้ากันได้ที่เกี่ยวข้องกับส่วนประกอบของบุคคลที่สาม และรับประกันการรับประกันแบบรวมสำหรับทั้งหน่วย สิ่งอำนวยความสะดวกที่ได้มาตรฐานนี้ผสานรวมการวิจัยและพัฒนา การผลิต และบริการหลังการขาย โดยนำเสนอโซลูชันสวิตช์เกียร์ที่ครอบคลุมซึ่งเข้ากันได้กับตู้ประเภทคงที่ในอาคารต่างๆ ในฐานะซัพพลายเออร์ระดับโลก HUAJIDIAN จัดทำภาพวาดทางเทคนิคสองภาษา (จีน/อังกฤษ) และเอกสารการติดตั้งเพื่ออำนวยความสะดวกในการส่งมอบโครงการทั้งในประเทศและต่างประเทศ

ภาพรวมผลิตภัณฑ์และการใช้งาน

1. ห้องจำหน่ายไฟฟ้าสำหรับสถานประกอบการอุตสาหกรรม (เหมืองแร่ โรงงานเหล็ก โรงงานปูนซีเมนต์ ฯลฯ)

2. โครงการปรับปรุงและก่อสร้างใหม่สำหรับสถานีไฟฟ้าย่อยในเมืองและในชนบท

3. ระบบจำหน่ายไฟฟ้าอาคารสูงสำหรับอาคารพาณิชย์และสวนอุตสาหกรรม

4. อุปกรณ์กระจายที่ไม่ได้มาตรฐานสำหรับสถานีย่อยแบบกล่องและยูนิตหลักของวงแหวน (RMU)

5. สิ่งอำนวยความสะดวกที่มีสภาพแวดล้อมที่ไวไฟหรือระเบิดได้ เช่น โรงงานเคมีและวัสดุใหม่

คุณสมบัติโครงสร้างผลิตภัณฑ์

1. การออกแบบที่กะทัดรัดและประหยัดพื้นที่

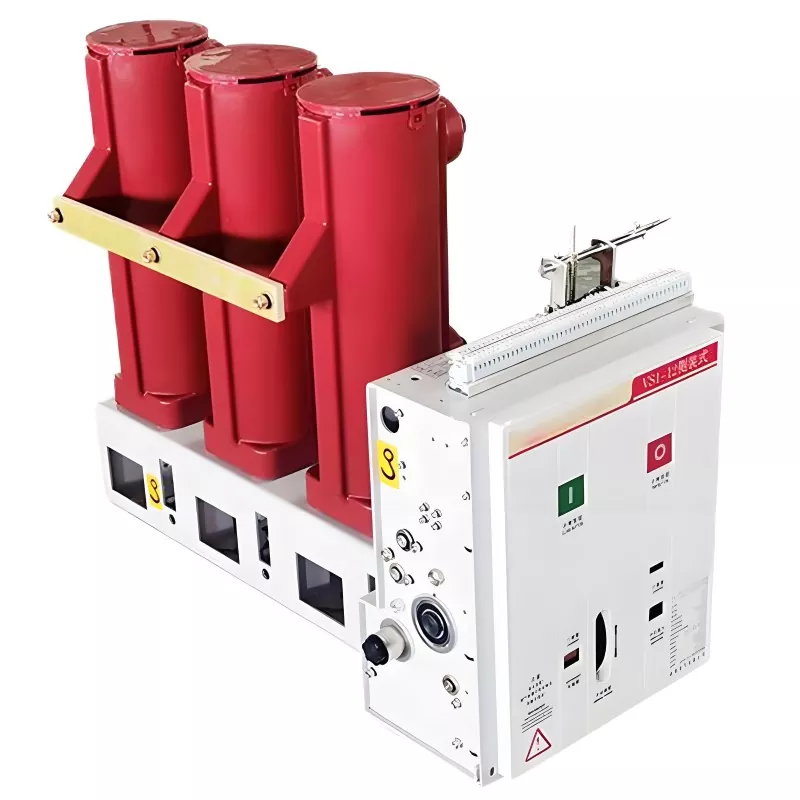

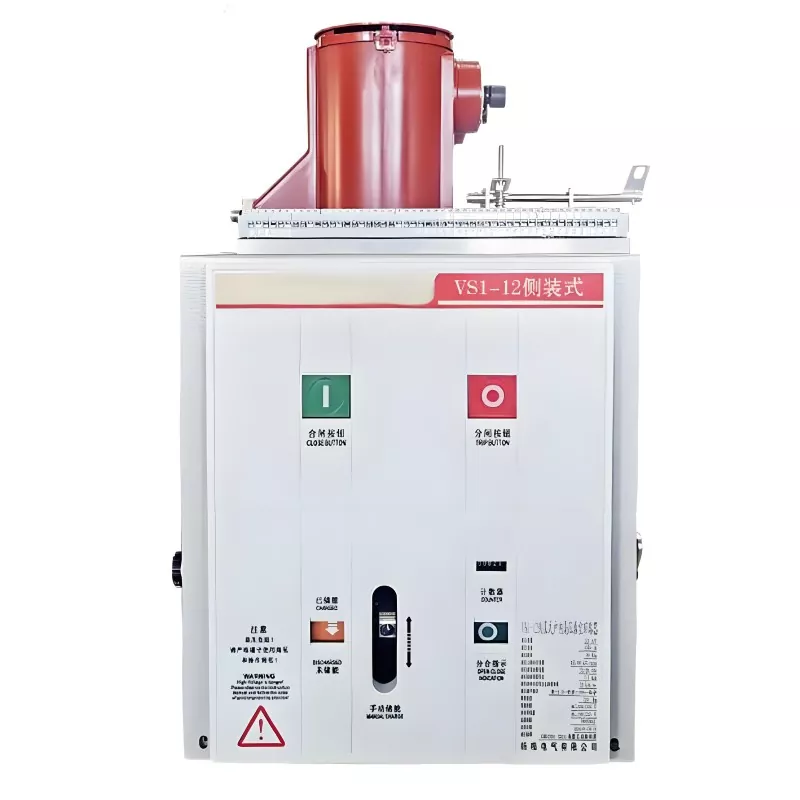

เซอร์กิตเบรกเกอร์สุญญากาศ 35kV/33kV มีแผงควบคุมสีขาวจับคู่กับเสาฉนวนแข็งสีแดงที่จัดเรียงในแนวนอน ไม่ต้องมีระยะห่างจากด้านหลังในการทำงาน ทำให้สามารถรักษาความลึกของตู้ไว้ได้ไม่เกิน 900 มม. มาพร้อมกับฐานติดตั้งเฉพาะและรูติดตั้งมาตรฐานที่เจาะไว้ล่วงหน้า เหมาะสำหรับบูรณาการเข้ากับตู้สวิตช์เกียร์หรือการติดตั้งอิสระในยูนิตหลักแบบวงแหวน (RMU) และสถานีย่อยแบบกล่อง

2. การเชื่อมต่อทางกลเพื่อป้องกันการทำงานผิดพลาด

มีกลไกอินเตอร์ล็อคเชิงกลในตัวบนแผงที่เชื่อมต่อเข้ากับสวิตช์ตัดการเชื่อมต่อและกราวด์ของตู้ ช่วยป้องกันข้อผิดพลาดที่มีความเสี่ยงสูงได้อย่างมีประสิทธิภาพ เช่น การปิดสวิตช์กราวด์ภายใต้โหลดหรือวงจรไฟฟ้าที่มีกระแสไฟกราวด์

3. เสาฉนวน APG ความแข็งแรงสูง

ใช้กระบอกฉนวนอีพ็อกซี่ APG (เจลแรงดันอัตโนมัติ) ความเป็นฉนวนนั้นเกินมาตรฐาน IEC มาก ทนทานต่อความชื้น ฝุ่น และการควบแน่น ขจัดความเสี่ยงของการคืบคลานและวาบไฟตามผิว

4. กลไกสปริงแบบผสมผสานที่ได้รับการพิสูจน์แล้ว

กลไกสปริงแบบรวมมีการตรวจสอบความถูกต้องของตลาดมานานกว่า 20 ปี โดยมีอายุการใช้งานเชิงกลสูงถึง 30,000 ครั้ง และการดำเนินการตัดวงจรลัดวงจรเต็มความจุ 50 ครั้ง ประสิทธิภาพการเปิดและปิดที่มั่นคงทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมที่ต้องมีการสลับบ่อยครั้ง

ตารางข้อมูลจำเพาะทางเทคนิคหลัก

ข้อดีหลักห้าประการ

1. เครื่องดับเพลิงแบบสุญญากาศ: ปลอดภัยสำหรับสภาพแวดล้อมที่มีความเสี่ยงสูง

มีตัวขัดขวางสุญญากาศสูงในตัว การหยุดชะงักของข้อผิดพลาดเกิดขึ้นโดยไม่มีความเสี่ยงจากเปลวไฟหรือการระเบิด ช่วยป้องกันอุบัติเหตุซ้ำซ้อน เหมาะสำหรับสภาพแวดล้อมที่ติดไฟและระเบิดได้ เช่น โรงงานแปรรูปสารเคมี

2. ฉนวนโซลิดปิดผนึก: ยืดหยุ่นในสภาพแวดล้อมที่รุนแรง

เสาอีพ็อกซี่ปิดผนึกแข็งในตัวต้านทานความชื้น ฝุ่น และการควบแน่น ซึ่งช่วยลดความถี่ของความล้มเหลวที่เกี่ยวข้องกับฉนวนได้อย่างมาก

3. การป้องกันที่ครอบคลุมและรวดเร็วเป็นพิเศษ: ลดความเสียหายของอุปกรณ์ให้เหลือน้อยที่สุด

ให้การป้องกันเต็มรูปแบบจากการโอเวอร์โหลด การลัดวงจร และกระแสรั่วไหล การหยุดชะงักของกระแสไฟฟ้าขัดข้องอย่างรวดเร็ว—ด้วยเวลาเปิด ≤0.05 วินาที และเวลาปิด ≤0.1 วินาที—ช่วยปกป้องหม้อแปลงดาวน์สตรีม มอเตอร์ และสายส่ง

4. การทำงานโดยไม่ต้องบำรุงรักษาสูงสุด 10 ปี: ลดต้นทุน O&M

เสาที่ปิดผนึกอย่างแน่นหนาช่วยลดความจำเป็นในการเปลี่ยนอุปกรณ์ขัดขวางหรือส่วนประกอบฉนวน การบำรุงรักษาตามปกติจำกัดอยู่ที่การทำความสะอาดกลไกการทำงาน ซึ่งช่วยลดต้นทุนด้านอะไหล่และการตรวจสอบด้วยตนเองได้อย่างมาก

5. การสนับสนุน OEM แบบครบวงจร: บริการหลังการขายที่คล่องตัว

ส่วนประกอบทั้งหมดเป็นชิ้นส่วน HUAJIDIAN ของแท้ จึงรับประกันความเข้ากันได้ทางไฟฟ้าและมิติที่สมบูรณ์แบบ บริการหลังการขายแบบรวมศูนย์ช่วยลดความซับซ้อนที่เกี่ยวข้องกับการประสานงานการซ่อมแซมระหว่างซัพพลายเออร์หลายราย

บริการปรับแต่ง

1. ความจุกระแสและกระแสไฟกระชาก: มีกระแสพิกัด 630A/1250A และกระแสไฟลัดวงจร 20/25/31.5kA

2. แหล่งจ่ายไฟในการทำงาน: มาตรฐาน DC 110V/220V; แผนการควบคุม AC สามารถปรับแต่งได้ตามคำขอ

3. การอัปเกรดอัจฉริยะ: โมดูลการตรวจสอบออนไลน์เสริมช่วยให้สามารถเปิด/ปิดจากระยะไกล ตรวจสอบอุณหภูมิหน้าสัมผัสและสถานะอุปกรณ์แบบเรียลไทม์ และความเข้ากันได้กับระบบอัตโนมัติด้านพลังงาน

การประยุกต์ใช้โครงการในโลกแห่งความเป็นจริง

1. โครงการจำหน่ายไฟฟ้าขนาด 35kV ที่เหมืองโลหะที่ไม่ใช่เหล็กในมองโกเลียใน

ในปี 2023 สถานีย่อยหลักใต้ดินของเหมืองทองแดงขนาดใหญ่ได้จัดซื้อเซอร์กิตเบรกเกอร์ HUAJIDIAN 33kV 1250A/31.5kA จำนวน 16 เครื่อง เมื่อพิจารณาจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นและความผันผวนของอุณหภูมิในแต่ละวัน เสาที่ปิดผนึกอย่างแน่นหนาสามารถขจัดปัญหาวาบไฟตามผิวทางที่เกิดจากการควบแน่นซึ่งมักเกิดขึ้นกับสวิตช์ประเภทน้ำมันรุ่นเก่าได้อย่างมีประสิทธิภาพ หลังจากการดำเนินงานต่อเนื่องเป็นเวลาสามปีโดยต้องมีการทำความสะอาดกลไกเพียงอย่างเดียว ต้นทุน O&M ประจำปีของสถานีย่อยลดลง 68% ในขณะที่อุปกรณ์ที่เชื่อมต่อกันช่วยขจัดความเสี่ยงหลายประการของข้อผิดพลาดในการปฏิบัติงานระหว่างการบำรุงรักษา

2. โครงการสถานีไฟฟ้าย่อยแบบกล่องสำหรับสวนอุตสาหกรรมเคมีในเจ้อเจียง

ในปี 2024 องค์กรฟลูออโรเคมีแห่งหนึ่งได้จัดซื้อเซอร์กิตเบรกเกอร์แบบปรับแต่งเองได้ 9 ตัวพร้อมกับโมดูลตรวจสอบอัจฉริยะ ตั้งอยู่ในโซนป้องกันการระเบิดคลาส A เทคโนโลยีการดับเพลิงด้วยอาร์คสุญญากาศช่วยขจัดเปลวไฟเปิด จึงช่วยลดความเสี่ยงของการเกิดเพลิงไหม้ที่ลัดวงจร การตรวจสอบระยะไกลช่วยให้การทำงานแบบไร้คนควบคุมของสถานีย่อยแบบกล่อง และการสะดุดอย่างรวดเร็วระหว่างข้อผิดพลาดการลัดวงจรของสายแยกสองสายช่วยป้องกันการสูญเสียที่เกี่ยวข้องกับการปิดระบบการผลิตขนาดใหญ่

คำถามที่พบบ่อย

คำถามที่ 1: รอบการบำรุงรักษาสำหรับเซอร์กิตเบรกเกอร์สุญญากาศ HUAJIDIAN 35kV/33kV คืออะไร จำเป็นต้องเปลี่ยนชิ้นส่วนเป็นระยะหรือไม่?

A1: เสาปิดผนึกแน่นและเครื่องขัดขวางสุญญากาศมีระยะเวลาบำรุงรักษาฟรี 10 ปี การบำรุงรักษาตามปกติเกี่ยวข้องกับการทำความสะอาดฝุ่นจากกลไกสปริงและการหล่อลื่นส่วนประกอบของระบบส่งกำลังเท่านั้น ไม่จำเป็นต้องเปลี่ยนอุปกรณ์ขัดขวางหรือเสาฉนวนภายใน 10 ปี ซึ่งช่วยลดสินค้าคงคลังด้านอะไหล่และภาระงานในการบำรุงรักษาได้อย่างมาก

คำถามที่ 2: เซอร์กิตเบรกเกอร์ 33kV นี้สามารถใช้ได้กับสวิตช์เกียร์แบบคงที่ XGN เท่านั้น หรือเข้ากันได้กับอุปกรณ์ที่ไม่ได้มาตรฐาน เช่น Ring Main Units (RMU) และสถานีย่อยแบบกล่อง

A2: มันเข้ากันได้. ตัวเครื่องมีฐานติดตั้งมาตรฐานสากล สามารถรวมเข้ากับสวิตช์เกียร์ XGN หรือใช้ติดตั้งอุปกรณ์ไฟฟ้าที่ไม่ได้มาตรฐานอย่างอิสระ เช่น ยูนิตหลักแบบวงแหวน (RMU) หรือสถานีย่อยแบบกล่อง ขนาดฐานสามารถปรับได้ที่โรงงานตามแบบตู้ของลูกค้า

คำถามที่ 3: HUAJIDIAN สามารถจัดเตรียมเอกสารคุณสมบัติอะไรบ้างสำหรับการประมูลโครงข่ายไฟฟ้าและโครงการอุตสาหกรรม

A3: เราจัดเตรียมข้อมูลประจำตัวอย่างเป็นทางการครบชุด รวมถึงการรับรองบังคับ 3C รายงานการตรวจสอบโรงงานสำหรับหน่วยทั้งชุด และรายงานการทดสอบประเภทบุคคลที่สามที่เป็นไปตามมาตรฐานระดับชาติ (GB) และ IEC เอกสารทั้งหมดมีตราประทับอย่างเป็นทางการ ซึ่งเป็นไปตามข้อกำหนดสำหรับการประมูลโครงข่ายในประเทศ ตลอดจนพิธีการทางศุลกากรและการยอมรับสำหรับโครงการในต่างประเทศ
