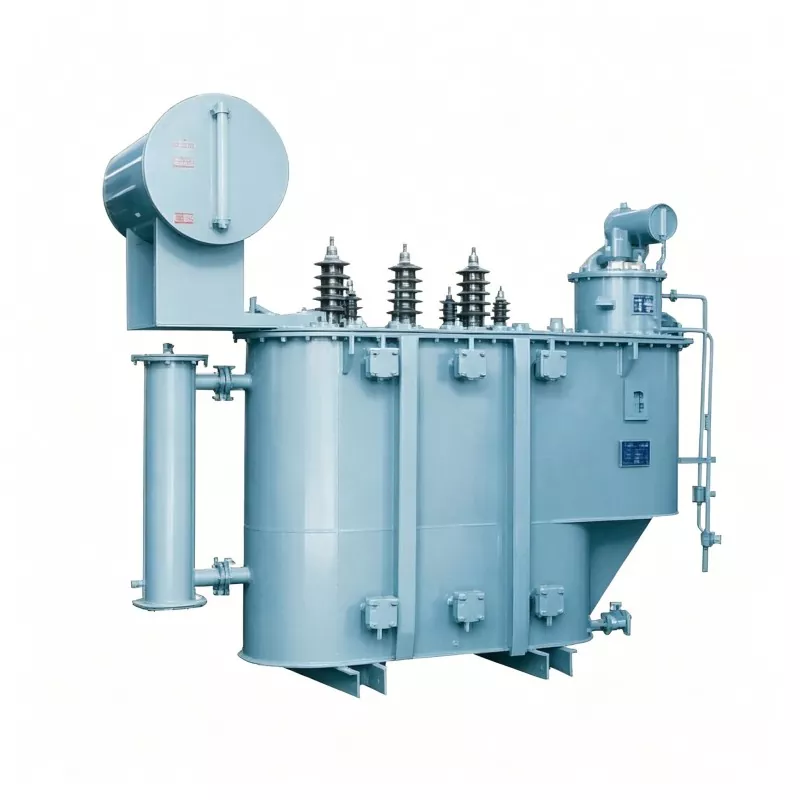

หม้อแปลงไฟฟ้ากำลัง 33kV 11kV 20mVA

หม้อแปลงไฟฟ้าขนาด 33kV 11kV 20mVA ของ Huajidian เป็นอุปกรณ์ส่งและจ่ายพลังงานหลักสำหรับสื่อกลางและ โครงข่ายไฟฟ้าแรงสูง ในฐานะผู้ผลิตหม้อแปลงไฟฟ้ากำลังในประเทศแบบมืออาชีพ Huajidian ใช้ประโยชน์จากประสบการณ์หลายปี ประสบการณ์ด้านการวิจัยและพัฒนาและการผลิตเพื่อปรับโครงสร้างและประสิทธิภาพของผลิตภัณฑ์ให้เหมาะสม ต่างจากขนาดเล็กและขนาดกลาง หม้อแปลงไฟฟ้าระบบจำหน่าย อุปกรณ์ความจุขนาดใหญ่นี้ใช้งานเป็นหลักในสถานีไฟฟ้าย่อยส่วนกลางระดับภูมิภาค ดำเนินงานหลักของการกระจายแบบ step-down ขนาด 33kV ถึง 11kV สามารถปรับให้เข้ากับสภาพโครงข่ายไฟฟ้าที่ซับซ้อน ทนทานต่อการทำงานที่มีโหลดสูงในระยะยาวและผลกระทบจากการลัดวงจรในทันที และมีการใช้กันอย่างแพร่หลายในโครงการสำคัญ ๆ เช่น การอัพเกรดโครงข่ายไฟฟ้าในเมือง โครงสร้างพื้นฐานของสวนอุตสาหกรรม และการกระจายการเชื่อมต่อโครงข่ายพลังงานใหม่

ผลิตภัณฑ์ได้รับการรับรองระบบคุณภาพ ISO ตรงตามมาตรฐานประสิทธิภาพพลังงานแห่งชาติ และคุณสมบัติที่ได้มาตรฐาน กระบวนการผลิตและการควบคุมคุณภาพอย่างเข้มงวด ตอบสนองความต้องการด้านการก่อสร้างและการดำเนินงานต่างๆ สถานีย่อยมาตรฐานสูง

พารามิเตอร์พิกัดพื้นฐาน

1. พิกัดความจุ: 20MVA (20,000kVA) เหมาะสำหรับสถานการณ์โหลดการจ่ายไฟฟ้าระดับภูมิภาคขนาดกลางถึงขนาดใหญ่

2. ระดับแรงดันไฟฟ้า: 33kV ที่ด้านไฟฟ้าแรงสูง, 11kV ที่ด้านแรงดันต่ำ; สามารถติดตั้งด้านไฟฟ้าแรงสูงได้ ด้วยเครื่องเปลี่ยนแทปออนโหลด ±2×2.5% หรือ ±5% เพื่อการปรับแรงดันไฟฟ้าที่ยืดหยุ่นเพื่อปรับให้เข้ากับแรงดันไฟฟ้าของโครงข่าย ความผันผวน

3. เฟสและความถี่: สามเฟส 50Hz เข้ากันได้กับมาตรฐานโครงข่ายไฟฟ้ากระแสหลักในประเทศและต่างประเทศ

4. กระแสไฟที่ได้รับการจัดอันดับ: ประมาณ 350A บนด้านแรงดันไฟฟ้าสูง 33kV และประมาณ 1,050A บนด้านแรงดันไฟฟ้าต่ำ 11kV ด้านข้าง (คำนวณตามสูตรกำลังมาตรฐานพร้อมความสามารถในการรับน้ำหนักที่มั่นคง)

พารามิเตอร์ประสิทธิภาพหลัก

1. กลุ่มสายไฟ

การกำหนดค่ามาตรฐาน Dyn11/YNd11 ลดฮาร์โมนิกของกริดอย่างมีประสิทธิภาพ ปรับปรุงคุณภาพแหล่งจ่ายไฟ และ ให้เงื่อนไขการต่อลงดินที่เป็นกลางที่เชื่อถือได้สำหรับด้านแรงดันต่ำ โครงสร้างกระแสหลักในอำนาจสมัยใหม่ ระบบจำหน่าย

2. ความต้านทานไฟฟ้าลัดวงจร

7% -10% ปรับแต่งตามความต้องการความจุไฟฟ้าลัดวงจรของสถานีย่อย จำกัดได้อย่างมีประสิทธิภาพ กระแสไฟฟ้าลัดวงจรและสร้างความมั่นใจในความปลอดภัยของโครงข่ายไฟฟ้าและอุปกรณ์ปลายทาง

3. ระดับฉนวน

เป็นไปตามแรงกระตุ้นฟ้าผ่าที่ทนต่อแรงดันไฟฟ้าและความถี่ของกำลังไฟฟ้าที่ทนต่อมาตรฐานแรงดันไฟฟ้าสำหรับ 33kV และ 11kV ระบบ แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้าที่ด้าน 33kV ถึง 170kV แสดงให้เห็นความเป็นฉนวนที่ดีเยี่ยม และประสิทธิภาพการป้องกันฟ้าผ่า เหมาะสำหรับสภาพการทำงานกลางแจ้งที่ซับซ้อน

โครงสร้างและลักษณะทางกายภาพ

1. วิธีการกระจายความร้อนและความเย็น

ผลิตภัณฑ์รองรับการกระจายความร้อนแบบสองโหมดเพื่อปรับให้เข้ากับโหลดและสภาพแวดล้อมที่แตกต่างกัน:

- ONAN Oil-Immersed Self-Cooling: อาศัยการพาความร้อนตามธรรมชาติของน้ำมันฉนวนและการกระจายความร้อนแบบพาสซีฟจาก ครีบถัง เหมาะสำหรับการใช้งานโหลดทั่วไป โดยใช้พลังงานต่ำและมีเสียงรบกวนต่ำ

- ONAF Oil-Immersed Air-Cooling: เมื่อรวมกับพัดลมภายนอกเพื่อการระบายความร้อนด้วยอากาศแบบบังคับ การปรับปรุงอย่างมีนัยสำคัญ ความสามารถในการโอเวอร์โหลดของอุปกรณ์และตอบสนองความต้องการแหล่งจ่ายไฟโหลดสูงในช่วงที่มีการใช้ไฟฟ้าสูงสุด ช่วงเวลา

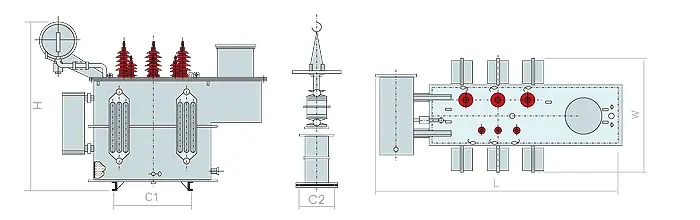

2. ข้อดีของโครงสร้างหลัก

แกนอุปกรณ์ใช้แผ่นเหล็กซิลิกอนที่มีความสามารถในการซึมผ่านสูงหรือวัสดุที่มีการสูญเสียต่ำของโลหะผสมอสัณฐานอย่างมีประสิทธิภาพ ลดการไม่มีโหลดและการสูญเสียโหลด เป็นไปตามมาตรฐานประสิทธิภาพการใช้พลังงานระดับชาติ I และ II โครงสร้างโดยรวม ใช้การออกแบบที่ปิดสนิทและทนต่อการกัดกร่อน พร้อมตัวถังเสริมความแข็งแรง เหมาะสำหรับสถานการณ์ที่ซับซ้อน เช่น การติดตั้งในร่มและกลางแจ้ง ระดับความสูง และความแตกต่างของอุณหภูมิมาก การออกแบบวงจรน้ำมันที่ปิดสนิท ป้องกันการเสื่อมสภาพและการเสื่อมสภาพของน้ำมัน ลดต้นทุนการบำรุงรักษาในภายหลังได้อย่างมาก และรับประกันในระยะยาว การทำงานที่มั่นคงของอุปกรณ์

สถานการณ์การใช้งานทั่วไป

หม้อแปลงไฟฟ้าขนาด 33kV 11kV 20mVA ใช้กันอย่างแพร่หลายในสถานีย่อยในเมือง สถานีย่อยสวนอุตสาหกรรม สถานีไฟฟ้าย่อยที่เชื่อมต่อกับโครงข่ายพลังงานใหม่และโครงการจ่ายไฟโครงสร้างพื้นฐานของเทศบาล เหมาะสำหรับคนปานกลาง ไปยังสถานการณ์การจ่ายไฟโหลดขนาดใหญ่ เช่น พื้นที่อยู่อาศัยในเมืองที่มีประชากรหนาแน่น โรงงานอุตสาหกรรมขนาดใหญ่ สนามบินและทางรถไฟที่รองรับการจ่ายไฟ การแปลงแรงดันไฟฟ้าของสถานีพลังงานลมและพลังงานแสงอาทิตย์ และการอัพเกรดโครงข่ายไฟฟ้า

กรณีศึกษาโครงการ

กรณีศึกษา: โครงการสถานีย่อย GIS Brihart 33/11kV ในบังคลาเทศ

ในโครงการ EPC สถานีย่อย Brihart 33/11kV GIS ของการอัพเกรดระบบจำหน่ายไฟฟ้าของบังกลาเทศ Huadian ปรับแต่งและจัดหาหม้อแปลงไฟฟ้าขนาด 33kV 11kV 20mVA ให้เป็นอุปกรณ์สเต็ปดาวน์หลักของสถานีย่อย โดยกำหนดเป้าหมายไปที่สภาพแวดล้อมที่รุนแรงซึ่งมีอุณหภูมิและความชื้นสูงในพื้นที่ ผลิตภัณฑ์นี้จึงได้ปรับให้เหมาะสมที่สุด ประสิทธิภาพการป้องกันการกัดกร่อน ป้องกันความชื้น และการกระจายความร้อน และใช้โหมดระบายความร้อนด้วยอากาศ ONAF เพื่อให้มั่นใจถึงความเสถียร การทำงานภายใต้ภาระสูงอย่างต่อเนื่อง

หลังจากการทดสอบเดินเครื่อง อุปกรณ์ดังกล่าวก็ประสบความสำเร็จในการแปลงพลังงานไฟฟ้าแรงสูง 33kV เป็น 11kV การกระจายแรงดัน แก้ไขปัญหาความจุไฟฟ้าไม่เพียงพอและแรงดันไฟฟ้าไม่เสถียรในเขตหลังผู่ พื้นที่ สิ่งนี้ทำให้มั่นใจในการจ่ายไฟไปยังพื้นที่อุตสาหกรรมและที่อยู่อาศัยโดยรอบ ปรับปรุงความน่าเชื่อถือของ โครงข่ายไฟฟ้าระดับภูมิภาคเพิ่มขึ้น 30% และรักษาการทำงานที่มั่นคงโดยไม่มีความล้มเหลวนับตั้งแต่เริ่มดำเนินการ ซึ่งมีรายได้สูง ได้รับการยกย่องจากเจ้าของและเจ้าหน้าที่ท้องถิ่น

คำแนะนำในการคัดเลือกและจัดซื้อจัดจ้าง

1. จัดลำดับความสำคัญมาตรฐานประสิทธิภาพพลังงานสูง

ด้วยการอัพเกรดข้อกำหนดการอนุรักษ์พลังงานและการลดการใช้พลังงานของโครงข่ายไฟฟ้าอย่างต่อเนื่อง แนะนำให้กำหนดให้ต้องมีอุปกรณ์เพื่อให้เป็นไปตามมาตรฐานประสิทธิภาพการใช้พลังงานระดับชาติ I และ II อย่างชัดเจนในระหว่างนั้น การจัดซื้อจัดจ้าง ผลิตภัณฑ์ Huadian ใช้แกนเหล็กที่สูญเสียน้อยและการออกแบบขดลวดที่ได้รับการปรับปรุง ส่งผลให้การดำเนินงานต่ำ การใช้พลังงานและลดต้นทุนการดำเนินงานในระยะยาวได้อย่างมีประสิทธิภาพ

2. สนับสนุนการผลิตตามต้องการสำหรับโครงการ

หม้อแปลงไฟฟ้าความจุขนาดใหญ่รุ่นนี้ไม่มีจำหน่ายและต้องปรับแต่งตามโครงการจริง เงื่อนไข ก่อนการจัดซื้อ พารามิเตอร์หลัก เช่น วิธีการติดตั้ง ระดับความสูง อุณหภูมิโดยรอบ และระบบ ต้องยืนยันความสามารถในการลัดวงจรเพื่อให้แน่ใจว่าอุปกรณ์เข้ากันได้อย่างแม่นยำ

3. อุปกรณ์จับคู่

หม้อแปลงระดับแรงดันไฟฟ้านี้ต้องใช้สวิตช์เกียร์ไฟฟ้าแรงสูง 33kV/11kV, สวิตช์เกียร์ฉนวนก๊าซ SF6, GIS รวมอุปกรณ์ไฟฟ้าและอุปกรณ์ป้องกันรีเลย์เพื่อสร้างระบบจำหน่ายไฟฟ้าที่สมบูรณ์เพื่อให้มั่นใจ การทำงานที่ปลอดภัยและเป็นไปตามข้อกำหนดของโครงข่ายไฟฟ้า

คำถามที่พบบ่อย

คำถามที่ 1: หม้อแปลงไฟฟ้าขนาด 33kV 11kV 20mVA นี้เหมาะสำหรับการติดตั้งกลางแจ้งในพื้นที่สูงหรือไม่

ตอบ 1: ใช่ Huajidian สามารถปรับแต่งหม้อแปลงตามระดับความสูงและอุณหภูมิโดยรอบของโครงการ อัพเกรดด้วยการเสริมฉนวนในที่สูง ทนต่อรังสียูวี การกัดกร่อน และป้องกันความชื้น เหมาะสำหรับกลางแจ้งกลางแจ้ง สภาพแวดล้อมแรงดันไฟฟ้าต่ำในระดับความสูงสูง และสามารถทนต่อสภาพอากาศที่รุนแรงได้ สภาวะต่างๆ เช่น อุณหภูมิสูง ลมแรง และฝนตก

คำถามที่ 2: อะไรคือความแตกต่างระหว่างการกำหนดค่า on-load tap changer และ off-load tap changer สำหรับหม้อแปลงนี้?

A2: เครื่องเปลี่ยนแทปแบบออฟโหลดจำเป็นต้องตัดพลังงานเพื่อปรับแรงดันไฟฟ้า เหมาะสำหรับสถานการณ์ที่มีโครงข่ายที่เสถียร แรงดันไฟฟ้าและความถี่ในการเปลี่ยนก๊อกต่ำ เครื่องเปลี่ยนแทปออนโหลดช่วยให้สามารถปรับแรงดันไฟฟ้าแบบเรียลไทม์โดยไม่ต้องตัดพลังงาน และไม่กระทบต่อแหล่งจ่ายไฟปกติ เหมาะสำหรับโครงการโครงข่ายไฟฟ้าที่มีแรงดันไฟฟ้าผันผวนสูงและสูง ข้อกำหนดความน่าเชื่อถือของแหล่งจ่ายไฟ สามารถเลือกการกำหนดค่าได้ตามต้องการ

คำถามที่ 3: อายุการใช้งานของอุปกรณ์และรอบการบำรุงรักษาตามปกติคือเท่าใด

A3: ภายใต้การติดตั้งมาตรฐานและสภาวะการทำงานปกติ อายุการใช้งานของอุปกรณ์อาจถึง 30 ปี มันคือ แนะนำให้ทำการบำรุงรักษาเป็นประจำทุกปี รวมถึงการทดสอบน้ำมันฉนวน การตรวจสอบการปิดผนึกอุปกรณ์ และ การสอบเทียบพารามิเตอร์เส้น อุปกรณ์ใช้โครงสร้างที่ปิดสนิท ส่งผลให้การบำรุงรักษารายวันต่ำ ปริมาณงาน ค่าบำรุงรักษาต่ำ และเสถียรภาพการดำเนินงานที่แข็งแกร่งในระยะยาว

ข้อมูลบริการผลิตภัณฑ์และความร่วมมือ

ในฐานะผู้ผลิตหม้อแปลงไฟฟ้าแรงสูงระดับมืออาชีพและผู้ให้บริการในประเทศจีน Huajidian ครอบครองอย่างสมบูรณ์ คุณสมบัติการผลิต อุปกรณ์การผลิตขั้นสูง และทีมงานด้านเทคนิคมืออาชีพ เราสามารถให้บริการได้ทั่วโลก ลูกค้าด้วยบริการแบบครบวงจร เช่น การปรับแต่งพารามิเตอร์ การออกแบบการเขียนแบบ การเสนอราคาที่แม่นยำ นอกสถานที่ คำแนะนำในการติดตั้งและการบำรุงรักษาหลังการขาย หากต้องการการสนับสนุนโครงการสถานีย่อย โปรดติดต่อ เราจะได้รับโซลูชันทางเทคนิคที่กำหนดเองและใบเสนอราคาการจัดซื้อ

●ความสูงในการติดตั้ง: ระดับความสูงจะต้องไม่เกิน 1,000 ม

●อุณหภูมิแวดล้อม: -40°C~40°C
